Installation; Bauseitige Voraussetzungen; Aufstellen - Protec Compact 2 Bedienungsanleitung

Installation

Installation

1. Bauseitige Voraussetzungen

a. Frischwasseranschluß: Absperrhahn mit 3/4" Außengewinde (Waschma-
schinenanschluß), Wasserdruck 2 - 10 bar (29 - 145 psi).
b. Abwasseranschluß: Kunstoffrohr mit Innendurchmesser 50 mm oder größer.
Einen belüfteten Siphon als Geruchsverschluß einplanen. Die Abwasserrohre
müssen mit einem Gefälle von mind. 5 % verlegt werden, um Ablagerungen
zu vermeiden. Es sind die örtlichen Vorschriften über das Einleiten von
Abwasser zu beachten.
c. Elektroanschluß: Schutzkontaktsteckdose entsprechend den Anschlußda-
ten (siehe Technische Daten
lerstromschutzschalter 25 A / 30 mA Nennfehlerstrom abzusichern.
Die Elektroinstallation darf nur von einem Fachmann und den
Vorschriften entsprechend durchgeführt werden.

2. Aufstellen

a. Gerätetisch bzw. Unterschrank auspacken und entsprechend beiliegender
Anleitung aufbauen.
b. Gerät auspacken und entsprechend Anleitung auf dem Gerätetisch bzw.
Unterschrank montieren. Die Transportsicherungen der Walzenpakete entfer-
nen. Am Wasser/Trocknerwalzenpaket das Zahnrad und die Trocknerbleche
montieren.

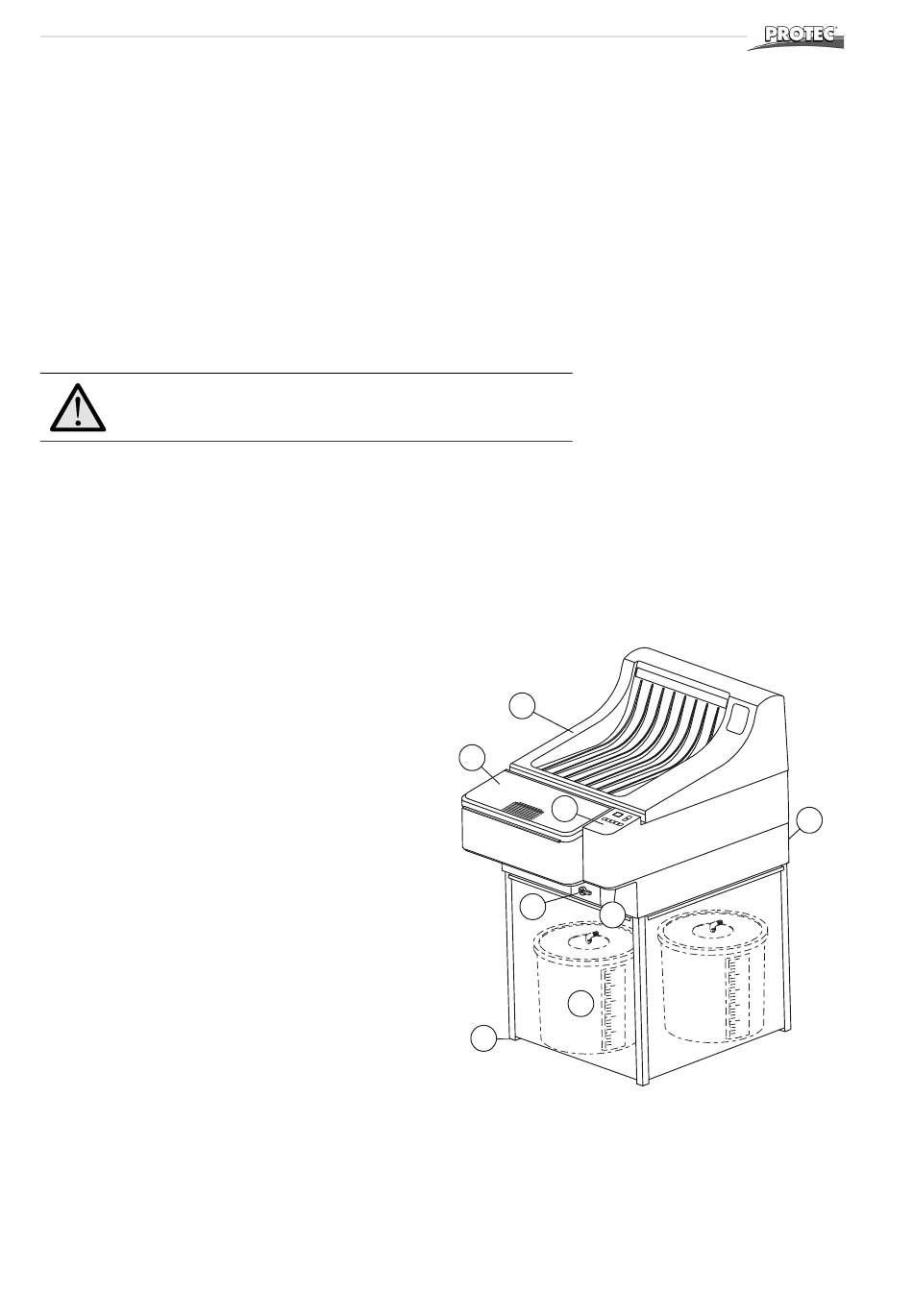

1 Gerätedeckel
2 Lichtschutzdeckel am Filmeinlauf
3 Bedienteil
4 Hauptschalter und Sicherungen
5 Regenerierbehälter
6 Ablaßhahn für Wassertank
7 Anschlüsse für Frischwasserzufuhr, Regenerierung
und Tankablässe bzw. Überläufe
8 Höhenverstellfüsse
Je nach Model hat die Compact 2 einen offenen Arbeitstisch
oder wie hier dargestellt einen geschlossenen Unterschrank.
6
Seite 5). Das Gerät ist außerdem mit einem Feh-
1
2
3
6
4
5
8
®
7
COMPACT 2
