Protec Compact 2 Bedienungsanleitung Seite 7

Installation
3. Anschließen des Geräts
Wasseranschluß: Montieren Sie den Wasserzulaufschlauch (grau) hinten am Gerät
und schließen Sie ihn an den vorbereiteten Frischwasseranschluß an.

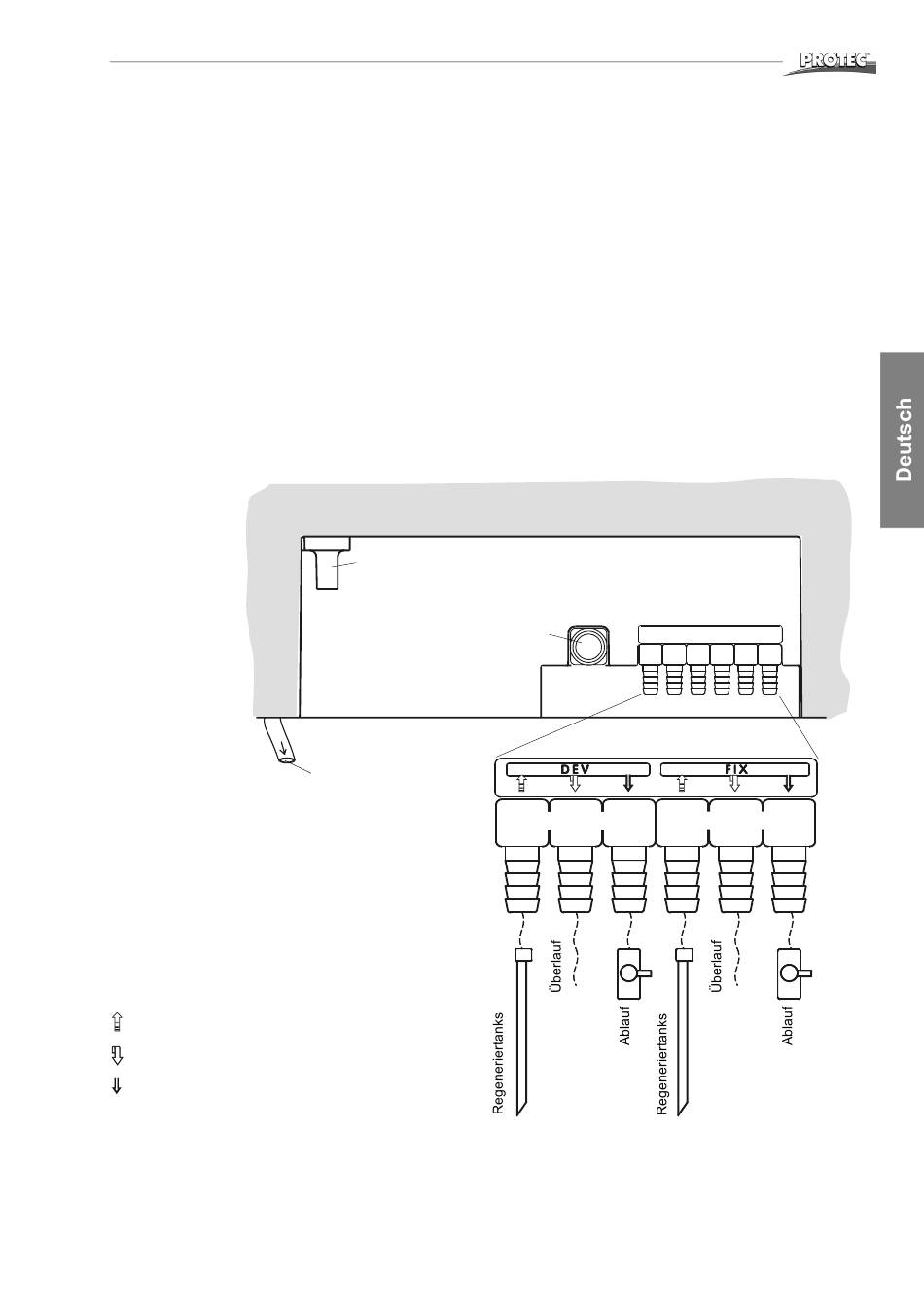

Alle anderen Schläuche (siehe Grafik): Die beiliegenden Schläuche entsprechend
der Farbkodierung hinten anschließen. Auf das Schlauchende eine der beiliegen-
den Schlauchklemmen aufziehen. Das Schlauchende erwärmen (in heißem Was-
ser oder mit Feuerzeug) und über den zugehörigen Anschluß schieben.
Schlauchklemme schließlich nach oben über Schlauch und Anschluß schieben.
Die Schläuche auf die gewünschte Länge zuschneiden. Die Absperrhähne integrie-
ren Sie so in die Ablaufschläuche, daß sie gut erreichbar sind.
An die Enden der Schläuche für die Regeneriertanks schließen Sie mit einem
Klemmring die Saugrohre an. Stecken Sie die Saugrohre durch die Deckelöffnung
des entsprechenden Regeneriertanks und rasten Sie sie dort ein.
Die Überlauf- und Ablaufschläuche für Entwickler- und Fixierbad werden in dafür
bereitzustellende Auffangbehälter geleitet.
Der Überlauf und der Ablauf des Wassers können entweder in den Abflußsiphon
oder in bereitzustellende Auffangbehälter geleitet werden.
Auf die richtige Farbe achten:
Entwickler: rot
Fixierer: blau
Wasser: farblos
Regenerierung
Überlauf
Ablauf
COMPACT 2
TM
Anschluß Wasserüberlauf
Frischwasseranschluß
Anschluß Wasserablaß
Entwickler (rot) Fixierer (blau)
®
7
