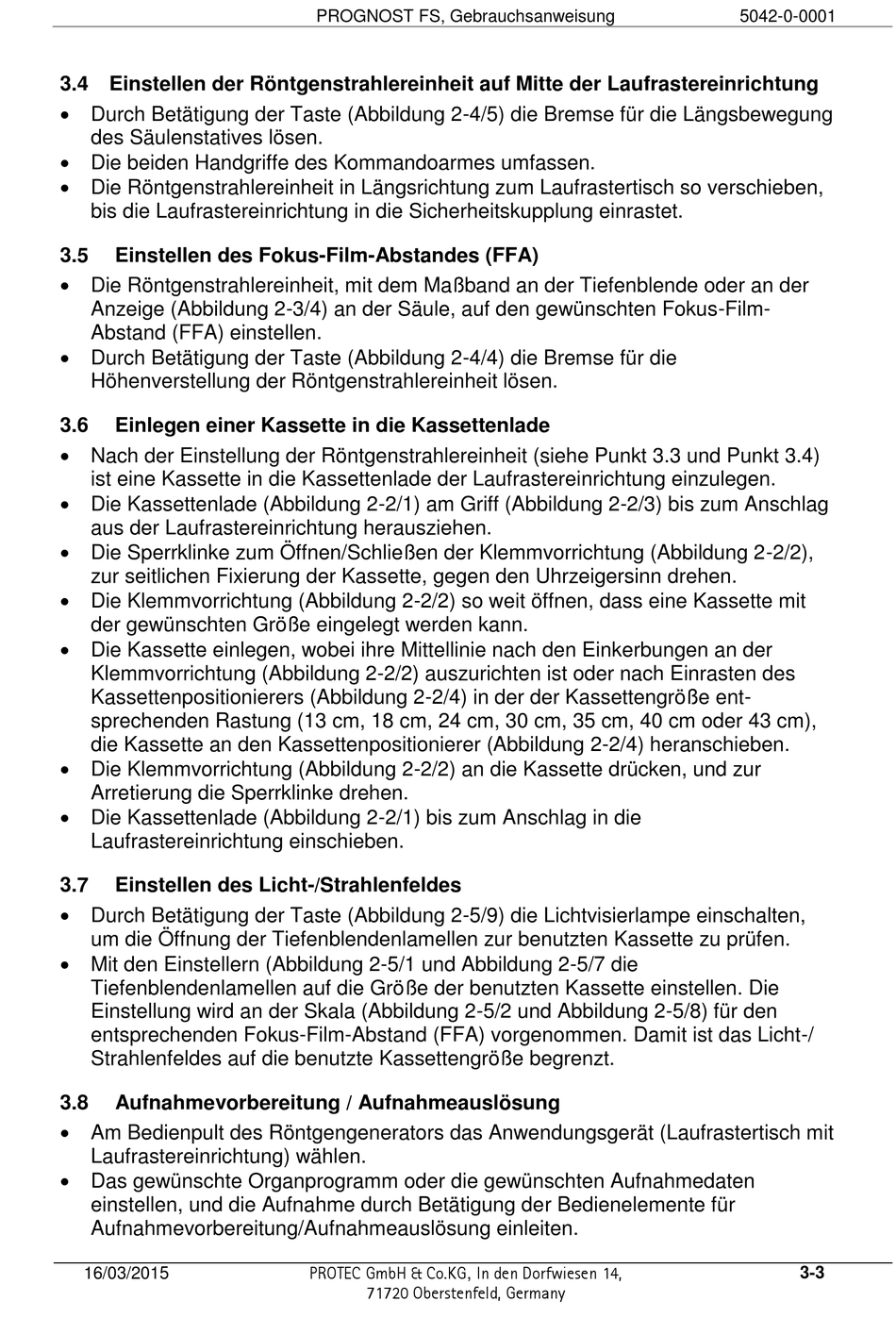

3.4 Einstellen der Röntgenstrahlereinheit auf Mitte der Laufrastereinrichtung
Durch Betätigung der Taste (Abbildung 2-4/5) die Bremse für die Längsbewegung
des Säulenstatives lösen.
Die beiden Handgriffe des Kommandoarmes umfassen.
Die Röntgenstrahlereinheit in Längsrichtung zum Laufrastertisch so verschieben,
bis die Laufrastereinrichtung in die Sicherheitskupplung einrastet.
3.5
Einstellen des Fokus-Film-Abstandes (FFA)
Die Röntgenstrahlereinheit, mit dem Maßband an der Tiefenblende oder an der
Anzeige (Abbildung 2-3/4) an der Säule, auf den gewünschten Fokus-Film-
Abstand (FFA) einstellen.
Durch Betätigung der Taste (Abbildung 2-4/4) die Bremse für die
Höhenverstellung der Röntgenstrahlereinheit lösen.
3.6
Einlegen einer Kassette in die Kassettenlade
Nach der Einstellung der Röntgenstrahlereinheit (siehe Punkt 3.3 und Punkt 3.4)
ist eine Kassette in die Kassettenlade der Laufrastereinrichtung einzulegen.
Die Kassettenlade (Abbildung 2-2/1) am Griff (Abbildung 2-2/3) bis zum Anschlag
aus der Laufrastereinrichtung herausziehen.
Die Sperrklinke zum Öffnen/Schließen der Klemmvorrichtung (Abbildung 2-2/2),
zur seitlichen Fixierung der Kassette, gegen den Uhrzeigersinn drehen.
Die Klemmvorrichtung (Abbildung 2-2/2) so weit öffnen, dass eine Kassette mit
der gewünschten Größe eingelegt werden kann.
Die Kassette einlegen, wobei ihre Mittellinie nach den Einkerbungen an der
Klemmvorrichtung (Abbildung 2-2/2) auszurichten ist oder nach Einrasten des
Kassettenpositionierers (Abbildung 2-2/4) in der der Kassettengröße ent-
sprechenden Rastung (13 cm, 18 cm, 24 cm, 30 cm, 35 cm, 40 cm oder 43 cm),
die Kassette an den Kassettenpositionierer (Abbildung 2-2/4) heranschieben.
Die Klemmvorrichtung (Abbildung 2-2/2) an die Kassette drücken, und zur
Arretierung die Sperrklinke drehen.
Die Kassettenlade (Abbildung 2-2/1) bis zum Anschlag in die
Laufrastereinrichtung einschieben.
3.7
Einstellen des Licht-/Strahlenfeldes
Durch Betätigung der Taste (Abbildung 2-5/9) die Lichtvisierlampe einschalten,
um die Öffnung der Tiefenblendenlamellen zur benutzten Kassette zu prüfen.
Mit den Einstellern (Abbildung 2-5/1 und Abbildung 2-5/7 die
Tiefenblendenlamellen auf die Größe der benutzten Kassette einstellen. Die
Einstellung wird an der Skala (Abbildung 2-5/2 und Abbildung 2-5/8) für den
entsprechenden Fokus-Film-Abstand (FFA) vorgenommen. Damit ist das Licht-/
Strahlenfeldes auf die benutzte Kassettengröße begrenzt.
3.8
Aufnahmevorbereitung / Aufnahmeauslösung
Am Bedienpult des Röntgengenerators das Anwendungsgerät (Laufrastertisch mit
Laufrastereinrichtung) wählen.
Das gewünschte Organprogramm oder die gewünschten Aufnahmedaten
einstellen, und die Aufnahme durch Betätigung der Bedienelemente für
Aufnahmevorbereitung/Aufnahmeauslösung einleiten.
16/03/2015
PROGNOST FS, Gebrauchsanweisung
PROTEC GmbH & Co.KG, In den Dorfwiesen 14,
71720 Oberstenfeld, Germany
5042-0-0001
3-3
