Installationsangaben
1 Netzzuleitung (208) 220 - 240 V, 16 A; Cu-Kabel 3 x 1,5 mm
25 A/30 mA; Anschlußwert 2,2 kW.
2a Ausschalter 16 A; 140 cm über Fußboden;
2b Geräteanschluß: Schutzkontaktsteckdose 60 cm über Fußboden.
3a Wasserzuleitung: Wasserverbrauch 1,9 l/min; Wassertemperatur nicht unter
5 °C;
3b Absperrventil 3/4" Anschlußstutzen.
4 Be- und Entlüftung der Dunkelkammer ist erforderlich.
5 Ablaufrohr PVC, Durchmesser 50 mm, säurefest; Geruchsverschluß mit
Schlauchanschluß.
6 Ablauf für Entwickler; Schlauchanschluß 10 mm. Es sind geeignete Auffang-
behältnisse bereitzustellen. Örtliche Abwasservorschriften beachten!
7 Ablauf für Fixierer; Schlauchanschluß 10 mm. Es sind geeignete Auffangbe-
hältnisse bereitzustellen. Örtliche Abwasservorschriften beachten!
8 Spülbecken mit Mischwasser und Brauseschlauch; Innen-Abmessungen
60x40x30 cm tief; Material: Keramik, Edelstahl, Kunststoff.
9 Die Chemikalien-Vorratsbehälter sind unter der Maschine oder extern auf-
stellbar.
10 Wanddurchbruch zum Filmauswurf durch die Wand Montage Filmeingabe
(Seite 33): Maschine ist außerhalb der Dunkelkammer aufgestellt, der Film-
auswurf erfolgt im Hellraum. Für die durch die Wand Montage Filmeingabe ist
der Montage-Satz Nr. 1280-0-0000 erforderlich.
11 Wanddurchbruch zum Filmauswurf durch die Wand Montage Filmausgabe
(Seite 34): Maschine ist in der Dunkelkammer aufgestellt, der Filmauswurf
erfolgt durch die Wand im Hellraum. Für die durch die Wand Montage Film-
ausgabe ist der Montage-Satz Nr. 1281-0-0000 erforderlich.

Filmauswurf zum Hellraum

An Maschinen, die mit Filmauswurf durch die Wand zum Hellraum montiert werden
sollen, sind folgende Veränderungen vorzunehmen:

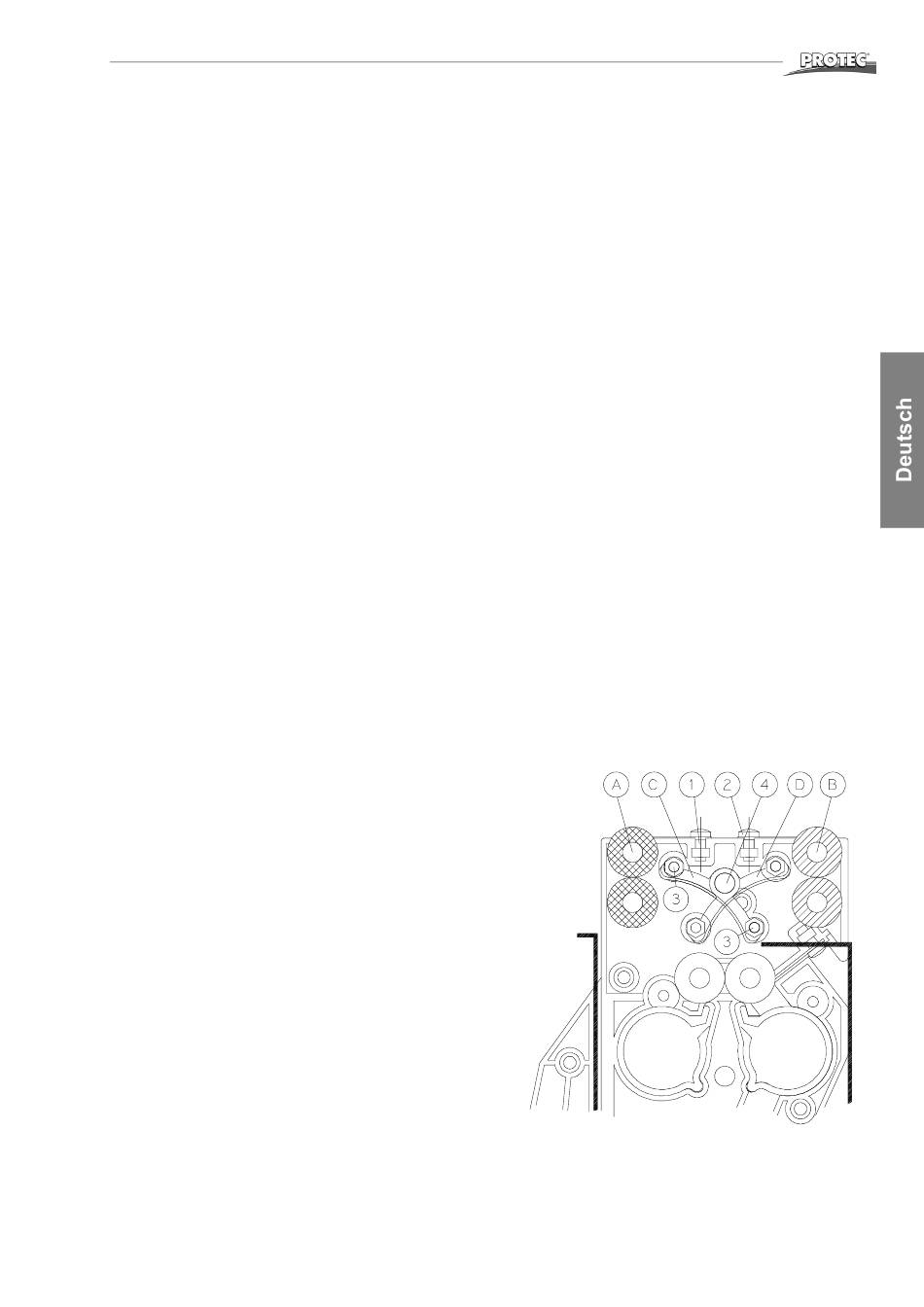

Trocknerwalzenpaket
Die zwei Walzen an Pos. A ausbauen. Dazu Feder mit Schraube
an Pos. 1 demontieren, an unterer Walze Zahnrad demontieren.
Gebogene Leitschiene von Pos. C nach D umbauen. Dazu
Schrauben 3 und 4 lösen.
Walzenpaar in Pos. B wieder einsetzen. Feder an Pos. 2 montie-
ren.
Gerätedeckel:
Die vordere Filmauswurföffnung im Gerätedeckel muß, mit der im
Montagesatz enthaltenen Blende, verschlossen werden.
Für die „Durch-die-Wand-Montage - Filmausgabe zum Hellraum"
ist der Montage-Satz Nr. 1281-0-0000
COMPACT 2
TM
(Seite 46) erforderlich.
