Aus- und Einbau Trocknerrack (2-teilig)

Ausbau:

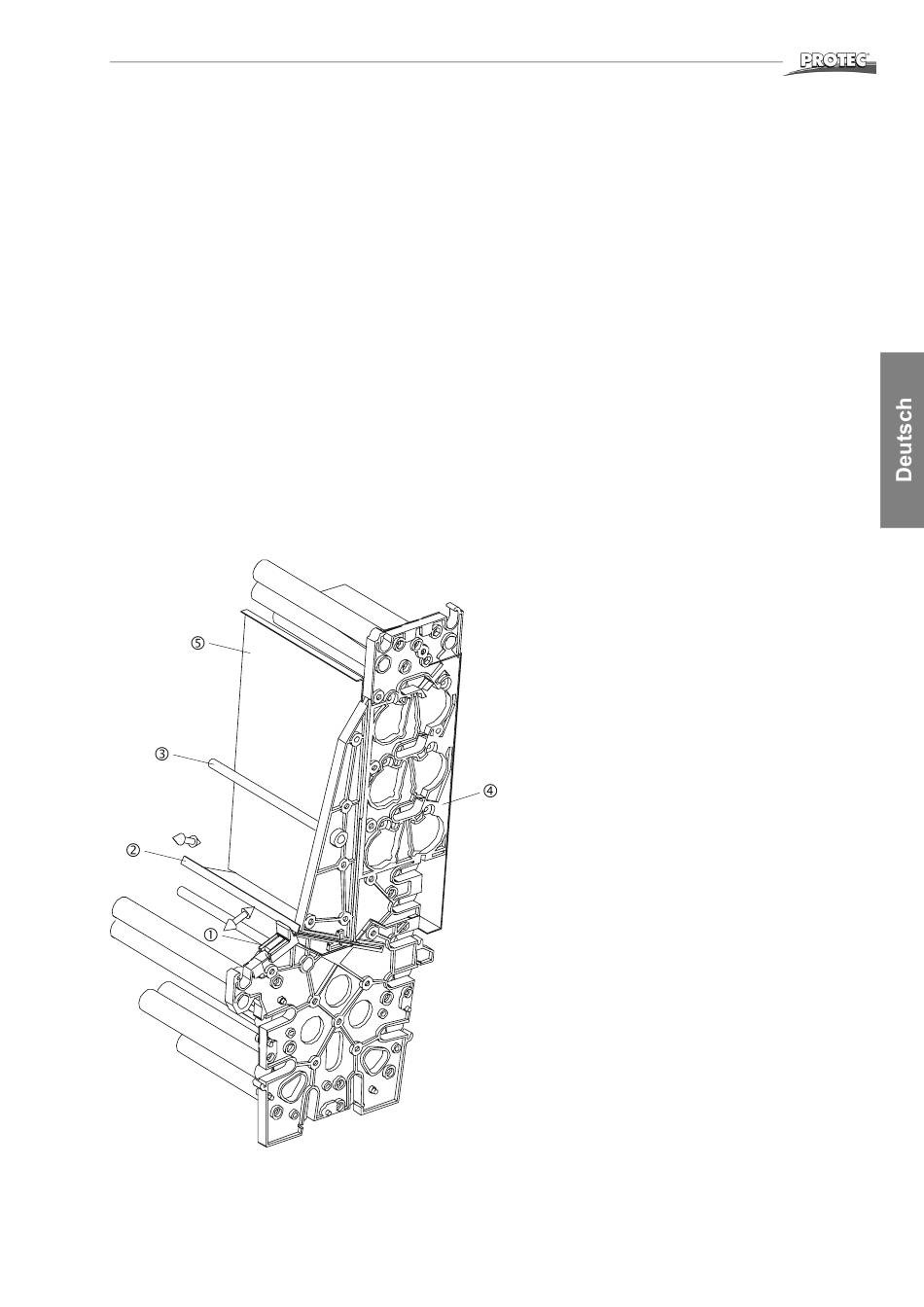

1. Kleinen, schwarzen Schieber nach unten schieben (1).
2. Das Trocknerblech kurz aus dem Trockner herausnehmen (2).
3. Trockner Oberteil kann nun abgenommen werden. Hierbei sollte der Trockner
nur am vorderen, oberen Abstandshalter (3) und an dem Halteloch am hinte-
ren Trocknerblech (4) getragen werden.
4. Trockner Unterteil jetzt heraus nehmen.
Einbau:
1. Das Trockner – Unterteil einsetzen. Dabei müssen beide Schieber am Unter-
teil eingeführt und nach unten geschoben sein.
2. Trockner – Oberteil nun wieder einsetzen. Dabei vorsichtig die untere Ecke
des Oberteils in die mittlere Führung des Unterteil einführen.
3. Überprüfen, ob die Trockner - Seitenteile passend zusammen gesetzt wurden
und ob die Zahnräder entlang der Trennkante richtig ineinander greifen.
4. Das Trocknerblech kurz (2) kann jetzt in der Führung eingebaut werden.
Hierzu ist das Trocknerblech groß (5) kurz anzuheben, damit das kurze Blech
bis zum Anschlag eingeschoben werden kann.
5. Nun die beiden schwarzen Schieber (1) nach oben schieben, bis die mittige
Rastnase in der Nut des Unterteils einrastet.
