VORSCHRIFTEN UND SPEZIFIKATIONEN
4.4.4

Getestete Kabel

Verwendung spezieller Kabel
Warnung
Die Verwendung von anderen Zubehörteilen, Schallköpfen oder Kabeln als angegeben oder
vom Hersteller des Geräts zur Verfügung gestellt, kann unter Umständen zu erhöhten
elektromagnetischen Emissionen oder einer verminderten elektromagnetischen
Störfestigkeit des Geräts und somit zu einem unsachgemäßen Betrieb führen.
Kabel- und Zubehör-Spezifikationen
Buzz-Kabel, die auf Emissions- und Störfestigkeits-Konformität getestet wurden:
Kabel
Netzkabel
Potentialausgleichs-
leitung
S-Video
CVBS / SDI
DVI
DP
Krankenhausnetz-
werk
Mikroskop

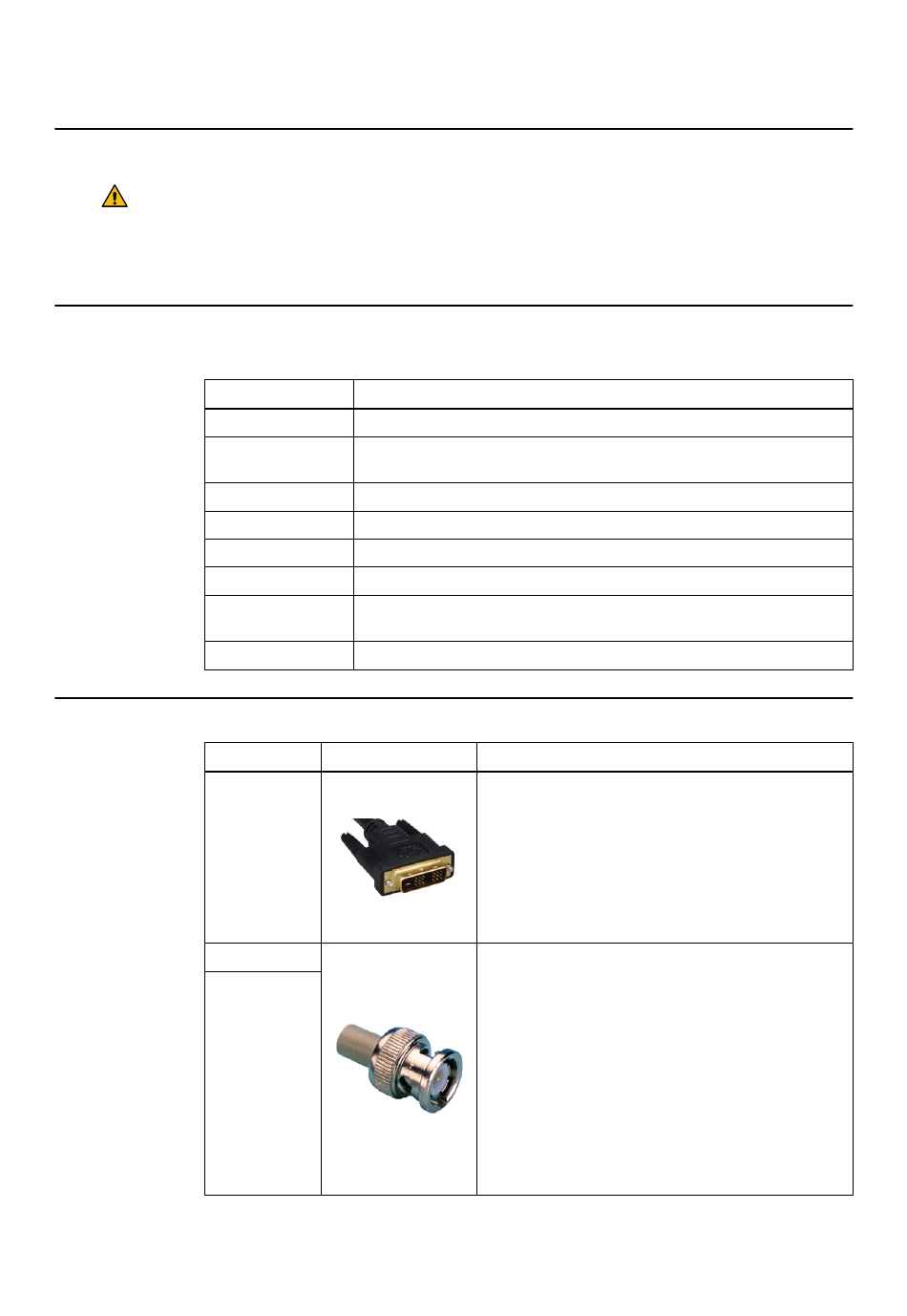

Buzz-Computer: Kompatible Kabel und Anschlüsse
Anschluss
DVI-Eingang/-
SDI-Eingang
Composite-Ein-
System- und Technisches Benutzerhandbuch Aufl. 1.2 Buzz Version 2.0
Spezifikation
Geliefert von Brainlab
Geliefert von Brainlab (optional)
2 x BNC Koaxialkabel, geschirmt, terminiert, 75 Ohm
1 x BNC Koaxialkabel, geschirmt, terminiert, 75 Ohm
1 x DVI-D 24 AWG, geschirmt, terminiert, 100 Ohm
1 x DisplayPort 1.2 Kabel 30 AWG, geschirmt, terminiert, 100 Ohm
Geliefert von Brainlab
Geliefert von Brainlab
Beispiel
Ausgang
gang
Handhabung
Direkter Eingang und Ausgang via DVI. Kupferkabel
und DVI EO-Konverter können für den Signaleingang
und -ausgang verwendet werden.
Ziehen Sie die Schrauben fest, um den Stecker zu fi-
xieren.
HINWEIS: Verwenden Sie qualitativ hochwertige DVI-
Kupferkabel (max. 5 m), um DVI-Quellen oder ein DVI-
Display anzuschließen.
Verbinden Sie digitale Videoeingänge einer SDI-, HD-
SDI- oder 3G-SDI-Quelle (max. 10 m) oder analoge Vi-
deoeingänge einer Composite (CVBS)-Quelle (max. 5
m) mit einem BNC-Stecker, um das System an Video-
quellen anzuschließen.
Stecken Sie den Stecker in die Buchse, sodass die
zwei kleinen Knöpfe an der Buchse in die spiralförmi-
gen Schlitze des Steckers einrasten. Drehen Sie die
Bajonettfassung im Uhrzeigersinn, um den Stecker zu
fixieren.
Zur Entfernung des Kabels drehen Sie die Bajonettfas-
sung am Stecker entgegen des Uhrzeigersinns, und
ziehen Sie den Stecker anschließend heraus.
