Erstes Modem
5981_de_06
A 3.2
Grundsätzliche Einstellungen am Feldmultiplexer
•
Konfigurieren Sie eine Feldmultiplexer- Station als Master und die andere als Slave
(siehe Kapitel „Station als Master- oder Slave konfigurieren" auf Seite 22).
Auf Stecker 1 beider Feldmultiplexer darf keine Brücke von 1.1 nach 2.1 (CONF
steckt sein.
Die weitere Klemmpunktbelegung des Feldmultiplexers entnehmen Sie bitte Kapitel
„Klemmpunktbelegung" auf Seite 18.

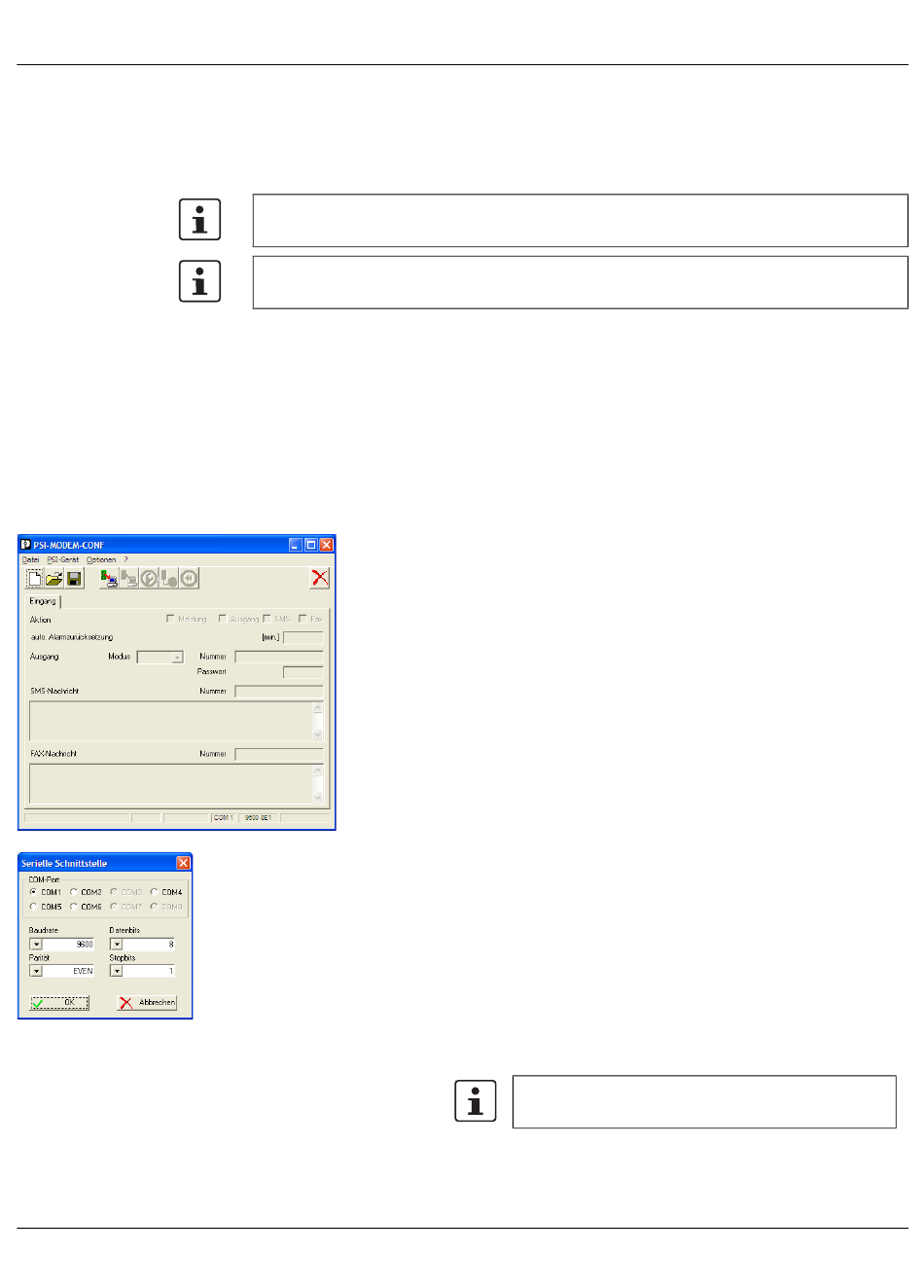

A 3.3
Modems über Software konfigurieren
•
Verbinden Sie das Modem über das serielle 1:1-Kabel mit
dem PC und versorgen Sie es mit 24 V DC.
•
Starten Sie die Konfigurations-Software PSI-MODEM-
CONF auf dem PC.
•
Wählen Sie im Pulldown-Menü „Optionen, RS232".
•
Wählen Sie im Fenster „Serielle Schnittstelle" den COM-
Port aus (z. B. COM1).
•
Stellen Sie die serielle Schnittstelle auf folgende Parameter
ein:
–
Baudrate: 9600 Bit/s;
–
Daten-Bits: 8;
–
Parität: Even;
–
Stoppbits: 1
•
Speichern Sie die Einstellungen mit „OK".
Das Bearbeiten der bestehenden Konfiguration ist
nicht möglich. Erstellen Sie eine neue Konfiguration.
) ge-
LWL
73
PHOENIX CONTACT
