IB IL 24 MUX MA-PAC
82
PHOENIX CONTACT
A 5.3
Ethernet-Konverter über Software oder Web-based
Management (WBM) einstellen

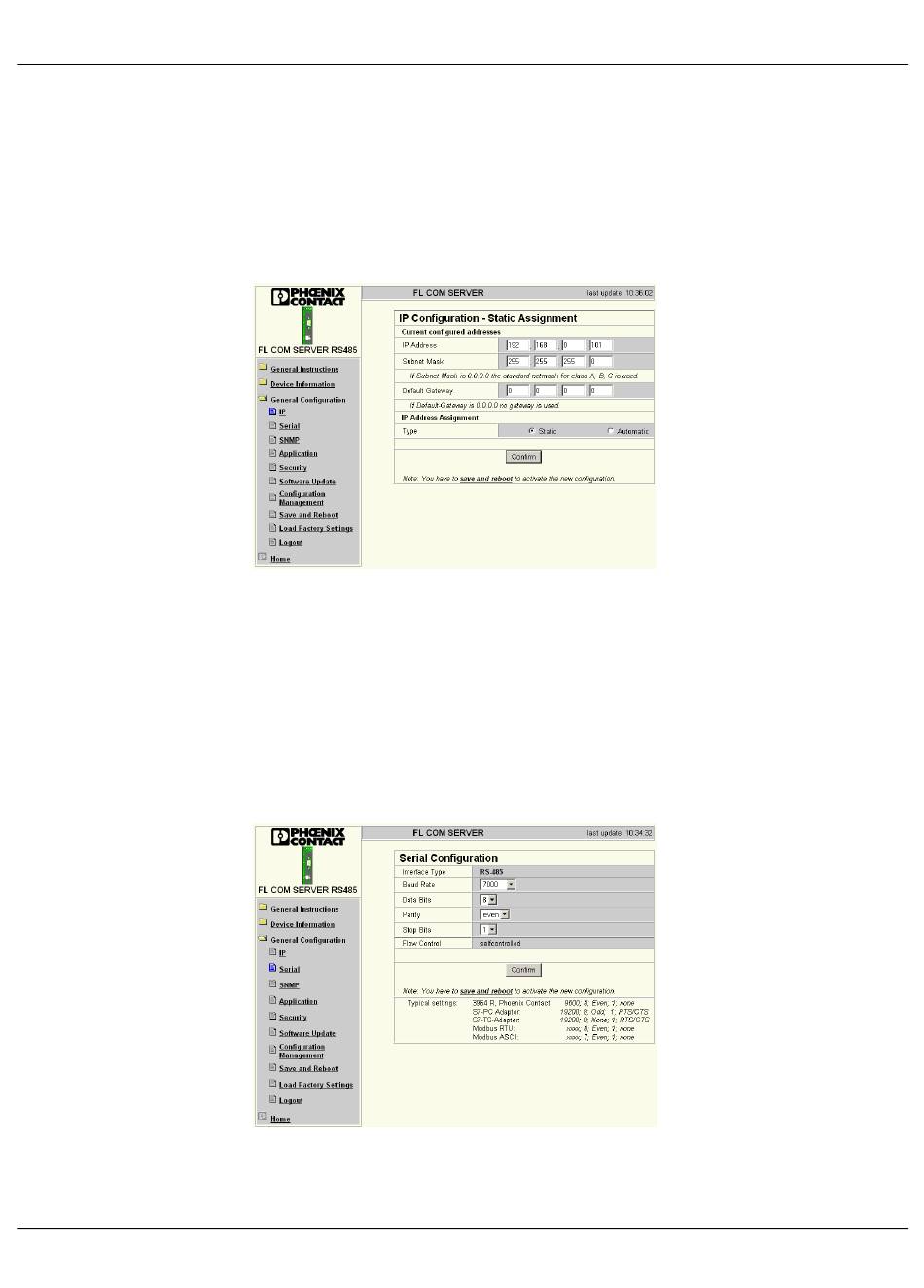

Vergeben Sie beiden FL COM SERVER RS485 feste IP-Adressen:
•
Klicken Sie auf „General Configuration".
•
Geben Sie das Passwort ein (default-Passwort: private) und bestätigen Sie die Eingabe
mit „Enter".
•
Wählen Sie den Punkt „IP" und geben Sie die IP-Parameter ein.
Bild A-7
IP-Adressen vergeben
•
Bestätigen Sie die Konfigurationsänderung mit „Confirm".
Gehen Sie für beide FL COM SERVER RS485 identisch vor:
•
Stellen Sie die Parameter der seriellen Schnittstelle ein.
Klicken Sie dazu auf „Serial" und stellen Sie die unten angegebenen Parameter ein.
–
Übertragungsgeschwindigkeit: 7000 Bit/s
–
Daten-Bits: 8
–
Parität: Even
–
Stoppbits: 1
Bild A-8
IP-Adressen vergeben
5981_de_06
