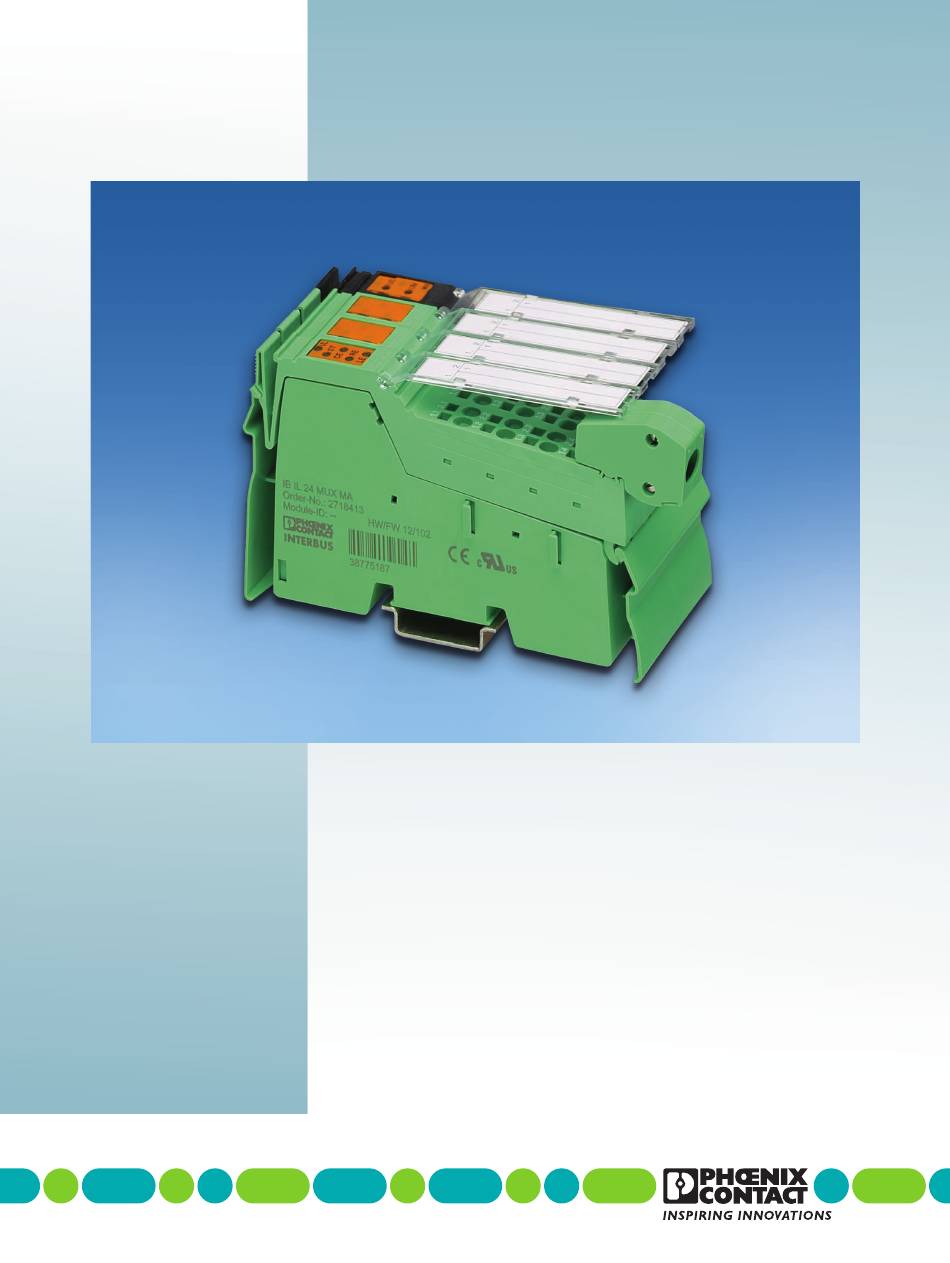

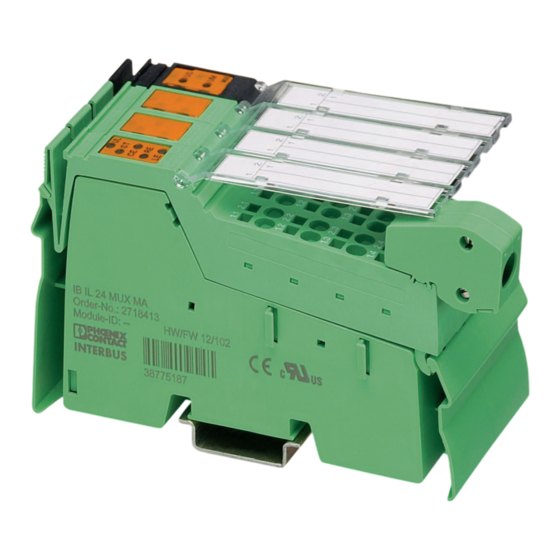

- Seite 1 Projektierung und Installation des Inline-Feldmultiplexers Anwenderhandbuch...
- Seite 2 Anwenderhandbuch Projektierung und Installation des Inline-Feldmultiplexers 2017-02-22 Bezeichnung: UM DE IB IL 24 MUX MA-PAC Revision: Dieses Handbuch ist gültig für: Bezeichnung Artikel-Nr. IB IL 24 MUX MA-PAC 2861205 PHOENIX CONTACT 5981_de_06...
-
Seite 3: Inhaltsverzeichnis
Spannungsversorgungen ..................27 4.1.1 Einspeisung am Feldmultiplexer ............27 4.1.2 Einspeisung/Bereitstellung an Einspeise- und/oder Segmentklemmen 28 4.1.3 Anforderungen an die Spannungsversorgungen ......... 28 Potenzialkonzept innerhalb einer Feldmultiplexer-Station ........29 4.2.1 Einspeise- und Segmentklemmen ............29 4.2.2 Potenzialtrennungen ................30 5981_de_06 PHOENIX CONTACT... - Seite 4 IB IL 24 MUX MA-PAC Überspannungsschutz......................35 Überspannungsschutz zur Absicherung der Fernbus-Leitung ......36 Überspannungsschutz zur Absicherung der Spannungsversorgung und des kompletten Schaltschranks ................. 39 Überspannungsschutzmaßnahmen bei Lichtwellenleiter-Betrieb ......40 Übertragungsmedien ........................41 Projektierung und Installation des Feldmultiplexer-Systems anhand eines Beispielprojekts..43 Aufgabe beschreiben und definieren ..............43 Benötigte I/O-Klemmen auswählen ..............
- Seite 5 Grundsätzliche Einstellungen am Feldmultiplexer ....... 81 A 5.3 Ethernet-Konverter über Software oder Web-based Management (WBM) einstellen ................. 82 A 5.4 Schalter am Ethernet-Konverter einstellen ........... 84 A 5.5 Verbindungsleitungen anschließen ............85 A 5.6 Beispielaufbau ..................85 Stichwortverzeichnis.........................87 5981_de_06 PHOENIX CONTACT...
- Seite 6 IB IL 24 MUX MA-PAC PHOENIX CONTACT 5981_de_06...
- Seite 7 Dieses Symbol und der dazugehörige Text vermitteln zusätzliche Informationen oder verweisen auf weiterführende Informationsquellen. So erreichen Sie uns Internet Aktuelle Informationen zu Produkten von Phoenix Contact und zu unseren Allgemeinen Geschäftsbedingungen finden Sie im Internet unter: phoenixcontact.com. Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
- Seite 8 Bitte beachten Sie folgende Hinweise Allgemeine Nutzungsbedingungen für Technische Dokumentation Phoenix Contact behält sich das Recht vor, die technische Dokumentation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern, soweit dies dem Anwender zumutbar ist.
-
Seite 9: Zu Diesem Dokument Und Zur Dokumentationslandschaft Für Inline Modular Io
Inline Modular IO Aufgabe dieses Handbuchs Das vorliegende Handbuch beschreibt am Anfang den Feldmultiplexer IB IL 24 MUX MA-PAC. Des weiteren begleitet es Sie von der Projektierung und Installation bis zur Inbetriebnahme und dem Funktionstest eines Feldmultiplexer-Systems. Die Dokumentationslandschaft für Inline Modular IO bezogen auf den Feldmultiplexer Die Dokumentation für Inline Modular IO ist modular aufgebaut, um Ihnen speziell für Ihre... - Seite 10 IB IL 24 MUX MA-PAC Datenblätter Klemmenspezifische Datenblätter Zu jeder Inline-Klemme beschreibt das Datenblatt deren spezifischen Eigenschaften. Dazu gehören mindestens: – Funktionsbeschreibung, – Lokale Diagnose- und Statusanzeigen, – Anschlussbelegung/Klemmpunktbelegung und Anschlussbeispiel, – Programmierdaten/Konfigurationsdaten und – Technische Daten. Packungsbeilagen Eine Packungsbeilage enthält die wichtigsten Informationen zur Elektroinstallation einer Inline-Klemme oder einer Gruppe von Inline-Klemmen.
-
Seite 11: Einsatz Eines Feldmultiplexers Im Feldmultiplexer-System
Inline-Klemmen einfach und schnell aufgebaut werden, da beispielsweise die aufwändige Verdrahtung der Spannungsversorgung der Klemmen entfällt. Es müssen nur die im Feld- multiplexer integrierten Netzteile eingangsseitig mit 24-V-DC-Spannung versorgt werden. Sie erzeugen die erforderlichen Betriebsspannungen für den Feldmultiplexer und die ange- schlossenen Inline-I/O-Klemmen. 5981_de_06 PHOENIX CONTACT... -
Seite 12: Übertragung Der Daten
Optional kann die Datenübertragung über Lichtwellenleiter, Telefonleitungen, Bluetooth oder Ethernet realisiert werden. Setzen Sie in diesem Fall zusätzliche Schnittstellenkonver- ter von Phoenix Contact ein und konfigurieren Sie die Feldmultiplexer und Konverter ent- sprechend (siehe Kapitel „Technischer Anhang: Der Feldmultiplexer beim Einsatz verschie- dener Übertragungsmedien“... -
Seite 13: Übertragungszeit
Digital-Klemme mit 2, 4 oder 8 Kanälen Digital-Klemme mit 16 Kanälen Digital-Klemme mit 32 Kanälen Analog-Klemme mit 1 Kanal Analog-Klemme mit 2 Kanälen Typischerweise bewegt sich die Übertragungszeit in folgenden Grenzen: (Kupfer): 80 ms ... 500 ms (LWL): 10 ms ... 100 ms 5981_de_06 PHOENIX CONTACT... -
Seite 14: Diagnose
Klemmen. Ein integriertes Alarmrelais ermöglicht den Anschluss von Alarmmeldern oder Warnlampen vor Ort. Zusätzliche Systemkomponenten Das Feldmultiplexer-System wird durch weitere Systemkomponenten aus dem Pro- duktspektrum von Phoenix Contact ergänzt (siehe Kapitel „Zubehör: Zusätzliche System- komponenten“ auf Seite 66). Anzahl der Teilnehmer in einer Feldmultiplexer- Station Die maximale Anzahl von Teilnehmern, die Sie an einen Feldmultiplexer anschließen kön-... -
Seite 15: Beschreibung Des Feldmultiplexers
Zugfederanschlüssen der Inline-Stecker an. Um die Datenübertragung über andere Übertragungsmedien zu realisieren, müssen zu- sätzliche Schnittstellenkonverter von Phoenix Contact eingesetzt werden (siehe Kapitel „Übertragungsmedien“ auf Seite 41 oder Kapitel „Technischer Anhang: Der Feldmultiplexer beim Einsatz verschiedener Übertragungsmedien“ auf Seite 67). - Seite 16 IB IL 24 MUX MA-PAC Vorgeschriebene Erden Sie den Feldmultiplexer zusätzlich über den FE-Anschluss, um eine zuverlässige Er- Zusatzerdung dung der Station auch bei Verschmutzung oder Beschädigung der FE-Feder zu gewährleis- ten. Verbinden Sie dazu die Klemmpunkte für den FE-Anschluss mit einer geerdeten PE- Klemme.
-
Seite 17: Diagnoseanzeigen
Fehler im Lokalbus dieser Feldmultiplexerstation (z. B. defektes Ein- /Ausgangsmodul) Blinkend Fehler im Lokalbus der Gegenstation Lokalbus in Ordnung grün 24-V-Versorgung des Segmentkreises vorhanden Segment 24-V-Versorgung des Segmentkreises nicht vorhanden grün 24-V-Versorgung des Hauptkreises vorhanden Main 24-V-Versorgung des Hauptkreises nicht vorhanden 5981_de_06 PHOENIX CONTACT... -
Seite 18: Klemmpunktbelegung
IB IL 24 MUX MA-PAC Klemmpunktbelegung Der Feldmultiplexer wird mit Steckern und Beschriftungsfeldern ausgeliefert. Stecker 1 – Anschluss des Fernbusses – Konfiguration der Übertragungsart Stecker 2 – Keine Funktion Stecker 3 – Potenzialfreier Alarmkontakt – Konfiguration der Master-/Slave-Einstellung – Einspeisung der Feldmultiplexer-Versorgungsspannung U... - Seite 19 8 A. ACHTUNG: Fehlfunktion Binden Sie den Feldmultiplexer über den der FE-Anschluss von Stecker 4 an die Funkti- onserde (FE) an. Verbinden Sie dazu den entsprechenden Kontakt mit einer Erdungs- klemme (siehe auch Bild 3-6 auf Seite 22). 5981_de_06 PHOENIX CONTACT...
-
Seite 20: Installationshinweise
IB IL 24 MUX MA-PAC Innerhalb des Moduls sind folgende Klemmpunkte intern gebrückt: Stecker 1 Stecker 2 Stecker 3 Stecker 4 CONF CONF Alarm_IN Alarm_OUT DATA DATA DATA DATA CONF CONF Schirm Schirm 5981B040 Bild 3-4 Interne Brückungen Installationshinweise 3.4.1 Übertragungsmedien im Feldmultiplexer-System... -
Seite 21: Temperaturmessungen
Beschreibung des Feldmultiplexers 3.4.4 Temperaturmessungen Temperaturen können im Feldmultiplexer-System mit Hilfe von MCR-Temperaturmess- wandlern von Phoenix Contact gemessen werden. Sie werden Analog-Eingangsmodulen vorgeschaltet (siehe Bild 3-5). Achten Sie darauf, dass auf beiden Feldmultiplexern die gleiche Übertragungsart (Kup- fer) eingestellt ist! Mögliche MCR-Temperaturmesswandler, die im Feldmultiplexer-System eingesetzt wer-... -
Seite 22: Konfiguration
IB IL 24 MUX MA-PAC Konfiguration Der Feldmultiplexer benötigt keine Konfigurations-Software. Die Konfiguration erfolgt über Kabelbrücken auf den Steckern. 3.5.1 Übertragungsart „LWL“ konfigurieren Wenn eine Datenübertragung mittels Lichtwellenleiter realisiert werden soll, stecken Sie am Stecker 1 eine Kabelbrücke von 1.1 nach 2.1 (CONF ) (siehe Bild 3-6 auf Seite 22). -
Seite 23: Feldmultiplexer-Station Montieren Und Demontieren
Endhalter Befestigen Sie auf beiden Seiten der Feldmultiplexer-Station Endhalter. Die Endhalter ge- währleisten die korrekte Fixierung einer Feldmultiplexer-Station auf der Tragschiene und dienen als seitliche Abschlusselemente. Phoenix Contact empfiehlt die Endhalter CLIPFIX 35-5 (Art.-Nr. 3022276). Abschlussplatte Den mechanischen Abschluss einer Feldmultiplexer-Station muss die Abschlussplatte bil- den. - Seite 24 Die Belegung der Klemmpunkte finden Sie in Kapitel „Klemmpunktbelegung“ auf Seite 18. Zur Verbesserung der Störfestigkeit empfiehlt Phoenix Contact eine 3-adrige, geschirmte Leitung. Sensoren und Aktoren Sensoren und Aktoren schließen Sie über die Inline-Stecker an. Welchen Stecker Sie bei anschließen...
-
Seite 25: Am Feldmultiplexer Zugelassene Klemmen
Eine grundlegende Beschreibung der Klemmen finden Sie im Anwenderhandbuch IL SYS INST UM. Ausführliche Informationen entnehmen Sie bitte der jeweiligen klem- menspezifischen Dokumentation. 3.8.2 Tatsächlich am Feldmultiplexer einsetzbare Klemmen Siehe Kapitel „Zulässige Teilnehmer einer Feldmultiplexer-Station“ auf Seite 43. 5981_de_06 PHOENIX CONTACT... - Seite 26 IB IL 24 MUX MA-PAC PHOENIX CONTACT 5981_de_06...
-
Seite 27: Spannungsversorgungen Und Potenzialkonzept
24-V-Einspeisung in den Segmentkreis Die Segmentspannung U können Sie am Feldmultiplexer separat einspeisen oder vom Hauptkreis abgreifen. Zum Abgreifen der Spannung U vom Hauptkreis U können Sie eine Brücke einsetzen oder mittels Schalter einen geschalteten Segmentkreis aufbauen. 5981_de_06 PHOENIX CONTACT... -
Seite 28: Einspeisung/Bereitstellung An Einspeise- Und/Oder Segmentklemmen
IB IL 24 MUX MA-PAC Die Spannung U dient zur Versorgung aller an den Segmentkreis angeschlossenen Teil- nehmer. Die Spannungsversorgung der Sensoren und Aktoren (U ) sollte unabhängig von der Versorgung des Feldmultiplexers (U ) installiert und abgesichert werden. So kann der Bus weiterlaufen, auch wenn Teile der Peripherie abgeschaltet werden. -
Seite 29: Potenzialkonzept Innerhalb Einer Feldmultiplexer-Station
Die Segmentklemme unterbricht den Potenzialrangierer U der vorherigen Klemme und baut ihn neu auf (Segmentkreis U ). Dazu wird die Spannung vom Potenzialrangierer U abgegriffen. Das Prinzip wird in Bild 4-2 schematisch an einem Abschnitt aus einer Feldmultiplexer-Sta- tion dargestellt. 5981_de_06 PHOENIX CONTACT... -
Seite 30: Potenzialtrennungen
IB IL 24 MUX MA-PAC Bild 4-2 Beispiel: Unterbrechung/Aufbau des Potenzialrangierer U durch die Segmentklemme 4.2.2 Potenzialtrennungen Potenzialtrennung: Um eine verbesserte Störfestigkeit zu erreichen, ist das Potenzial der Fernbus-Schnittstelle Fernbus von der Elektronik der Station getrennt. Der Schirm der Fernbus-Schnittstelle ist über einen Kondensator an FE angeschlossen. - Seite 31 Schirmpotenzial; kapazitiv mit FE des Potenzialrangierers ver- Netzteil mit galvanischer Trennung bunden Diese Trennung kann auch erreicht werden, wenn die Spannungsversorgung U über eine separate Einspeiseklemme mit eigener Spannungsversorgung erfolgt (siehe Seite 34) und nicht über die im Feldmultiplexer integrierte Einspeiseklemme. 5981_de_06 PHOENIX CONTACT...
- Seite 32 IB IL 24 MUX MA-PAC Möglichkeit 2 Einspeisung der Feldmultiplexerversorgung U und der Peripherieversorgung U aus einer Spannungsversorgung: Local bus U (GND 7,5 V 24 V 24 V 24 V +24 V (U ) +24 V (U ) Fernbus / U / U...
- Seite 33 Das Netzteil mit galvanischer Trennung ist Be- standteil der Analog-Klemme. Die Spannung U wird wie in jeder Klemme durchgeschlif- fen und steht somit der folgenden Klemme wieder zur Verfügung. IB IL 24 MUX MA-PAC IB IL AI 2/SF-PAC Local bus U (GND...
- Seite 34 IB IL 24 MUX MA-PAC Potenzialtrennung: Weitere Potenzialtrennungen hängen davon ab, wie die Versorgungsspannungen zur Ver- sonstige fügung gestellt werden. Beispielsweise kann eine Potenzialtrennung durch Einspeisen einer neuen 24-V-Versorgung mittels einer Einspeiseklemme aufgebaut werden. Dabei dürfen die versorgenden 24-V-Netzteile auf der Niederspannungsseite nicht miteinander verbunden sein.
-
Seite 35: Überspannungsschutz
Das folgende Kapitel ist als allgemeiner Leitfaden zu betrachten. Falls Sie Informationen zu einem umfassenden Überspannungsschutz-Konzept benötigen, setzen Sie sich bitte mit Phoenix Contact in Verbindung. Überspannungen können durch Schalthandlungen und Blitzentladungen entstehen. Schutzmaßnahmen gegen Überspannungen sollten bei der Installation des Feldmultiple- xers grundsätzlich durchgeführt werden, da die üblichen Einsatzgebiete des Feldmultiple-... -
Seite 36: Überspannungsschutz Zur Absicherung Der Fernbus-Leitung
ACHTUNG: Für den Betrieb des Feldmultiplexers in EMV-technisch ungünstiger Umgebung empfiehlt Phoenix Contact die Varianten 1a und 1b, die eine 3-adrige, geschirmte Leitung vorse- hen. Die Varianten 2 bis 4 sind aus Überspannungsschutz-Sicht nicht zu empfehlen. Folgende Gründe könnten dennoch den Einsatz der Varianten 2 bis 4 erforderlich machen: –... - Seite 37 – Verlegen Sie einen Beidraht zur Fernbusleitung. – Erden Sie den Schirm indirekt durch einen Überspannungsableiter vom Typ TERMITRAB-SLKK5-F/110AC (siehe Katalog TRABTECH von Phoenix Contact) (Bild 5-2). Bild 5-2 Prinzipschaltbild: Fernbus-Absicherung, Variante 1b Die Fernbus-Leitung wird zwischen den beiden Überspannungsableitern und der TERMITRAB-Reihenklemme wie in Bild 5-2 dargestellt verdrahtet.
- Seite 38 (nicht empfohlen) sen die Feldmultiplexer gemäß Bild 5-5 angeschlossen werden. Ein Überspannungsschutz ist bei dieser Variante nicht gesichert. Deshalb kann diese Variante nicht von Phoenix Contact empfohlen werden. Das Risiko für eventuelle Folgeschäden hat der An- wender zu tragen. ACHTUNG: Sind die Leitungen DATA und DATA nicht verdrillt (Typ „twisted pair“), ist von dieser An-...
-
Seite 39: Überspannungsschutz Zur Absicherung Der Spannungsversorgung Und Des Kompletten Schaltschranks
Für die Einbindung der Modul-Tragschiene in den Potenzialaus- gleich kann z. B. die Universal-Schutzleiterklemme USLKG 5, Art.-Nr. 0441504 (siehe Kapitel 9.2, „Bestelldaten“ oder Katalog CLIPLINE von Phoenix Contact) verwendet wer- den. Bild 5-6 zeigt beispielhaft die Überspannungsschutz-Beschaltung einer Feldmultiplexer- Station. -
Seite 40: Überspannungsschutzmaßnahmen Bei Lichtwellenleiter-Betrieb
IB IL 24 MUX MA-PAC Bild 5-6 Absicherung der Spannungsversorgungen Überspannungsschutzmaßnahmen bei Lichtwellenleiter-Betrieb Da Lichtwellenleiter (LWL) unempfindlich gegen elektromagnetische Felder sind, benöti- gen Feldmultiplexer, die Daten über LWL übertragen, keinen Fernbus-Überspannungs- schutz. Zusätzlich sollte allerdings die Spannungsversorgung für den Schnittstellen-Kon- verter in den Überspannungsschutz mit einbezogen werden. -
Seite 41: Übertragungsmedien
Bluetooth oder Ethernet die Anzahl der zu übertragenden Signale eingeschränkt ist: Tabelle 6-2 Einschränkungen für die Signalübertragung Medium Maximal zu übertragende Signale Bluetooth (Wireless) 50 digitale und 2 analoge Signale Ethernet 4 analoge Signale, für digitale keine Einschränkung 5981_de_06 PHOENIX CONTACT... - Seite 42 IB IL 24 MUX MA-PAC Tabelle 6-3 Typische Kupferleitungen Leitungstyp/-art Theoretisch Leitungsparameter überbrückbare Leitungs- Durchgangs- Induktivität Betriebs- Entfernung widerstand widerstand kapazität [/km] [G * cm] [mH/km] [nF/km] [km] J-Y(ST)Y ... 0,6 Lg – (Telefonleitung, 0,6 mm) J-Y(ST)Y ... 0,8 Lg 36,6 –...
-
Seite 43: Projektierung Und Installation Des Feldmultiplexer-Systems Anhand Eines Beispielprojekts
Tabelle 7-1 zeigt die möglichen Klemmenombinationen beim komplementären Stations- Aufbau. ACHTUNG: Konfigurationsfehler Andere als die in Tabelle 7-1 aufgeführten Klemmenkombinationen sind nicht zugelassen und werden als Konfigurationsfehler erkannt und über die LED CE signalisiert (siehe Ka- pitel „Diagnoseanzeigen“ auf Seite 17)! 5981_de_06 PHOENIX CONTACT... - Seite 44 IB IL 24 MUX MA-PAC Die Analog-Klemme IB IL AI 2/SF-PAC kann auch mit zwei Klemmen IB IL AO 1... kombi- niert werden, siehe auch Tabelle 7-2. Weitere Angaben zu den Strom- und Spannungsbereichen der zulässigen Analog-Klem- men finden Sie in den klemmenspezifischen Datenblättern.
- Seite 45 Mögliche Kombination von analogen Ein- und Ausgabeklemmen Klemme Signal IB IL AI 2/SF-PAC ±10 V IB IL AI 2/SF-PAC 0 V ... 10 V IB IL AI 2/SF-PAC 4 mA ... 20 mA IB IL AI 2/SF-PAC 0 mA ... 20 mA 5981_de_06 PHOENIX CONTACT...
- Seite 46 IB IL 24 MUX MA-PAC ACHTUNG: Fehlfunktion Typischerweise sind stets Digital-Klemmen mit gleicher Kanalanzahl miteinander zu kombinieren (z. B. DI 4 auf DO 4). Nicht zulässig ist z. B.: DI 16 auf 2 DO 8. Es gibt folgende Ausnahme: 1-kanalige DO-Ausgangsklemmen können mit der Eingangsklemme IB IL 24 DI 2-PAC kombiniert werden.
- Seite 47 Anschluss der 2 analogen Ausgangssignale (Spannungs- signale) oder IB IL AO 2/U/BP-PAC Anschluss der 2 analogen Ausgangssignale (Spannungs- signale) An Position 2 werden die 4-Kanal-Klemmen ausgewählt. An Position 4 wird in der Slave-Station die Klemme für Strom- und Spannungssignale aus- gewählt. 5981_de_06 PHOENIX CONTACT...
-
Seite 48: Systemgrenzen Prüfen
IB IL 24 MUX MA-PAC 7.2.2 Systemgrenzen prüfen Halten Sie bei der Projektierung einer Feldmultiplexer-Station die Systemeckdaten ein! Diese sind in Kapitel „Anzahl der Teilnehmer in einer Feldmultiplexer-Station“ auf Seite 14 aufgeführt. Prüfung der Systemgrenzen: Tabelle 7-5 Prüfung der Systemgrenzen... -
Seite 49: Stromversorgungen Auswählen
Erzeugung von U und U ) als auch die Peripherie-Versorgung (U und U ) zur Ver- fügung. Eine Auswahl geeigneter Stromversorgungen finden Sie in Kapitel „Bestelldaten“ auf Seite 65 oder im Katalog INTERFACE von Phoenix Contact. 5981_de_06 PHOENIX CONTACT... -
Seite 50: Überspannungsschutz Vorsehen
IB IL 24 MUX MA-PAC Überspannungsschutz vorsehen Die Maßnahmen zum Überspannungsschutz sind in Kapitel „Überspannungsschutz“ auf Seite 35 beschrieben. • Wählen Sie eine Absicherung der Fernbus-Leitung aus. Für das Beispiel wird Variante 1a gewählt. • Sehen Sie zusätzlich die Absicherung der Spannungsversorgung und des kompletten Schaltschranks vor. -
Seite 51: Feldmultiplexer-System Installieren Und Konfigurieren
Sie zusätzliche Einspeiseklemmen ein, die Sie aus se- paraten Spannungsversorgungen speisen. I/O-Klemmen Informationen zum Anschluss der I/O-Klemmen sowie der Sensoren und Aktoren entneh- men Sie bitte dem Anwenderhandbuch IL SYS INST UM oder den klemmenspezifischen Datenblättern. 5981_de_06 PHOENIX CONTACT... -
Seite 52: Aufbau Des Beispiel-Feldmultiplexer-Systems
IB IL 24 MUX MA-PAC 7.7.2 Aufbau des Beispiel-Feldmultiplexer-Systems Bild 7-2 zeigt den Aufbau von Station und Gegenstation des Beispielprojekts. Bild 7-2 Beispielhafter Aufbau eines Feldmultiplexer-Systems PHOENIX CONTACT 5981_de_06... -
Seite 53: Anschluss Und Konfiguration Des Feldmultiplexers
Seite 18. • Schließen Sie die Fernbus-Leitung an. Zur störfesten Übertragung empfiehlt Phoenix Contact mindestens eine 3-adrige, ge- schirmte Leitung. Dabei sollten am Stecker 1 beider Stationen die Signale DATA, DATA und GND sowie der Schirm aufgelegt werden. Außerdem sollten DATA und DATA DATA paarig verdrillt sein. - Seite 54 IB IL 24 MUX MA-PAC 24 V DC Stecker 1 Stecker 2 Stecker 3 Stecker 4 CONF CONF ALARM1 ALARM2 DATA DATA DATA DATA CONF CONF Schirm Schirm 5981B018 Interne elektrische Verbindung Übertragungsart "LWL" und Konfiguration "Master" Feldmultiplexer- und Peripherieversorgung...
-
Seite 55: Inbetriebnahme Und Funktionstest
Bild 7-3 auf Seite 54 gung(en) der Feldmultiplexer und aller Klemmen korrekt erfolgt? Sind alle Sensoren und Aktoren korrekt an klemmenspezifische Datenblätter den Ein-/Ausgangsklemmen angeschlos- sen? Sind alle Punkte überprüft worden, kann die Spannungsversorgung des Feldmultiplexer- Systems eingeschaltet werden. 5981_de_06 PHOENIX CONTACT... -
Seite 56: Anlaufverhalten Und Systemtest
IB IL 24 MUX MA-PAC Anlaufverhalten und Systemtest Anlauf Nach Einschalten der Versorgungsspannung U (24 V DC) des Feldmultiplexers werden zunächst die Diagnose-LEDs UL, ST, CE, RE und LE für etwa eine Sekunde eingeschaltet (Lampentest). Danach gehen die LEDs ST, CE, RE und LE für eine Sekunde aus. Während... -
Seite 57: Betrieb
Z. B. erfolgt die Auslösung des Alarmrelais beim Ausfall der Span- nungsversorgung einer Feldmultiplexer-Station an der betroffenen Station sofort, auf der Gegenstation aber maximal 1 s später. In jedem Fall wird aber dafür gesorgt, dass beim Stopp einer Station die zweite Station ebenfalls in den Stopp-Zustand geht. 5981_de_06 PHOENIX CONTACT... -
Seite 58: Diagnoseanzeigen
IB IL 24 MUX MA-PAC Diagnoseanzeigen Die fünf LEDs auf dem linken Teil des Feldmultiplexers haben folgende Bedeutung (siehe auch Kapitel „Diagnoseanzeigen“ auf Seite 17): Tabelle 8-2 Diagnose-LEDs des Feldmultiplexers Farbe Bedeutung der LED grün Logik (Feldmultiplexerversorgung, Logikversorgung und Schnittstellen-... - Seite 59 Ein Busfehler hat eine höhere Priorität als ein Konfigurationsfehler. Beispiel: Eine Station ist in Ordnung, die andere Station ist defekt und hat eine verbotene Konfiguration. Der defekte Bus muss erst repariert werden, bevor die Feldmultiplexer-Sta- tionen den Konfigurationsfehler anzeigen können. 5981_de_06 PHOENIX CONTACT...
-
Seite 60: Lokalisierung Des Fehlerortes Auf Einer Feldmultiplexer-Station
IB IL 24 MUX MA-PAC ACHTUNG: Fehlfunktion Änderungen einer Lokalbuskonfiguration sind während des Betriebs grundsätzlich nicht zugelassen! Schalten Sie das Feldmultiplexer-System vor jeder Änderung der Station im- mer zuerst spannungsfrei. 8.4.2 Lokalisierung des Fehlerortes auf einer Feldmultiplexer- Station Die Diagnose- und Statusanzeigen einer Feldmultiplexer-Station ermöglichen eine eindeu- tige Fehlerlokalisierung. - Seite 61 Liegt der Busfehler im Hinweg des Lokalbusses, blinken die Teilnehmer vor der Fehlerstelle mit 0,5 Hz. Liegt der Fehler im Rückweg, ist bei den Teilnehmern vor der Fehlerstelle ein unregelmäßiges Flackern (kurzes Verlöschen) der LEDs zu be- obachten. 5981_de_06 PHOENIX CONTACT...
-
Seite 62: Flussdiagramm
Inbetriebnahme und Funktionstest Flussdiagramm Das folgende Flussdiagramm (Bild 8-3) ist zur Ergänzung der Kapitel 8.2 bis 8.4 zu sehen. Hier werden in Kürze die wichtigsten Zustände beim Anlauf und Betrieb des Feldmultiple- xers aufgeführt. 5981_de_06 PHOENIX CONTACT... - Seite 63 IB IL 24 MUX MA-PAC Bild 8-3 Betriebszustände des Feldmultiplexers PHOENIX CONTACT 5981_de_06...
- Seite 64 IB IL 24 MUX MA-PAC PHOENIX CONTACT 5981_de_06...
-
Seite 65: Technische Daten Und Bestelldaten
USLKG 5 0441504 Fernbusleitung zur Verbindung der Feldmultiplexer-Statio- IBS RBC METER-T 2806286 nen (Meterware) Adapterkabel Feldmultiplexer auf Schnittstellenkonverter IB IL MUX-CAB PSI 2878476 Schraubendreher nach DIN 5264, Klingenbreite 3,5 mm SZF 1 - 0,6 x 3,5 1204517 5981_de_06 PHOENIX CONTACT... - Seite 66 IB IL 24 MUX MA-PAC Zubehör: Zusätzliche Systemkomponenten Beschreibung Artikel-Nr. Überspannungsschutz siehe Katalog TRABTECH zur Absicherung der Fernbusleitung, der Stromversorgun- gen sowie des kompletten Schaltschrankes LWL-Konverter siehe Katalog INTERFACE; zur Übertragung der Daten über Lichtwellenleiter siehe auch Kapitel „Übertragung über Lichtwellenleiter“ auf...
-
Seite 67: Technischer Anhang: Der Feldmultiplexer Beim Einsatz Verschiedener Übertragungsmedien
Wege führen und – Verlängerung von Fernbusleitungen über Steckverbinder vermeiden. Phoenix Contact empfiehlt die Fernbusleitung IBS RBC METER-T (Art.-Nr. 2806286, sie- he auch Kapitel „Bestelldaten“ auf Seite 65 oder Katalog AUTOMATION). Falls Sie weitere Informationen zur Auswahl geeigneter Fernbusleitungen benötigen, set- zen Sie sich mit Phoenix Contact in Verbindung. -
Seite 68: A 2 Übertragung Über Lichtwellenleiter
IB IL 24 MUX MA-PAC Übertragung über Lichtwellenleiter Dieses Kapitel beschreibt die Projektierung einer Inline-Feldmultiplexer-Station mit einer LWL-Strecke unter Verwendung von LWL-Konvertern PSI-MOS-RS485W2/FO... MUX 1 MUX 2 CONVERTER CONVERTER RS-485 RS-485 D(B) D(B) DATA DATA D(A) D(A) DATA DATA DATA... -
Seite 69: A 2.2 Einsetzbare Lwl-Konverter Psi-Mos-Rs485W2/Fo
A 2.2 Einsetzbare LWL-Konverter PSI-MOS-RS485W2/FO... Die LWL-Konverter sind sowohl für Glasfaser- als auch für HCS-/Polymerfaser-Kabel in verschiedenen Leistungsklassen verfügbar. Die entsprechenden Bestelldaten finden Sie auch im Katalog INTERFACE von Phoenix Contact. Tabelle A-2 LWL-Konverter (eine LWL-Schnittstelle) Artikelbezeichnung Artikel-Nr. Eingesetzter Leitungstyp... -
Seite 70: A 2.4 Lwl-Konverter Konfigurieren
IB IL 24 MUX MA-PAC A 2.4 LWL-Konverter konfigurieren Beide LWL-Konverter • Nehmen Sie folgende Einstellungen an den LWL-Konvertern vor: – Übertragungsrate: 75 kBit/s – Telegrammlänge: 11 Bit – Lichtruhelage: INVERS – Echoauswertung (nur 660-nm- und 850-nm-Geräte): OFF – Abschlusswiderstand: ON –... -
Seite 71: A 2.5 Verbindungsleitungen Anschließen
Data Gelb Daten negativ D(A) /Data Grün Für die Verbindung vom Konverter PSI-MOS-RS485W2/FO... zum IB IL 24 MUX MA-PAC bietet Phoenix Contact ein fertiges Adapterkabel als optionales Zubehör an: IB IL MUX-CAB PSI. 5981A043 Bild A-2 Kabel IB IL MUX-CAB PSI ACHTUNG: Fehlfunktion Falls Sie das Adapterkabel für die Verbindung zwischen Feldmultiplexer und Schnittstel-... -
Seite 72: A 3 Übertragung Über Telefonleitung (Modem)
IB IL 24 MUX MA-PAC Übertragung über Telefonleitung (Modem) Dieses Kapitel beschreibt die Projektierung einer Inline-Feldmultiplexer-Station mit einer Strecke über eine Telefonleitung unter Verwendung von RS-232/RS-485-Konvertern PSM-ME-RS232/RS485-P und Modems PSI-DATA/FAX-MODEM/RS232. MUX 1 MUX 2 CONVERTER MODEM MODEM CONVERTER RS-485 RS-485... -
Seite 73: A 3.2 Grundsätzliche Einstellungen Am Feldmultiplexer
Stellen Sie die serielle Schnittstelle auf folgende Parameter ein: – Baudrate: 9600 Bit/s; – Daten-Bits: 8; – Parität: Even; – Stoppbits: 1 • Speichern Sie die Einstellungen mit „OK“. Das Bearbeiten der bestehenden Konfiguration ist nicht möglich. Erstellen Sie eine neue Konfiguration. 5981_de_06 PHOENIX CONTACT... - Seite 74 IB IL 24 MUX MA-PAC • Öffnen Sie eine neue Konfiguration. Wählen Sie dazu im Pulldown-Menü „Datei, Neu" oder klicken Sie auf die Schaltfläche „Neu". • Wählen Sie das Modem PSI-DATA/FAX-MODEM/RS232 aus und bestätigen Sie mit „OK“. • Bearbeiten Sie das Modem-Profil. Wählen Sie dazu im Pulldown-Menü...
-
Seite 75: A 3.4 Dip-Schalter Der Modems Einstellen
Fix 7200 Bit/s Originate Mode Device Settings • Schließen Sie die Abdeckklappe und führen Sie einen Kaltstart durch (24 V aus und ein). Weitere Hinweise zur Konfiguration und zum Anschluss der Modems entnehmen Sie bitte der zugehörigen Dokumentation. 5981_de_06 PHOENIX CONTACT... -
Seite 76: A 3.5 Konverter Konfigurieren
IB IL 24 MUX MA-PAC A 3.5 Konverter konfigurieren Erster Konverter • Entriegeln Sie den Gehäusekopf des RS232/RS485-Konverters rechts und links und ziehen Sie den Gehäusekopf mit Leiterplatte bis zum Anschlag aus dem Grundgehäu- se heraus. • Stellen Sie den Schnittstellenkonverter über die internen DIP-Schalter ein. -
Seite 77: A 3.6 Verbindungsleitungen Anschließen
A-11. ACHTUNG: Fehlfunktion Achten Sie darauf, dass eine Kabellänge von 1 m nicht überschritten wird! Tabelle A-11 Verbindung zwischen Konverter und Feldmultiplexer Konverter Feldmultiplexer PSM-ME-RS232/RS485-P IB IL 24 MUX MA-PAC Signal Klemmpunkt Stecker 1, Signal Farbe Klemmpunkt Schirm 1.4 / 2.4 Shield –... - Seite 78 IB IL 24 MUX MA-PAC Master +24 V +24 V PSM-ME-RS232/RS485-P PSM-ME-RS232/RS485-P PSI-DATA/FAX-MODEM/RS232 PSI-DATA/FAX-MODEM/RS232 max. SUB D 9 SUB D 9 D(A) SUB D 9 Line Line SUB D 9 D(A) 20 km D(B) D(B) RS-485 RS-485 RS-232 RS-232 5 GND...
-
Seite 79: A 4 Übertragung Über Bluetooth (Wireless)
DATA DATA DATA DATA 5981B037 Bild A-5 Prinzipschaltbild: Übertragung über Bluetooth Legende: IB IL 24 MUX MA-PAC Adapterkabel CONVERTER Bluetooth-Konverter: PSI-WL-RS232-RS485/BT Bluetooth Bluetooth-Verbindung ACHTUNG: Fehlfunktion In der Kombination mit dem Konverter PSI-WL-RS232-RS485/BT lassen sich bis zu 50 digitale und zwei analoge Signale übertragen. -
Seite 80: A 4.2 Grundsätzliche Einstellungen Am Feldmultiplexer
IB IL 24 MUX MA-PAC A 4.2 Grundsätzliche Einstellungen am Feldmultiplexer • Konfigurieren Sie eine Feldmultiplexer- Station als Master und die andere als Slave (siehe Kapitel „Station als Master- oder Slave konfigurieren“ auf Seite 22). Auf Stecker 1 beider Feldmultiplexer darf keine Brücke von 1.1 nach 2.1 (CONF ) ge- steckt sein. -
Seite 81: A 5 Übertragung Über Ethernet (Com Server)
Legende: IB IL 24 MUX MA-PAC Adapterkabel CONVERTER Ethernet-Konverter z. B. Phoenix Contact: FL COM SERVER RS485 LAN / WAN Ethernet-Verbindung ACHTUNG: Fehlfunktion In der Kombination mit dem Konverter FL COM SERVER RS485 lassen sich maximal vier analoge Signale übertragen. -
Seite 82: A 5.3 Ethernet-Konverter Über Software Oder Web-Based Management (Wbm) Einstellen
IB IL 24 MUX MA-PAC A 5.3 Ethernet-Konverter über Software oder Web-based Management (WBM) einstellen Vergeben Sie beiden FL COM SERVER RS485 feste IP-Adressen: • Klicken Sie auf „General Configuration“. • Geben Sie das Passwort ein (default-Passwort: private) und bestätigen Sie die Eingabe mit „Enter“. - Seite 83 UDP port an der Gegenstelle, default 3001 – Remote IP address: IP-Adresse der Gegenstelle – Device-Typ: Client – Idle Force Timeout Characters: Bild A-9 UDP-Einstellungen COM SERVER 1 Bild A-10 UDP-Einstellungen COM SERVER 2 • Bestätigen Sie die Konfigurationsänderung mit „Confirm“. 5981_de_06 PHOENIX CONTACT...
-
Seite 84: A 5.4 Schalter Am Ethernet-Konverter Einstellen
IB IL 24 MUX MA-PAC Um die Konfiguration im FL COM SERVER RS485 zu speichern und durch einen Neustart zu übernehmen, gehen Sie wie folgt vor: • Öffnen Sie den Menüpunkt „Save and Reboot“. • Aktivieren Sie die Optionen „Save“ und „Reboot“. -
Seite 85: Verbindungsleitungen Anschließen
ACHTUNG: Fehlfunktion Achten Sie darauf, dass eine Kabellänge von 1 m nicht überschritten wird! Tabelle A-15 Verbindung zwischen Konverter und Feldmultiplexer Konverter Feldmultiplexer FL COM SERVER RS485 IB IL 24 MUX MA-PAC Signal SUB-D, Pin Stecker 1, Signal Farbe Klemmpunkt Shield 1.4 / 2.4... - Seite 86 IB IL 24 MUX MA-PAC PHOENIX CONTACT 5981_de_06...
- Seite 87 IB IL MUX-CAB PSI............. 68 Inbetriebnahme............55 Interne Brückungen............. 20 Fehler Diagnose ............... 17 Lokalisierung ............60 Komplementärer Aufbau ..........12 Fehlerursachen und Abhilfen ........58 Konfiguration............... 53 Konverter Bluetooth ............... 79 Ethernet..............81 LWL............... 68 RS-232/RS-485............. 72 LWL-Konverter............68 5981_de_06 PHOENIX CONTACT...
- Seite 88 IB IL 24 MUX MA-PAC Modem................ 72 Zusatzerdung.............. 16 Potenzialrangierung ............ 15 Potenzialtrennung ............30 Feldmultiplexer............28 PSI-DATA/FAX-MODEM/RS232 ........ 72 PSI-MOS-RS485W2/FO..........68 PSI-WL-RS232-RS485/BT.......... 79 PSM-ME-RS232/RS485-P.......... 72 RS-232/RS-485-Konverter.......... 72 Schirmung..............24 Konzept ..............24 Spannungsversorgung..........49 Systemeckdaten ............14 Systemtest ..............56 Temperaturmessungen..........
