IB IL 24 MUX MA-PAC
Vorgeschriebene
Zusatzerdung
Potenzialtrennung
16
PHOENIX CONTACT
Erden Sie den Feldmultiplexer zusätzlich über den FE-Anschluss, um eine zuverlässige Er-
dung der Station auch bei Verschmutzung oder Beschädigung der FE-Feder zu gewährleis-
ten. Verbinden Sie dazu die Klemmpunkte für den FE-Anschluss mit einer geerdeten PE-
Klemme.

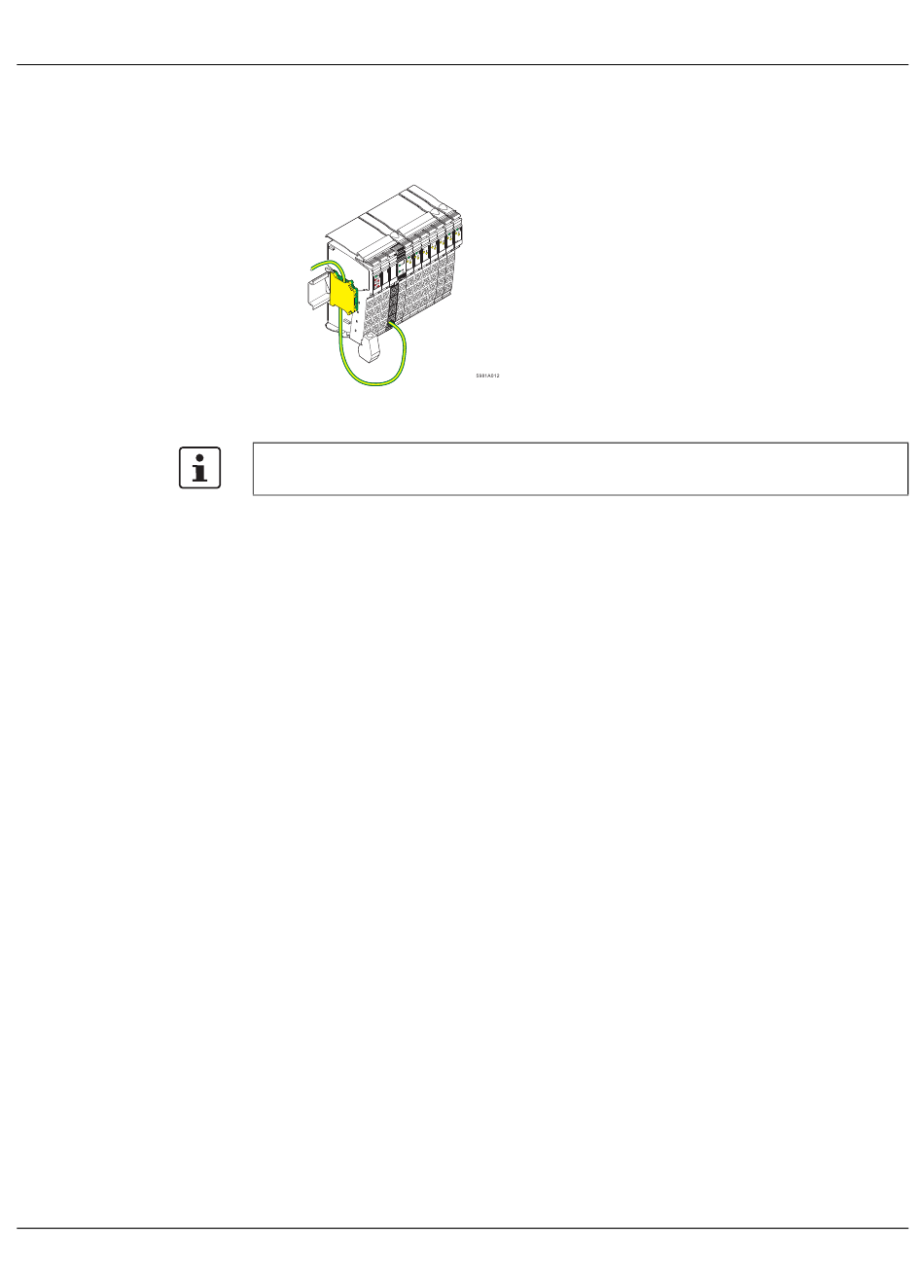

Bild 3-1
Zusatzerdung des Feldmultiplexers
Hinweise zum Erdungskonzept entnehmen Sie dem Anwenderhandbuch
IL SYS INST UM.
Hinweise zu den verschiedenen Potenzialbereichen des Feldmultiplexers finden Sie in Ka-
pitel 4.2.2 „Potenzialtrennungen".
5981_de_06
