Projektierung und installation des inline-feldmultiplexers
Inhaltsverzeichnis

Werbung

Variante 1b
(empfohlen)
Variante 2
(nicht empfohlen)
5981_de_06
Sollte eine beidseitige Erdung aufgrund von Ausgleichsströmen, die durch unterschiedliche
Erdungssysteme entstehen, nicht möglich sein, nutzen Sie eine der folgenden Möglichkei-
ten:
Verwenden Sie eine doppelt geschirmte Leitung, bei der der äußere Schirm beidseitig
geerdet ist.
Verlegen Sie einen Beidraht zur Fernbusleitung.
Erden Sie den Schirm indirekt durch einen Überspannungsableiter vom Typ
TERMITRAB-SLKK5-F/110AC (siehe Katalog TRABTECH von Phoenix Contact)
(Bild 5-2).

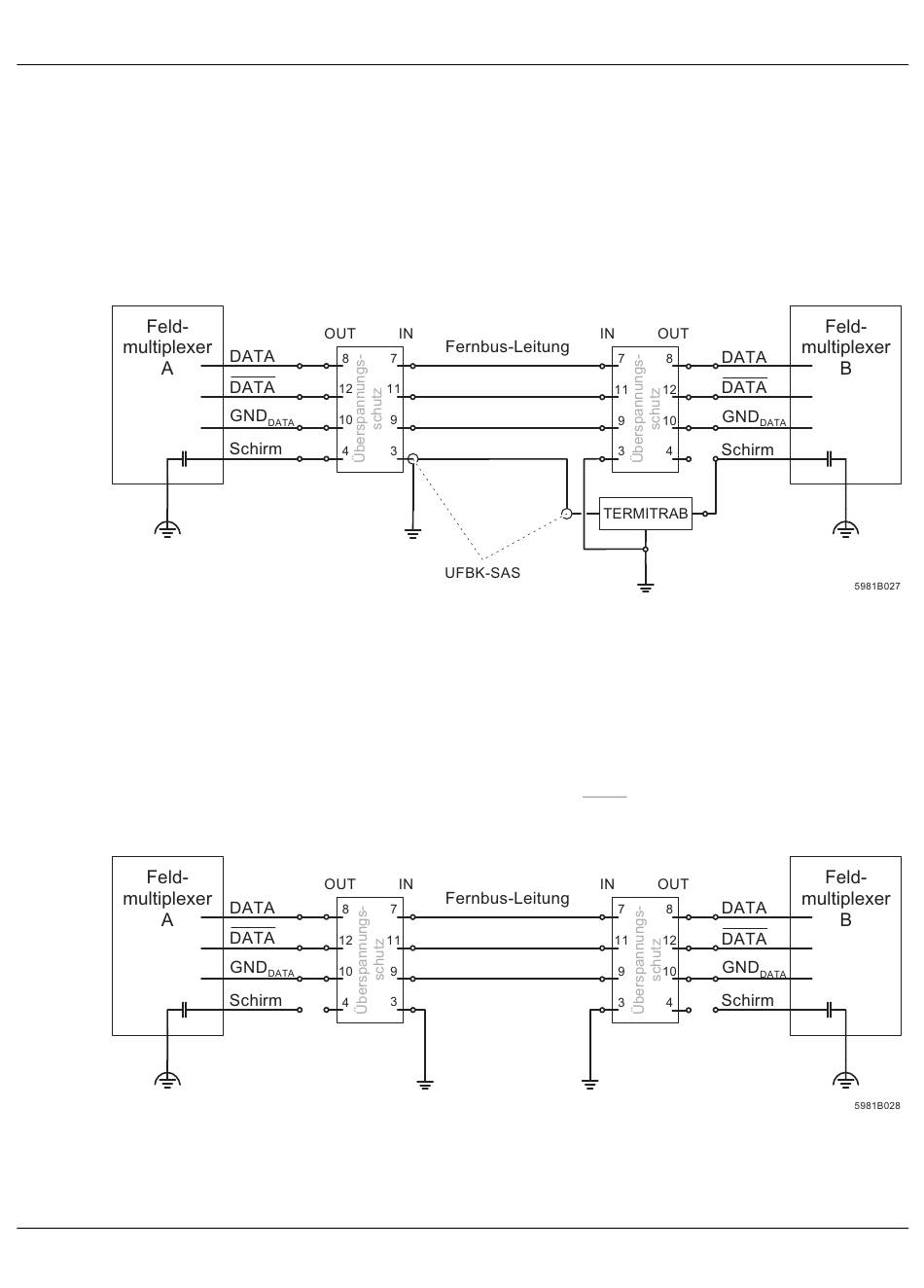

Bild 5-2
Prinzipschaltbild: Fernbus-Absicherung, Variante 1b
Die Fernbus-Leitung wird zwischen den beiden Überspannungsableitern und der
TERMITRAB-Reihenklemme wie in Bild 5-2 dargestellt verdrahtet. Der Schirm der Fern-
bus-Leitung muss dabei an beiden Enden über eine Schirmanschluss-Schelle vom Typ
UFBK-SAS (siehe Kapitel 9.2, „Bestelldaten") an den Überspannungsableiter des Feldmul-
tiplexers A bzw. an die TERMITRAB-Klemme angeschlossen werden.
Diese Variante bietet sich an, wenn nur eine 3-adrige Leitung ohne Schirm zur Verfügung
steht. Es werden dann nur die Signale DATA, DATA sowie das Bezugspotenzial GND
angeschlossen. Der Schirmanschluss beider Feldmultiplexer bleibt frei.
Bild 5-3
Prinzipschaltbild: Fernbus-Absicherung, Variante 2
Überspannungsschutz
DATA
37
