IB IL 24 MUX MA-PAC
60
PHOENIX CONTACT
ACHTUNG: Fehlfunktion
Änderungen einer Lokalbuskonfiguration sind während des Betriebs grundsätzlich nicht
zugelassen! Schalten Sie das Feldmultiplexer-System vor jeder Änderung der Station im-
mer zuerst spannungsfrei.
8.4.2
Lokalisierung des Fehlerortes auf einer Feldmultiplexer-
Station
Die Diagnose- und Statusanzeigen einer Feldmultiplexer-Station ermöglichen eine eindeu-
tige Fehlerlokalisierung. Ein Fehler wird in der Station über LEDs angezeigt.

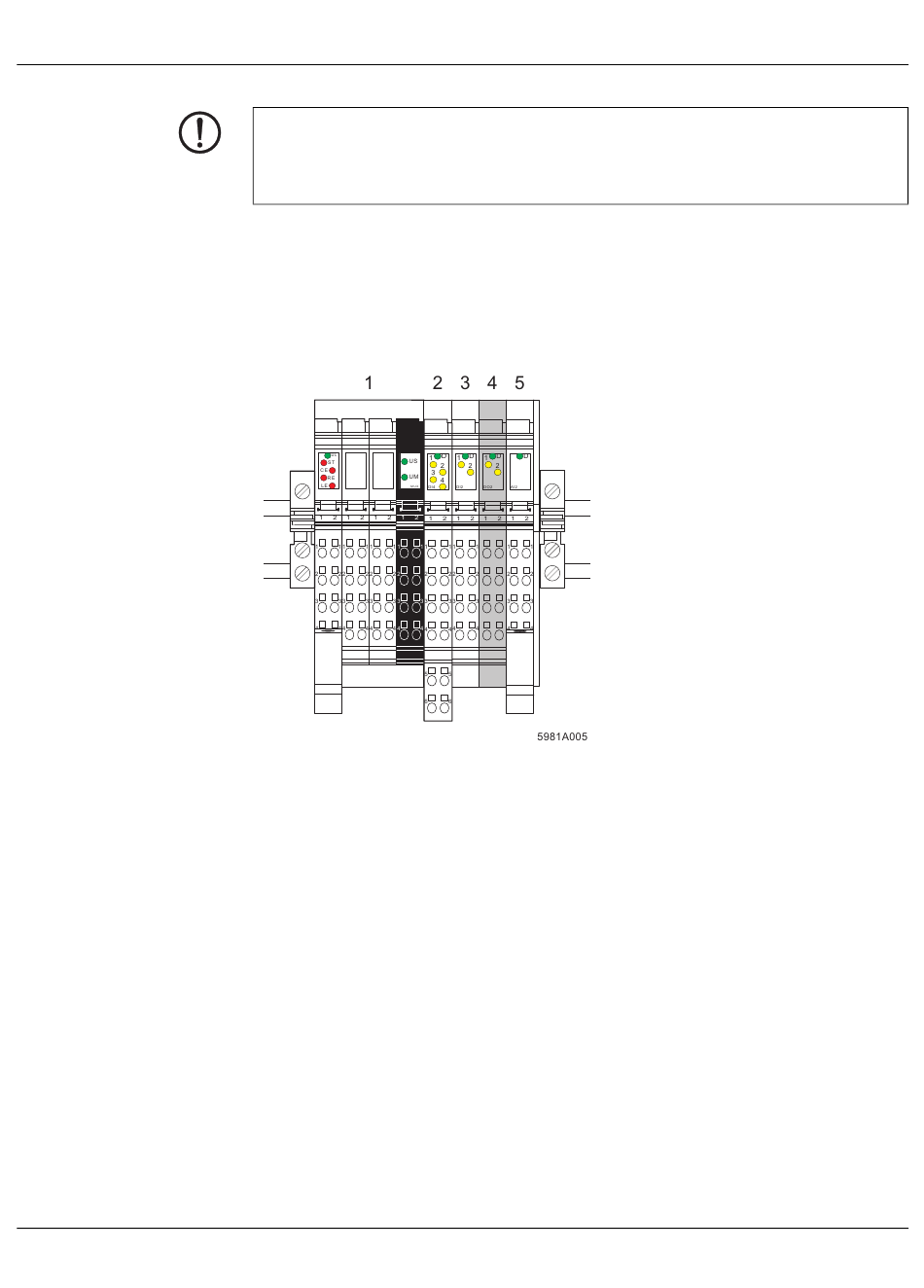

Bild 8-1
Beispielstation zur Fehlerlokalisierung
In der Beispielstation verwendete Klemmen:
1
IB IL MUX MA-PAC
2
IB IL 24 DI 4-PAC
3
IB IL 24 DI 2-PAC
4
IB IL 24 DO 2-2A-PAC
5
IB IL 24 AI 2-PAC
Bei ordnungsgemäßem Betrieb leuchten die grünen LEDs auf dem Feldmultiplexer und den
anderen Klemmen konstant (Bild 8-2, Beispiel A). Alle roten LEDs sind aus.
5981_de_06
