IB IL 24 MUX MA-PAC
Potenzialtrennung:
Fernbus
Potenzialtrennung:
FE/Schirm
30
PHOENIX CONTACT

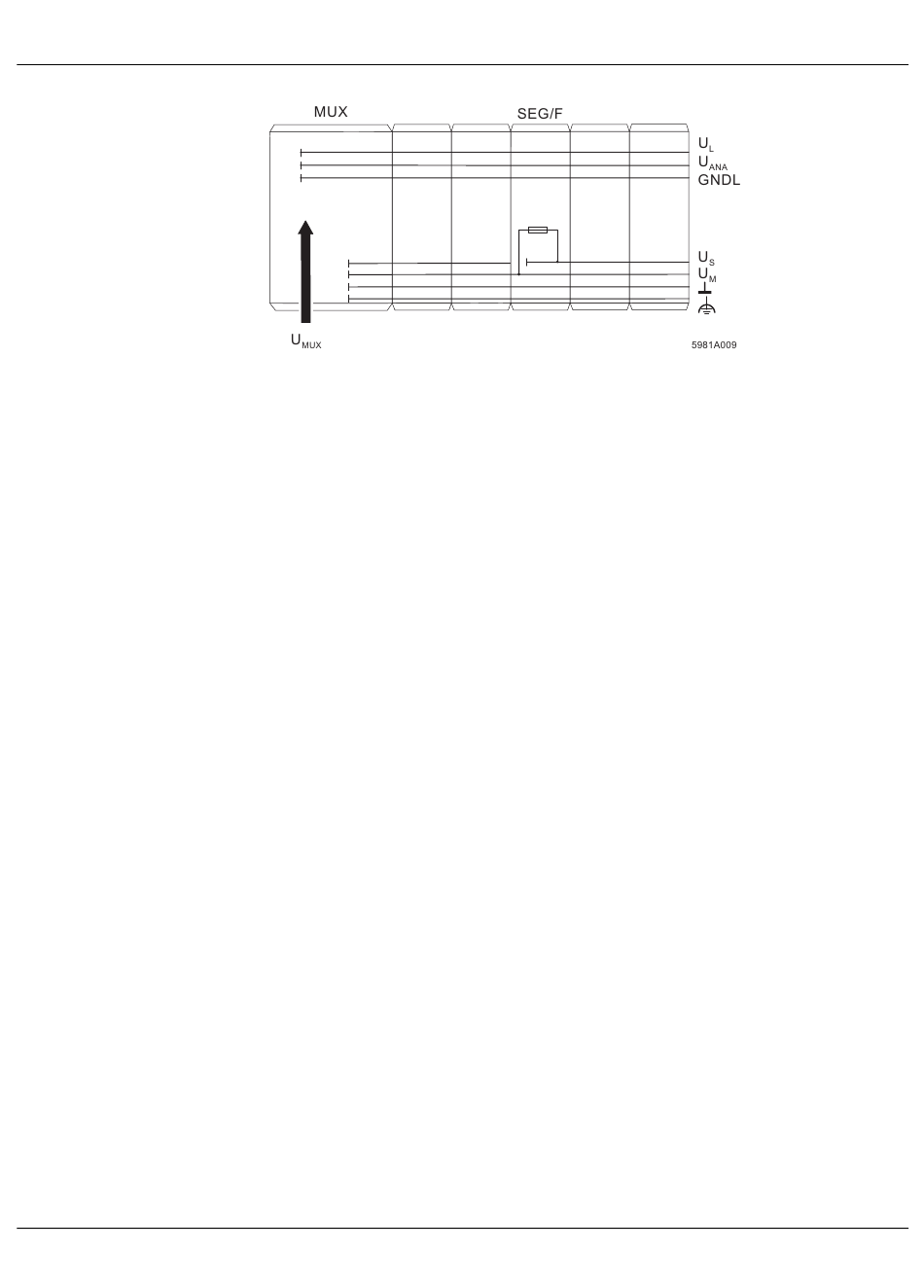

Bild 4-2
Beispiel: Unterbrechung/Aufbau des Potenzialrangierer U
Segmentklemme
4.2.2
Potenzialtrennungen
Um eine verbesserte Störfestigkeit zu erreichen, ist das Potenzial der Fernbus-Schnittstelle
von der Elektronik der Station getrennt. Der Schirm der Fernbus-Schnittstelle ist über einen
Kondensator an FE angeschlossen.
FE und FE kapazitiv (Schirm) bilden zwei eigene Potenzialgruppen.
Der Feldmultiplexer ist nicht mit einer Potenzialtrennung für die Logikversorgung der I/O-
Klemmen ausgestattet. U
trennt.
Durch getrennte Einspeisemöglichkeiten für Logikversorgung (U
Peripherieversorgung (U
reichen (Logik und Peripherie) möglich. In Bild 4-3 bis Bild 4-5 werden verschiedene Mög-
lichkeiten aufgezeigt, wie Potenzialtrennungen realisiert werden können.
(24 V), U
(7,5 V) und U
MUX
L
und U
) ist ein einfacher Aufbau von galvanisch getrennten Be-
S
M
durch die
S
(24 V) sind nicht galvanisch ge-
ANA
U
und U
MUX,
L
) und
ANA
5981_de_06
