Anhang | Zubehör, Ersatzteile
surfaceCONTROL 2500
A 1.3
Zeichnungen Montageadapter
A 1.3.1 Montageadapter X95/Schwalbenschwanz
Der Montageadapter X95/Schwalbenschwanz dient der Montage des Sensors auf einer
Wechselplatte mit einem Schwalbenschwanzprofil der Größe 050/87 oder an das Profil-
system X95 des Herstellers Linos (Qioptiq).

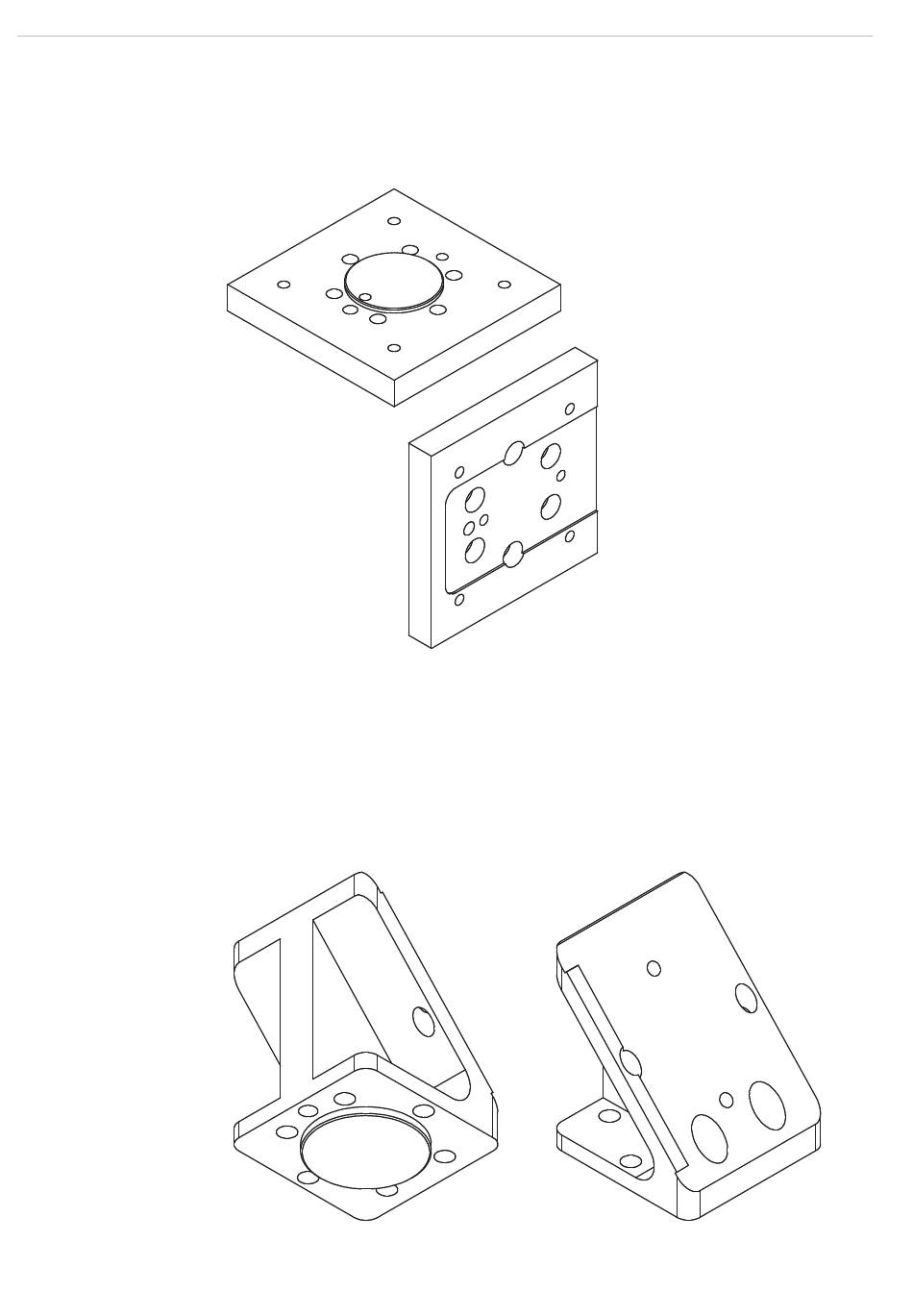

Abb. 17 Ansicht Montageadapter X95/Schwalbenschwanz
Die äußeren Abmessungen des Adapters sind 95 mm x 95 mm x 15 mm.
A 1.3.2 Montageadapter Schwalbenschwanz 47°
Der Montageadapter Schwalbenschwanz 47° dient der Montage des Sensors auf einer
Wechselplatte mit einem Schwalbenschwanzprofil der Größe 050/87. Der Adapter ist
eine Anpassung für den Betrieb des Sensors mit einem 43° 2-Wege-Kugelneiger. Mit
dem Winkel des Adapters von 47° kann der Sensor auch direkt senkrecht auf den Boden
ausgerichtet werden.
Abb. 18 Ansicht Montageadapter Schwal-
benschwanz 47° von unten (Sensorseite)
Die äußeren Abmessungen des Adapters sind 60 mm x 60 mm x 76,6 mm.
Abb. 19 Ansicht Montageadapter Schwal-
benschwanz 47° von oben (Stativseite)
Seite 26
