Montage
surfaceCONTROL 2500
5.2.2
surfaceCONTROL 2500/ST
5.2.2.1
Allgemein

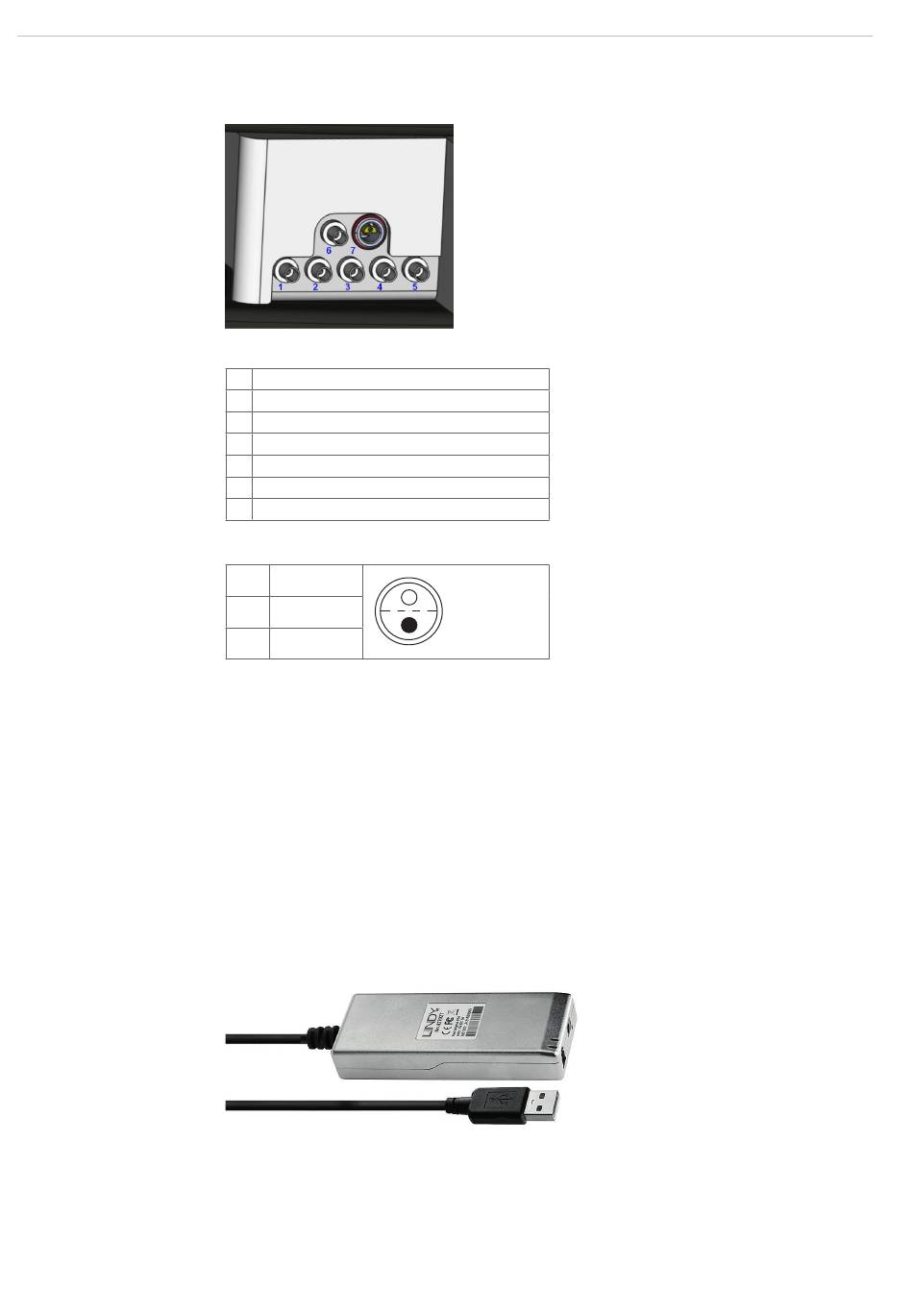

Abb. 13 Rückansicht Sensor mit Anschlüssen
1
LWL-ST USB Projektor
2
LWL-ST Kamera A/1
3
LWL-ST Kamera A/2
4
LWL-ST Kamera B/1
5
LWL-ST Kamera B/2
6
NC
7
Stromversorgungsbuchse (rot)
5.2.2.2
Versorgungsspannung (Power)
Pin
Signal
1
1
VCC
2
2
GND
Abb. 14 Pinbelegung Steckverbinder
Bereich: 18 V - 24 V (Nennwert 19 V) DC; Last maximal 8 A
Der Kabelschirm ist mit dem Steckergehäuse verbunden.
Auf der Sensorseite wird ein 2-poliger LEMO PushPull-Stecker verwendet.
i
Für die Stromversorgung des Sensors surfaceCONTROL 2500 ist ausschließlich
das mitgelieferte Netzteil zu verwenden.
5.2.2.3
Sensorsteuerung (USB)
Der Sensor wird über die vorhandene USB 2.0-Schnittstelle konfiguriert und gesteuert.
Auf der PC-Seite wird ein LWL-USB-Konverter verwendet. Er kann an einer USB 2.0 oder
USB 3.0 Buchse verwendet werden.
Der Betrieb des Sensors über USB erfordert die Installation des entsprechenden Treibers
von der Software-CD.
Abb. 15 LWL-USB-Konverter
5.2.2.4
Bilddatenübertragung (Gigabit Ethernet)
Auf der PC-Seite wird eine Zwei-Port-LWL- Schnittstellenkarte benötigt.
Stromversorgungsbuchse, siehe Abb. 13
Seite 16
