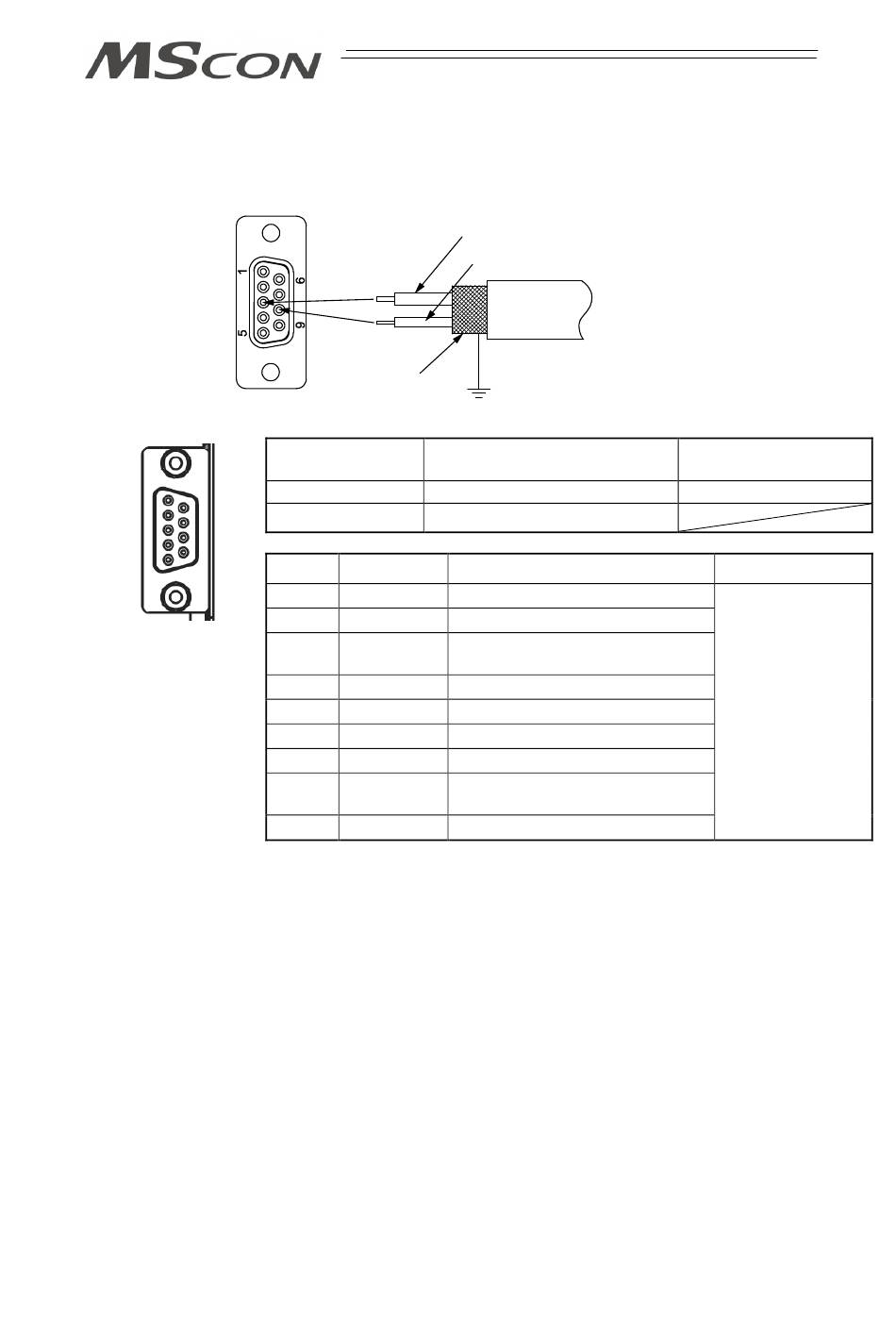

3) PROFIBUS-DP-Ausführung
Kabel Typ A für PROFIBUS-DP verwenden (EN5017).
PROFIBUS-DP-
Steckverbinder
Kabelseite
1
6
Steuerungsseite
9
5
Pin-Nr.
Frontansicht des
Steckverbinders
an der
Steuerungsseite
Anmerkung: Bringen Sie einen Abschlusswiderstand (220Ω) zwischen
Rote B-Leitung (positive Seite)
Abschirmung
Modell
D-Sub, 9-Pin-Stecker
D-Sub, 9-Pin-Buchse
Signalname
1 NC Nicht verbunden
2 NC Nicht verbunden
Kommunikationsleitung B
3 B-Line
(RS485)
4 RTS Sendeanfrage
5 GND Signalmasse (Isoliert)
6 +5V +5-V-Ausgang (Isoliert)
7 NC Nicht verbunden
Kommunikationsleitung A
8 A-Line
(RS485)
9 NC Nicht verbunden
A-Line und B-Line an, wenn sich die Einheit am Ende des
Netzwerks befindet. [Siehe Abschnitt 2.2 [8],
Feldnetzwerkschaltung (für Feldnetzwerkausführung).]
Grüne A-Leitung (negative Seite)
Kabel
Beschreibung
Anmerkungen
Separat zu erwerben
Geeignete Kabel
PROFIBUS-DP
Spezialkabel
