17 Faltmechanismus
17.1 Zusammenfalten und Packmaß
Um das Produkt zu falten, entnehmen Sie das
Sitzkissen und entriegeln Sie nun den Faltme-
chanismus, indem Sie an der mittig am Faltme-
chanismus angebrachten Kordel ziehen. Ent-
riegeln Sie nun den Rückenquerbügel, indem
Sie den Rückenquerbügel mittig nach unten
drücken.
Kordel

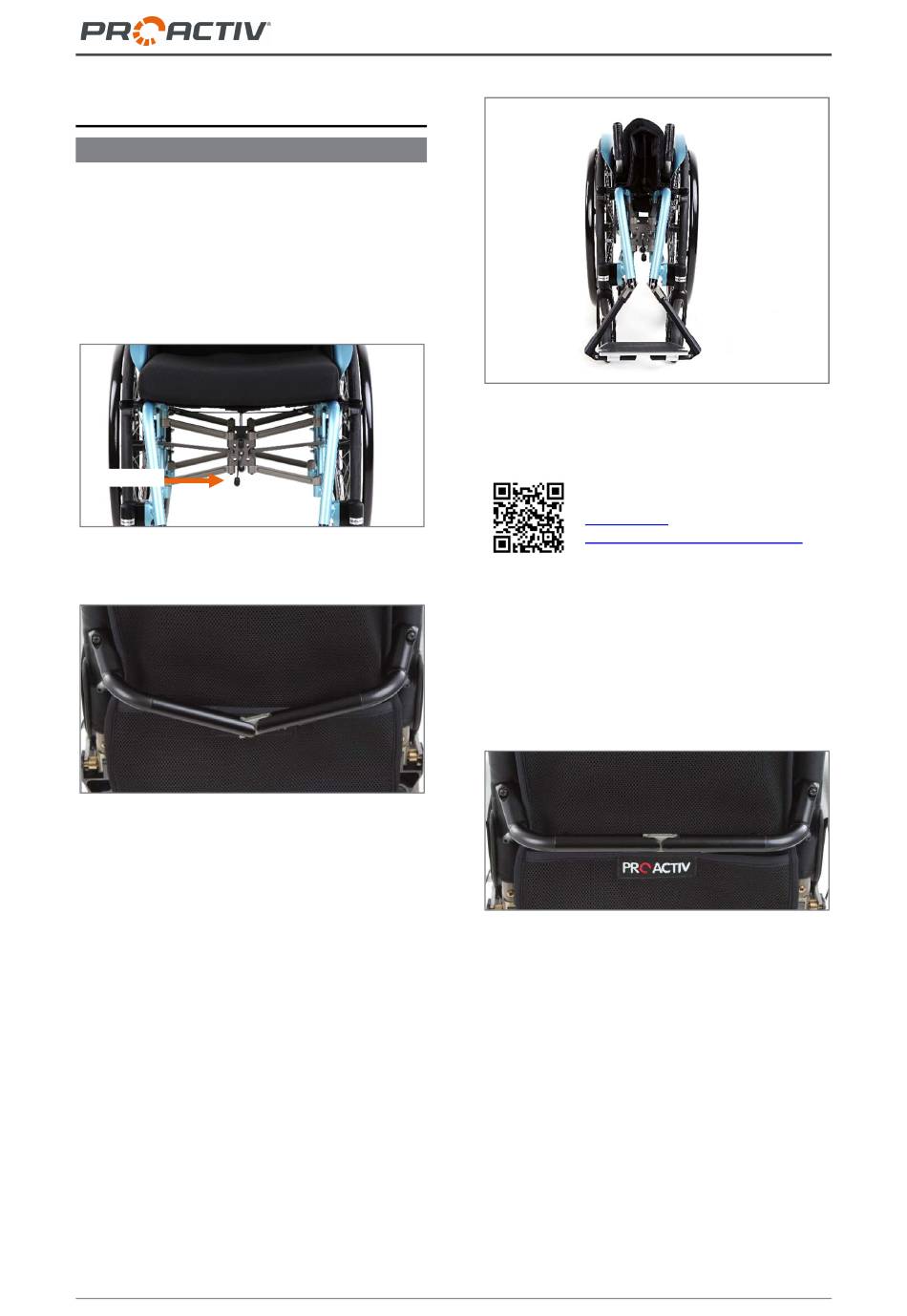

Abbildung 1: Kordel des Faltmechanismuses
Abbildung 2: Rückenquerbügel entriegelt
Hinweis bei Ausstattung mit Rückenschale:
Bei Ausstattung des Produkts mit Rücken-
schale, muss vor der Entriegelung des Faltme-
chanismuses die Rückenschale abgenommen
werden (Kapitel 19.3). Der Rückenquerbügel
wird bei dieser Ausstattung nach oben entrie-
gelt. Ansonsten ist der Ablauf wie beschrieben.
Falten Sie das Produkt, indem Sie die Sitzbe-
spannung nach oben herausziehen und das
Produkt seitlich zusammendrücken.
13
Gebrauchsanweisung TRAVELER
Abbildung 3: Packmaß nach Zusammenfalten und
Abfalten der Rückenlehne
Video Faltfunktion:
https://www.y-
outube.com/watch?v=qHRULzwPlC8
Um das Produkt wieder aufzufalten, drücken
Sie von vorne auf das Faltmechanismus-Mittel-
teil bis der Faltmechanismus spürbar arretiert.
Anschließend ziehen Sie den Rückenquerbü-
gel nach oben, bis dieser in seiner Standard-
position einrastet.
Abbildung 4: Rückenquerbügel in Standard-Position
Um ein möglichst kleines Packmaß des Pro-
dukts zu erzielen, gehen Sie wie folgt vor:
1. Entnahme des Sitzkissens (ggf. Abnahme
der Rückenschale, Kapitel 19.3)
2. Abnahme des Kleiderschutzes (Kapitel
21.2)
3. Abfalten der Rückenlehne (Kapitel 19.1.3)
4. Entriegeln des Rückenquerbügels (wie an-
fangs beschrieben)
