4.3
Ersetzen des Ofens
•
Entfernen Sie das innere Rohr der Sonde ( Abb. 4 (23))
•
Schalten Sie den Analysator aus und trennen Sie ihn vom Netz
•
Warten Sie, bis der Ofen und das Sensorgehäuse abgekühlt sind (etwa 45
Minuten)
•
Entfernen Sie die Abdeckung des Sensorgehäuses
•
Klemmen Sie das Kabel ab
•
Klemmen Sie alle Adern vom MSRS, dem Ofen und der Anschlussleiste ab
(Abb. 4 (11))
Entfernen Sie den MSRS ( Abb. 4 (5))
•
Entfernen Sie den Dichtungskopf ( Abb.
•
4 (3))
•
Reinigen Sie den Dichtungskopf falls
nötig
•
Lösen Sie die Befestigung an der
Sondenmontageplatte ( Abb. 4 (19,
20))
•
Schrauben Sie die Eckplatte ab (2 CHC
Schrauben M6)
•
Ziehen Sie die Montageplatte zurück
•
Entfernen Sie den Ofen
•
Setzen
(möglicherweise müssen Sie die Löcher in der Eckplatte vergrößern, damit
die Anschlussklemmen der Ofenkabel hindurchpassen)
•
Ersetzen Sie die Sicherungsscheibe
•
Ersetzen Sie die Eckplatte
•
Befestigen Sie die Eckplatte, indem Sie sie nach unten drücken, sodass die
Bz-Scheiben am oberen Teil des Ofens anliegen
•
Ziehen Sie die Befestigung der Sondenmontageplatte fest
•
Setzen Sie den Dichtungskopf mit dem neuen MSRS (Ref 204 011) und neuen
O-Ringen (Ref 108 006) wieder ein (ACHTUNG: Der Kopf des MSRS (1)
muss am Lager des Körpers des Dichtungskopfes (3) enden (siehe
Abb. 16))
•
Verbinden Sie den MSRS und das Sensorkabel entsprechend dem Diagram
( Abb. 16)
•
Setzen Sie die Abdeckung wieder auf
•
Schalten Sie den Analysator an
•
Warten Sie eine Stunde
•
Setzen Sie das innere Probenrohr wieder ein
•
Stellen Sie die Selbstreinigung ein (Code 0.10)
•
Warten Sie einige Stunden, bevor Sie den Analysator kalibrieren (siehe
Kapitel 3.3.3)
Michell Instruments
Sie
den
neuen
Ofen
ein
WARTUNG

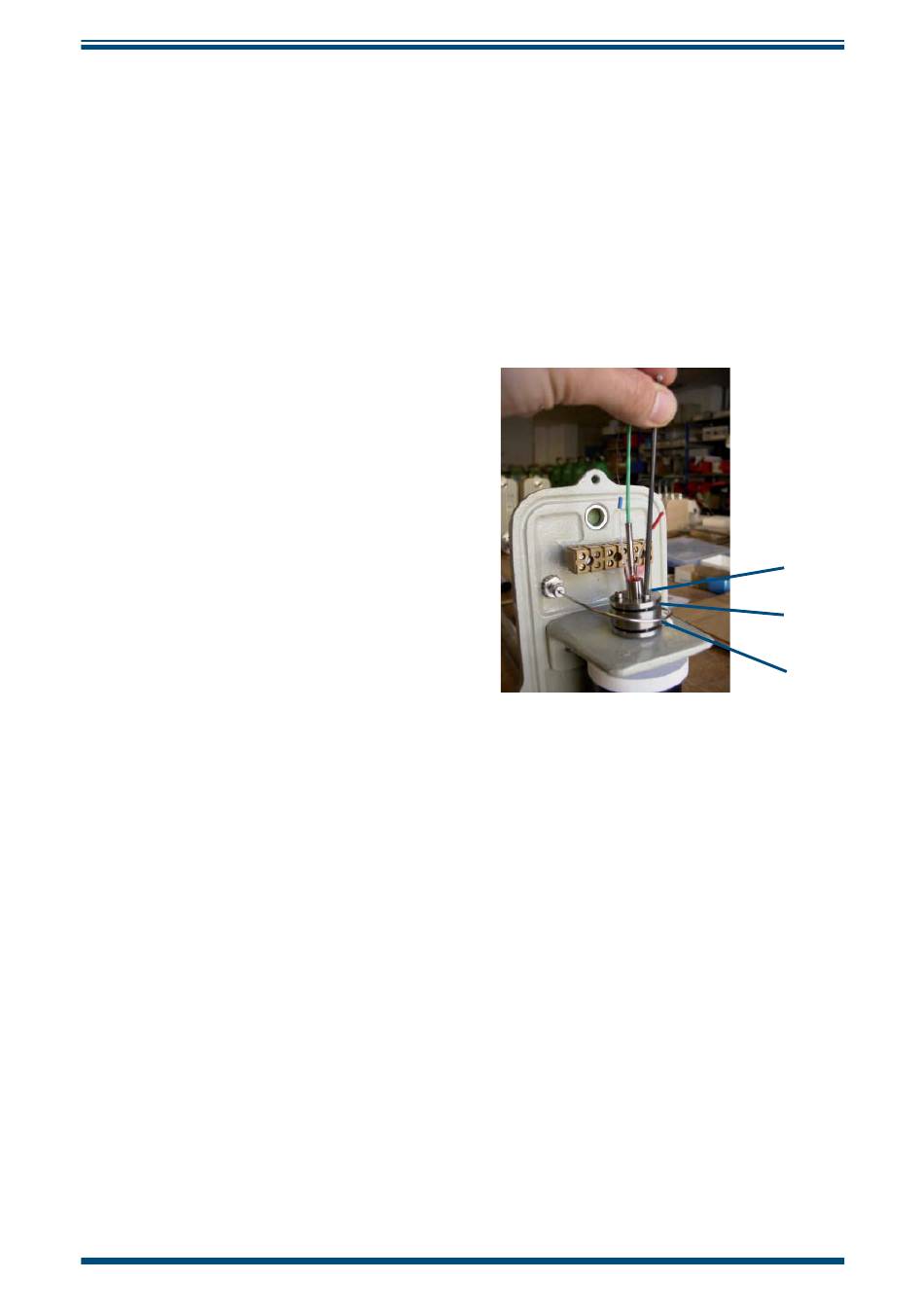

MSRS
O ring
Sealing
head
37
