XZR500 Bedienungsanleitung
1
EINLEITUNG
XZR500 Series Sauerstoffanalysatoren sind für die Messung des Sauerstoffgehalts in
Rauchgasen zwischen 0,01% und 25% O
des Kessels, was die Nutzungsdauer erhöht und eine bessere Emissionskontrolle möglich
macht, was wiederum dem Umweltschutz dient.
XZR500 Sauerstoffanalysatoren können verschiedene Einsatzbereiche haben, wie die
Überwachung der Verbrennung in Kraftwerken, Verbrennung von Industrie- und Hausmüll,
VOC-Verbrennung, Prozesskontrolle etc.
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie den Analysator in Betrieb nehmen.
Wir empfehlen Ihnen, diese Anleitung nach dem ersten Gebrauch nochmals durchzugehen,
um eine optimale Nutzung des XZR500 zu erreichen.
1.1
Systembeschreibung
1.1.1
Messprinzip
Der Anspruch von Michell Instruments ist es, Ihnen die bestmögliche Messtechnik- Lösung
für den jeweiligen Industrieprozess bzw. Ihrer Laboranwendung zu liefern. Diesbezüglich
haben wir für die Sauerstoffmessung einen hochfortschrittlichen Miniatursauerstoffsensor
entwickelt - den MSRS. Der innovative Sensor bildet das Herzstück XZR500 Analysators. Eine
der Schlüsselfunktionen des MSRS stellt die eingebaute Metallreferenz dar. Das bedeutet,
dass der XZR500 Analysator lange Betriebszeiten ohne Kalibrierung gegen ein Referenzgas
absolvieren kann. Das wiederum vermeidet hohe Betriebskosten im Vergleich zu anderen
Sauerstoffanalysatoren.
Der MSRS Sensor garantiert Ihnen verlässlichen und störungsfreien Betrieb Ihrer Anlage.
Zusätzlich zeichnet er sich durch exzellente Genauigkeit, konkurrenzlose Linearität, sowie
bedingt durch seine geringe Baugröße, kürzeste Ansprechzeit aus.
Nachfolgend fi nden Sie eine detaillierte Beschreibung des MSRS Prinzips.
1.1.2
Zirkondioxid
Zirkonium ist ein Festelektrolyt. Bei hohen Temperaturen
leitet es Sauerstoffi onen. In Kontakt mit zwei verschiedenen
Sauerstoff-Teildruck-Atmosphären
ensteht
zwischen
Oberfl ächen des Zirkons elektrochemische Spannung.
Diese Spannung folgt der Nerst-Gleichung, die sich wie
folgt ausdrückt:
E =
wobei R und F Konstanten sind
E = Nernst-Spannung (V)
T = Temperatur (°K)
Td = Sauerstoff-Teildruck
Michell Instruments
konstruiert. Sie ermöglichen die Leistungssteigerung
2
(Td-Atmosphären)
den
beiden
platinbeschichteten
RT
Tdgem.
In
4F
Tdref.
EINLEITUNG

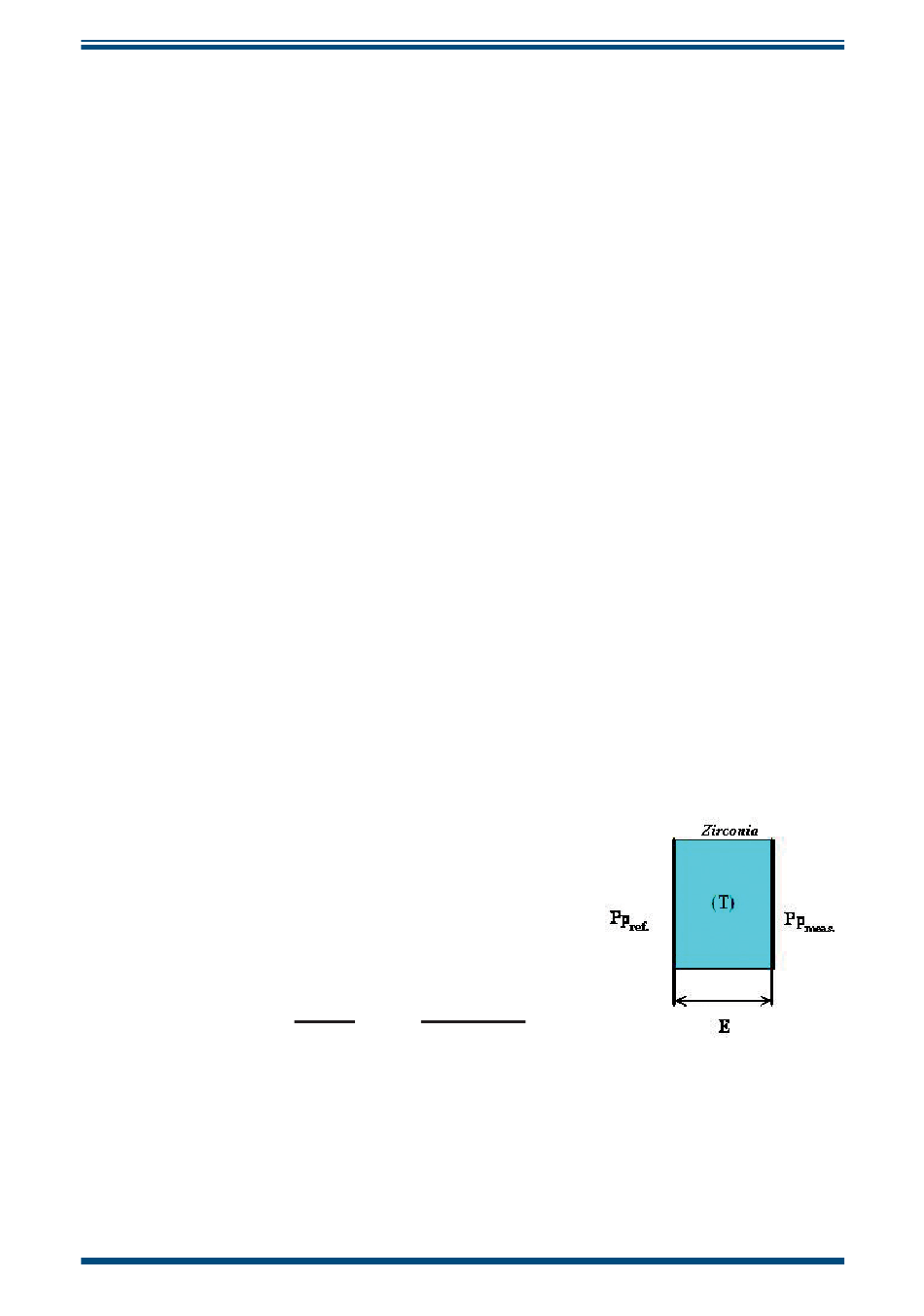

Abb. 1
Zircon-Prinzip
1
