Rückspülsystem (optional)
Das Sondenreinigungssystem besteht aus:
•
Einem Stahlgehäuse mit integrierter Steuerung und Gasumschaltung
•
Eine CD-Rom für die Programmierung der Steuerung
•
Ein Elektro-Ventil mit einer Verbindung für das Anbringen auf der
Sondenrückseite, anstatt einer Dichtungsschraube, ein Kabel (Standardlänge
= 6 Meter) für den Anschluss des Elektro-Ventils
•
Einem Schlauch für die Druckluft (Standardlänge = 6 Meter)
Die Zeichnung unten gibt die Position der Sondenrohre an.
g. Dichtung
3 Markierungen für
die Positionierung des
h. Sicherungsring
abgeschrägten Endes
Mutter
j. Dichtungen
5°
Dichtungen
i. Sicherungsmutter
Waagerechte
52
e. Probennahmekopf
f. Inneres Probenrohr
abgeschrägtes Ende

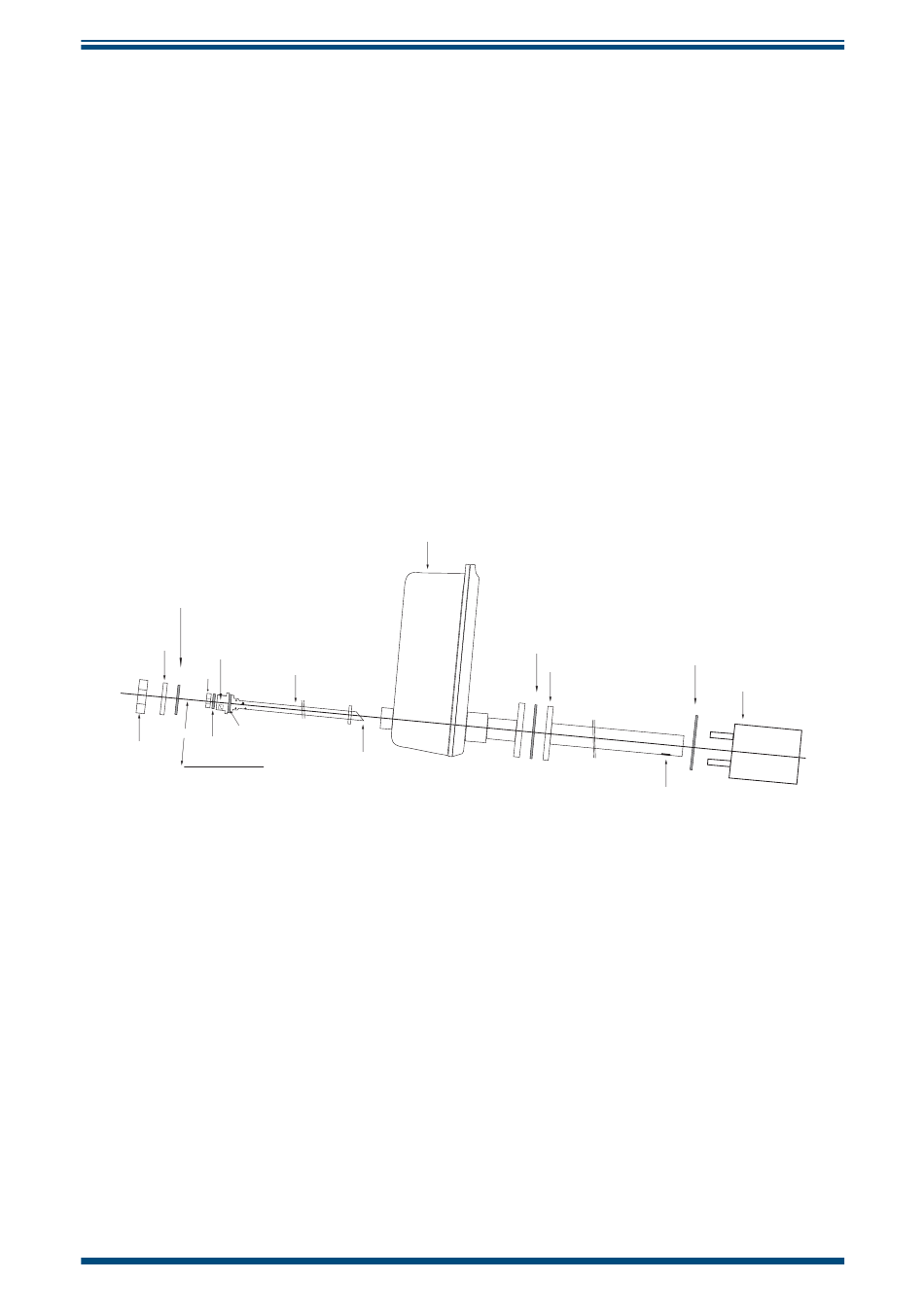

Abb. 20
Position der Sonde
XZR500 Bedienungsanleitung
d. Flanschdichtung
b. Dichtung für Konterflansch
c. äussere Probenahmeleitung
Gaseingangsöffnung
97137 DE Ausgabe 7, April 2017
a. Konterflansch
