INSTALLATION
4.
Stecken Sie jetzt die innere Probenrohr (f) in den Probenahmekopf (e),
siehe Abb. 8 . Vergewissern Sie sich, das das abgeschrägte Ende des inneren
Probenrohrs von der Gaseingangsöffnung des äusseren Probenrohrs (c)
wegzeigt, siehe unteres Bild. Um das besser ausrichten zu können befi nden
sich am anderen Ende des inneren Probenrohrs drei Markierungen, siehe
Abb. 12 .
5.
Verschrauben Sie jetzt den Sicherungsring (h) mit der Dichtung (g), und der
Sicherungsmutter (i) und die innere Dichtung für das innere Probenrohr (j)
ordnungsgemäß am hinteren Ende des Probenahmekopfes, siehe Abb. 8 .
6.
Optional können Sie jetzt die Isolierung zwischen Prozessleitung und
Probenahmekopf (wieder-) anbringen.
12
c. Äußeres Probenrohr
f. Inneres Probenrohr
Gasflussrichtung

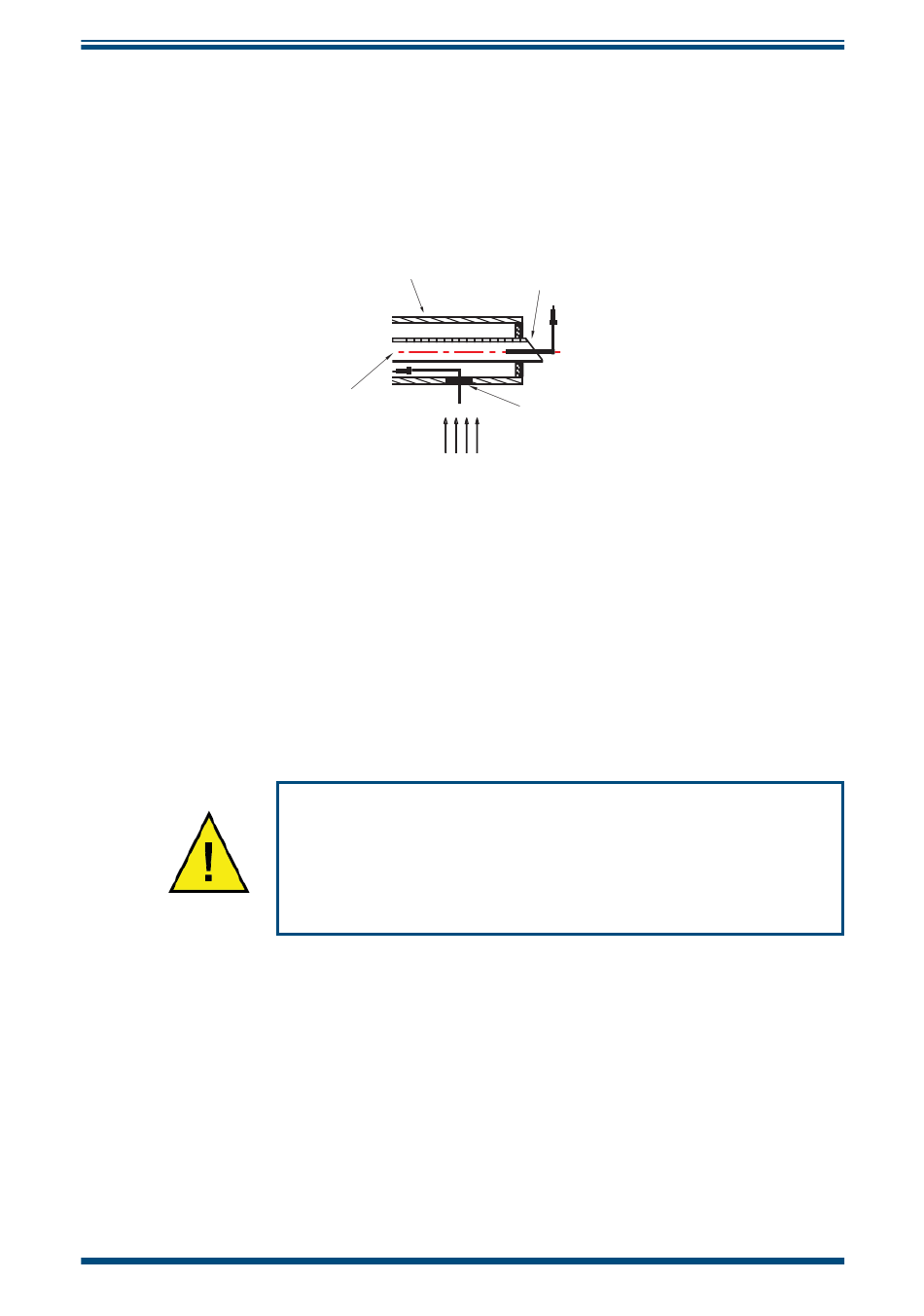

Abb. 12
Inneren Probenrohrs Orientierung
Hinweis: Wenn die „Back fl ush" (Automatische Reinigung)
mit bestellt wurde, müssen die Probeentnahme Rohre
umgedreht eingebaut werden. Dadurch wird das innere Rohr als
Gaseintrittsöffnung benutzt und der Schmutz lagert sich dort ab
und kann durch die Druckluft (Back fl ush) gereinigt werden.
XZR500 Bedienungsanleitung
Abgeschrägtes Ende
Gaseingangsöffnung
97137 DE Ausgabe 7, April 2017
