XZR500 Bedienungsanleitung
Das Ausgangssignal ist während der Spülsequenz blockiert; nach t3 ist es wieder freigegeben.
Das Elektro-Ventil öffnet nach t1 während t2. Werkseinstellung ist:
•
t1 = 2 Sekunden
•
t2 = 3 Sekunden
•
t3 = 20 Sekunden
Das System erzeugt einen Druckstoß (5 - 6 bar) über eine kurze Zeit (t2). Der Bediener
entscheidet über die Frequenz der Reinigung, einmal pro Stunde bis einmal pro Monat,
entsprechend den Betriebskonditionen (Werkseinstellung = siehe Angaben auf der
Steuerung).
BEACHTEN SIE: t2 sollte kurz sein. Statt das Elektro-Ventil über längere Zeit
offen zu lassen, ist es besser, die Reinigungsfrequenz zu erhöhen.
Wenn das Elektro-Ventil zu lange geöffnet bleibt, kühlt die einfl ießende Kaltluft
das Innere der Sonde, was die Korrosionsgefahr erhöht.

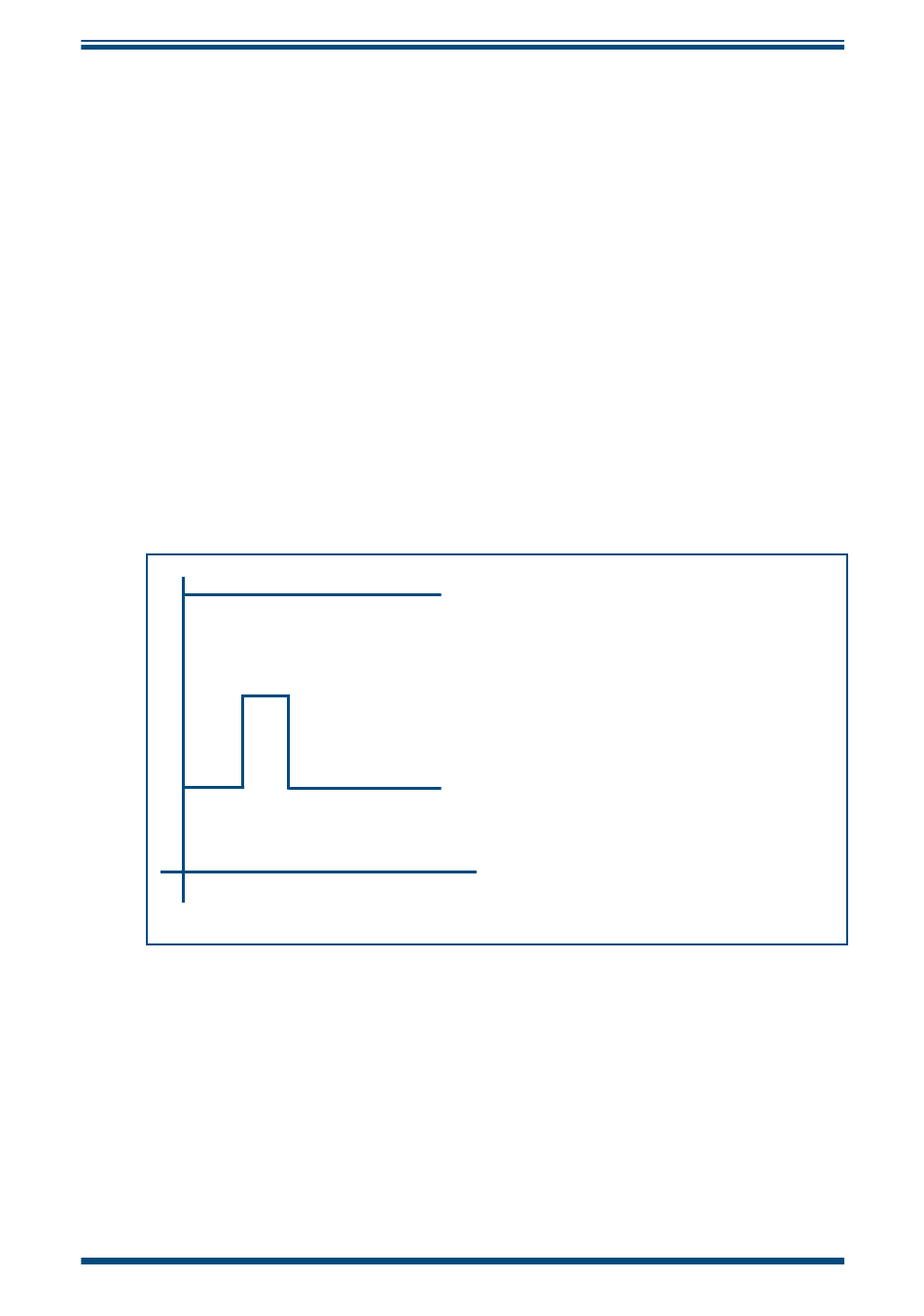

t1
t2
t0
Nehmen Sie die Verbindungen wie folgt vor:
•
Klemme 1 & 2: 230 V - 50 Hz Spannungsversorgung
•
Klemme 3 & 4: Anschluss des Elektro-Ventils
•
Klemme 5 & 6: zur Verbindung mit den Klemme 37 und 38 in der Steuereinheit
Um die Regelsequenz des Spülsystems zu ändern, beachten Sie bitte die Betriebsanleitung
der Steuerung.
Michell Instruments
t3
>
t0
Beginn des Zyklus, 4-20 mA blockiert
t1
Zeit zwischen dem Zyklusbeginn
und der Ventilöffnung
t2
Zeitraum über den das Ventil geöffnet ist
t3
Dauer der 4-20 mA-Blockade
ANHANG E
53
