QMA401 Bedienungsanleitung
6.3.1
Anschlussart (Serielle Verbindung RS485 oder USB)
Wählen Sie den COM-Kanal, an dem der Analysator angeschlossen ist.
6.3.1.1 RS485-Verbindung
Ein RS485/RS232-Umsetzer muss für eine Verbindung zu einem im PC eingebauten seriellen
Kanal eingesetzt werden, ebenso beim Anschluss an einen RS232/USB-Adapter.

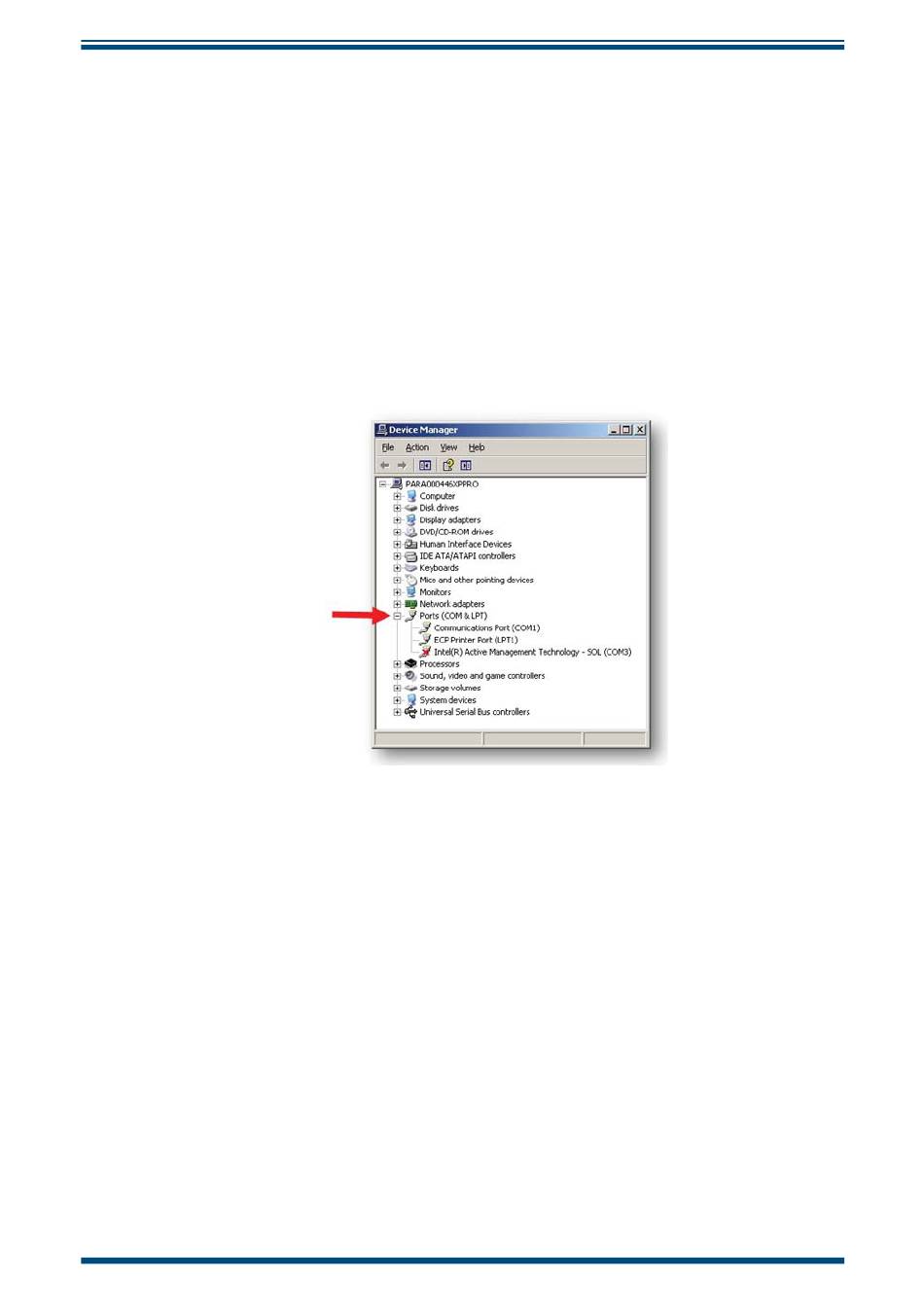

Um die einem USB/RS232-Adapter zugewiesene COM-Kanalnummer zu fi nden, öffnen Sie in
Windows den 'Geräte-Manager' und dort das Unterverzeichnis 'Ports (COM & LPT)'.
Der USB/RS232-Adapter sollte dort zusammen mit der COM-Portnummer gelistet sein.
6.3.1.2 USB-Verbindung
Bei einer direkten USB-Verbindung erscheint der Analysator im 'Geräte-Manager' als virtueller
serieller Kanal mit der Bezeichnung 'Michell Instruments USB to UART Bridge Controller',
gefolgt von der zugewiesenen COM-Kanalnummer, z.B. COM3.
6.3.1.3 Modbus TCP-Verbindung (Ethernet)
Geben Sie die IP-Adresse und die Portnummer des Analysators ein.
Michell Instruments
APPLIKATIONSSOFTWARE
47
