QMA401 Bedienungsanleitung
Nach Beendigung dieser 30 Sekunden dauernden Messphase fällt V1 ab und V2 wird erregt.
Nun strömt das Referenzgas vom Feuchtegenerator zur Sensorzelle. Dies ist der Beginn der
Phase 2 (s. Abb. 28).
Das Kalibrier-Referenzgas wird für weitere 30 Sekunden gemessen; dann fällt V2 ab und der
Zyklus beginnt von neuem.
Die inaktiven Gaspfade werden während jeder Phase kontinuierlich gespült; dies sind die
grün dargestellten Pfade in den Abb. 25 und 26.
HE1
DD
MFC
QCH
PS
Der Analysator führt nun eine Anzahl von „Setz"-Zyklen aus, um sicherzustellen, dass das
interne Probenahmesystem mit dem Kalibriergas völlig im Gleichgewicht steht, bevor die
Kalibrierdaten aufgenommen werden.
Nachdem das System die vorgewählte Anzahl von Setz-Zyklen durchgeführt hat, beginnt
es mit den Kalibrier-Zyklen. Während diesen Zyklen wird die Frequenzdifferenz zwischen
dem Kalibrier-Referenzgas und dem trockenen Gas gemessen. Da der Feuchtegehalt des
Kalibriergases bekannt ist, entspricht die Differenz aus diesem Wert und dem gemessenen
Feuchtewert dem Messfehler im System.
Der QMA401-Analysator speichert den gemessenen Kalibrierwert und kompensiert
automatisch alle nachfolgenden Messwerte für irgendwelche Verschiebung, die mit der
Werkskalibrierkurve passiert sind.
Michell Instruments
DD
MG
V1
FC1
QCH
Trockenmittel-Einsatz
Massen-Durchfl ussregler
Sensorzelle
Drucksensor

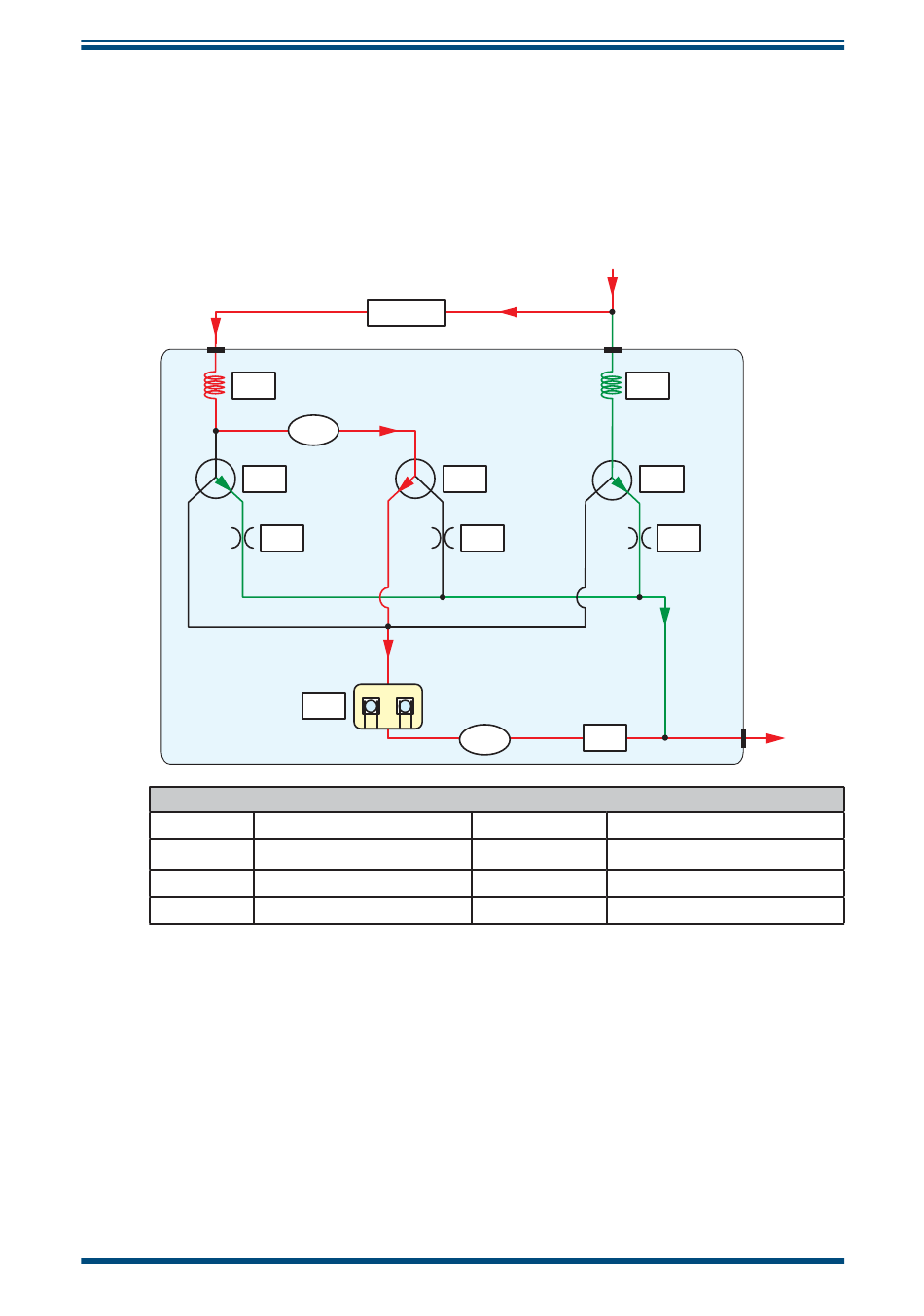

Abb 28
Kalibrierzyklus (Phase 2) - Messgasfl uss
GASEINLASS
V2
FC2
MFC
PS
Bezeichnungen
MG
V1, V2, V3
HE1, HE2
FC1, FC2, FC3
BETRIEB
HE2
V3
FC3
GASAUSLASS
Feuchte-Generator
Magnetventile
Wärmetauscher
Volumenstrom-Regler
39
