QMA401 Bedienungsanleitung
Nach einer 30 Sekunden dauernden Entnahmephase fällt V1 ab und sperrt die Zufuhr des
trockenen Gasstroms zur Sensorzelle. V3 zieht an, um das Probegas für weitere 30 Sekunden
zur Sensorzelle strömen zu lassen (roter Pfad in Abb. 26). Die Pfade für das Referenzgas und
das Probegas sind Grün dargestellt. Diese Pfade werden während der zweiten Messphase
kontinuierlich gespült.
HE1
V1
DD
MFC
QCH
PS
Während der zweiten Phase des Messzyklus wird erneut die Frequenzdifferenz zwischen
dem Sensor- und dem Referenz-Kristall gemessen (sog. feuchtes Stadium). Die zwischen
dem trockenen und dem feuchten Stadium gemessene Frequenzdifferenz ist nach einer
entsprechenden Signalverarbeitung proportional zum Feuchtegehalt des Probegases.
Michell Instruments
DD
MG
FC1
QCH
Bezeichnungen
Trockenmittel-Einsatz
Massen-Durchfl ussregler
Sensorzelle
Drucksensor

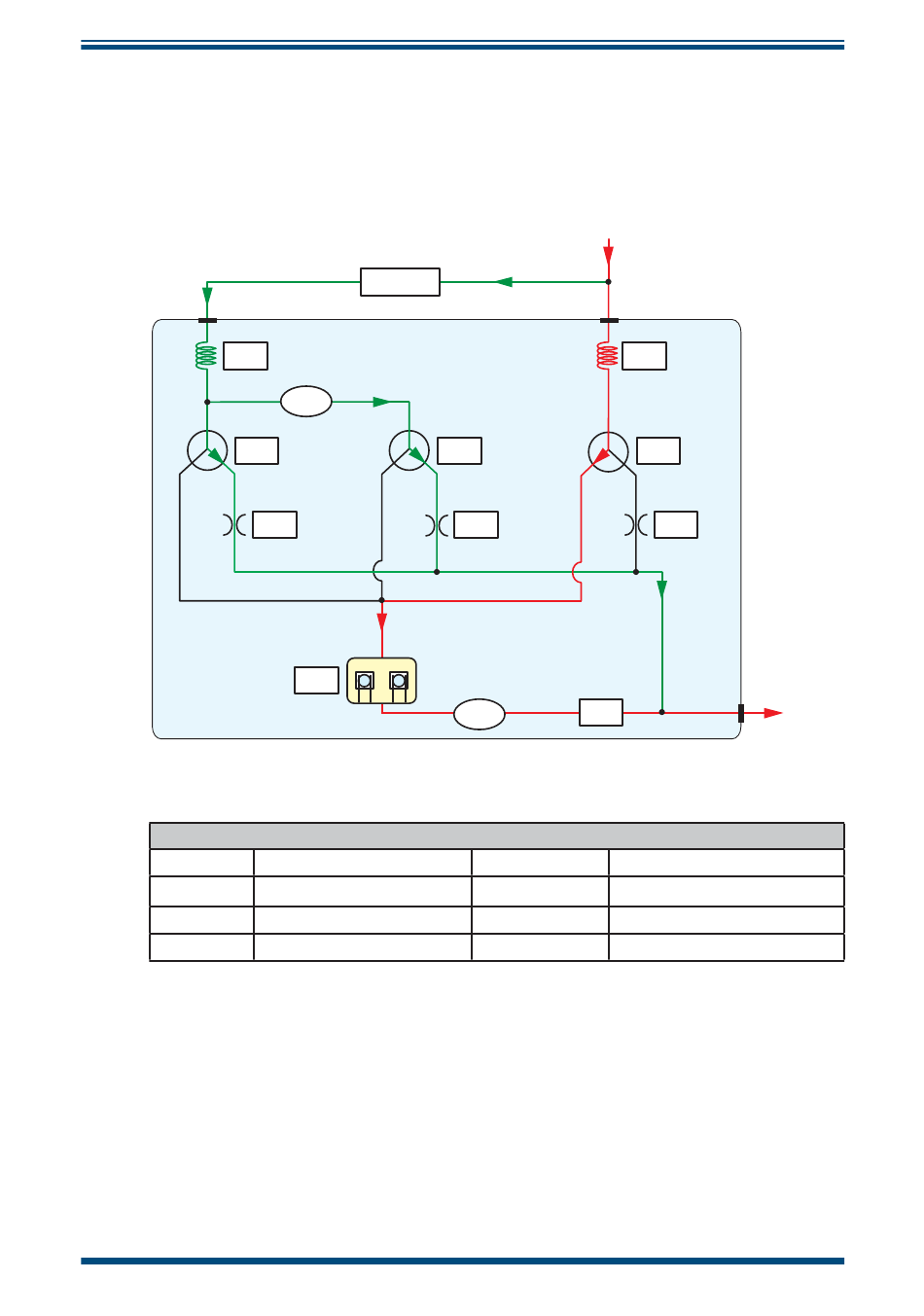

Abb 26
Messzyklus (Phase 2) – Kalibriergasfl uss
GASEINLASS
V2
FC2
MFC
PS
Feuchte-Generator
MG
Magnetventile
V1, V2, V3
Wärmetauscher
HE1, HE2
Volumenstrom-Regler
FC1, FC2, FC3
BETRIEB
HE2
V3
FC3
GASAUSLASS
