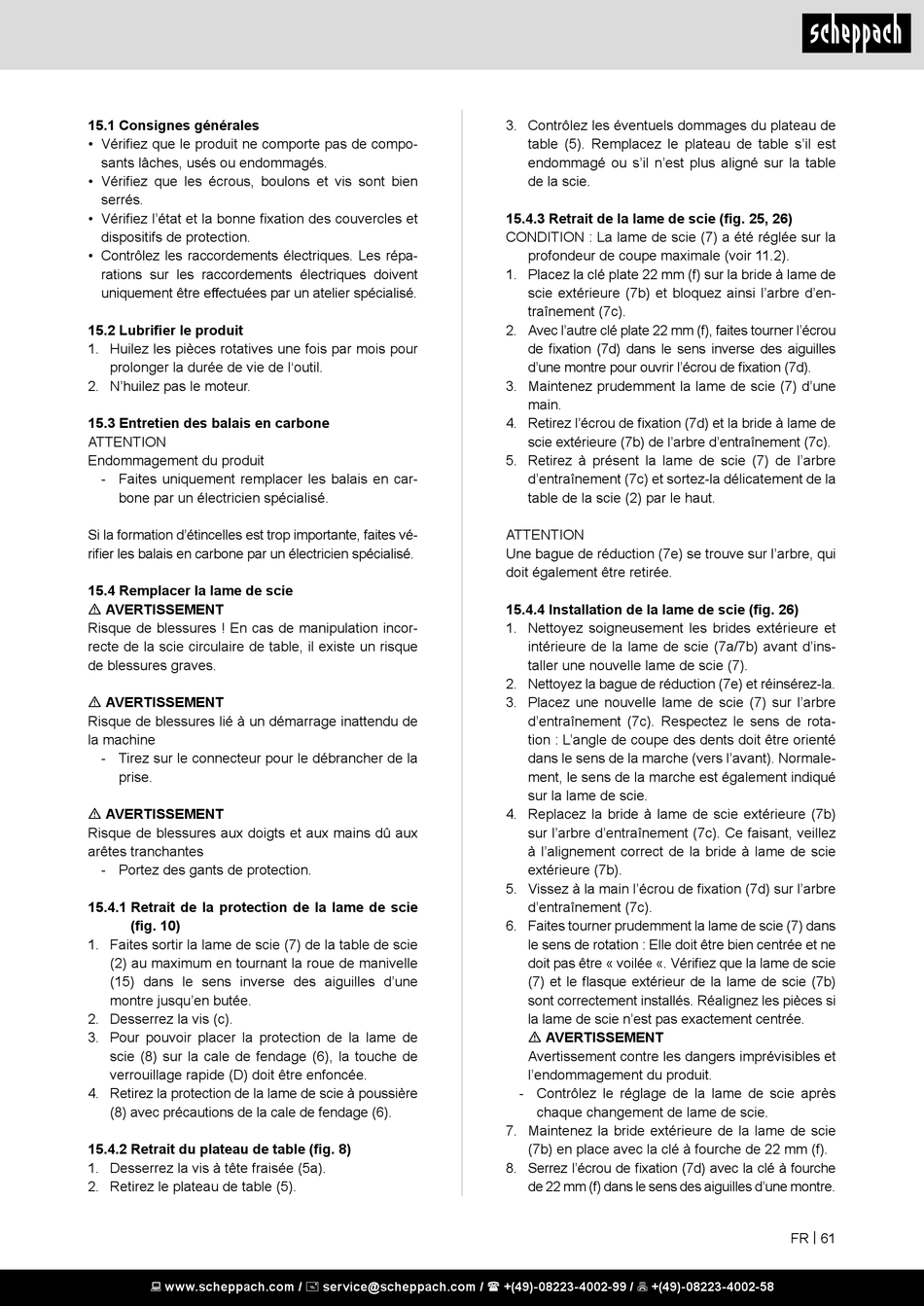

15.1 Consignes générales
• Vérifiez que le produit ne comporte pas de compo-
sants lâches, usés ou endommagés.
• Vérifiez que les écrous, boulons et vis sont bien
serrés.
• Vérifiez l'état et la bonne fixation des couvercles et
dispositifs de protection.
• Contrôlez les raccordements électriques. Les répa-
rations sur les raccordements électriques doivent
uniquement être effectuées par un atelier spécialisé.
15.2 Lubrifier le produit
1. Huilez les pièces rotatives une fois par mois pour
prolonger la durée de vie de l'outil.
2. N'huilez pas le moteur.
15.3 Entretien des balais en carbone
ATTENTION
Endommagement du produit
- Faites uniquement remplacer les balais en car-
bone par un électricien spécialisé.
Si la formation d'étincelles est trop importante, faites vé-
rifier les balais en carbone par un électricien spécialisé.
15.4 Remplacer la lame de scie
m AVERTISSEMENT
Risque de blessures ! En cas de manipulation incor-
recte de la scie circulaire de table, il existe un risque
de blessures graves.
m AVERTISSEMENT
Risque de blessures lié à un démarrage inattendu de
la machine
- Tirez sur le connecteur pour le débrancher de la
prise.
m AVERTISSEMENT
Risque de blessures aux doigts et aux mains dû aux
arêtes tranchantes
- Portez des gants de protection.
15.4.1 Retrait de la protection de la lame de scie
(fig. 10)
1. Faites sortir la lame de scie (7) de la table de scie
(2) au maximum en tournant la roue de manivelle
(15) dans le sens inverse des aiguilles d'une
montre jusqu'en butée.
2. Desserrez la vis (c).
3. Pour pouvoir placer la protection de la lame de
scie (8) sur la cale de fendage (6), la touche de
verrouillage rapide (D) doit être enfoncée.
4. Retirez la protection de la lame de scie à poussière
(8) avec précautions de la cale de fendage (6).
15.4.2 Retrait du plateau de table (fig. 8)
1. Desserrez la vis à tête fraisée (5a).
2. Retirez le plateau de table (5).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Contrôlez les éventuels dommages du plateau de
table (5). Remplacez le plateau de table s'il est
endommagé ou s'il n'est plus aligné sur la table
de la scie.
15.4.3 Retrait de la lame de scie (fig. 25, 26)
CONDITION : La lame de scie (7) a été réglée sur la
profondeur de coupe maximale (voir 11.2).
1. Placez la clé plate 22 mm (f) sur la bride à lame de
scie extérieure (7b) et bloquez ainsi l'arbre d'en-
traînement (7c).
2. Avec l'autre clé plate 22 mm (f), faites tourner l'écrou
de fixation (7d) dans le sens inverse des aiguilles
d'une montre pour ouvrir l'écrou de fixation (7d).
3. Maintenez prudemment la lame de scie (7) d'une
main.
4. Retirez l'écrou de fixation (7d) et la bride à lame de
scie extérieure (7b) de l'arbre d'entraînement (7c).
5. Retirez à présent la lame de scie (7) de l'arbre
d'entraînement (7c) et sortez-la délicatement de la
table de la scie (2) par le haut.
ATTENTION
Une bague de réduction (7e) se trouve sur l'arbre, qui
doit également être retirée.
15.4.4 Installation de la lame de scie (fig. 26)
1. Nettoyez soigneusement les brides extérieure et
intérieure de la lame de scie (7a/7b) avant d'ins-
taller une nouvelle lame de scie (7).
2. Nettoyez la bague de réduction (7e) et réinsérez-la.
3. Placez une nouvelle lame de scie (7) sur l'arbre
d'entraînement (7c). Respectez le sens de rota-
tion : L'angle de coupe des dents doit être orienté
dans le sens de la marche (vers l'avant). Normale-
ment, le sens de la marche est également indiqué
sur la lame de scie.
4. Replacez la bride à lame de scie extérieure (7b)
sur l'arbre d'entraînement (7c). Ce faisant, veillez
à l'alignement correct de la bride à lame de scie
extérieure (7b).
5. Vissez à la main l'écrou de fixation (7d) sur l'arbre
d'entraînement (7c).
6. Faites tourner prudemment la lame de scie (7) dans
le sens de rotation : Elle doit être bien centrée et ne
doit pas être « voilée «. Vérifiez que la lame de scie
(7) et le flasque extérieur de la lame de scie (7b)
sont correctement installés. Réalignez les pièces si
la lame de scie n'est pas exactement centrée.
m AVERTISSEMENT
Avertissement contre les dangers imprévisibles et
l'endommagement du produit.
- Contrôlez le réglage de la lame de scie après
chaque changement de lame de scie.
7. Maintenez la bride extérieure de la lame de scie
(7b) en place avec la clé à fourche de 22 mm (f).
8. Serrez l'écrou de fixation (7d) avec la clé à fourche
de 22 mm (f) dans le sens des aiguilles d'une montre.
