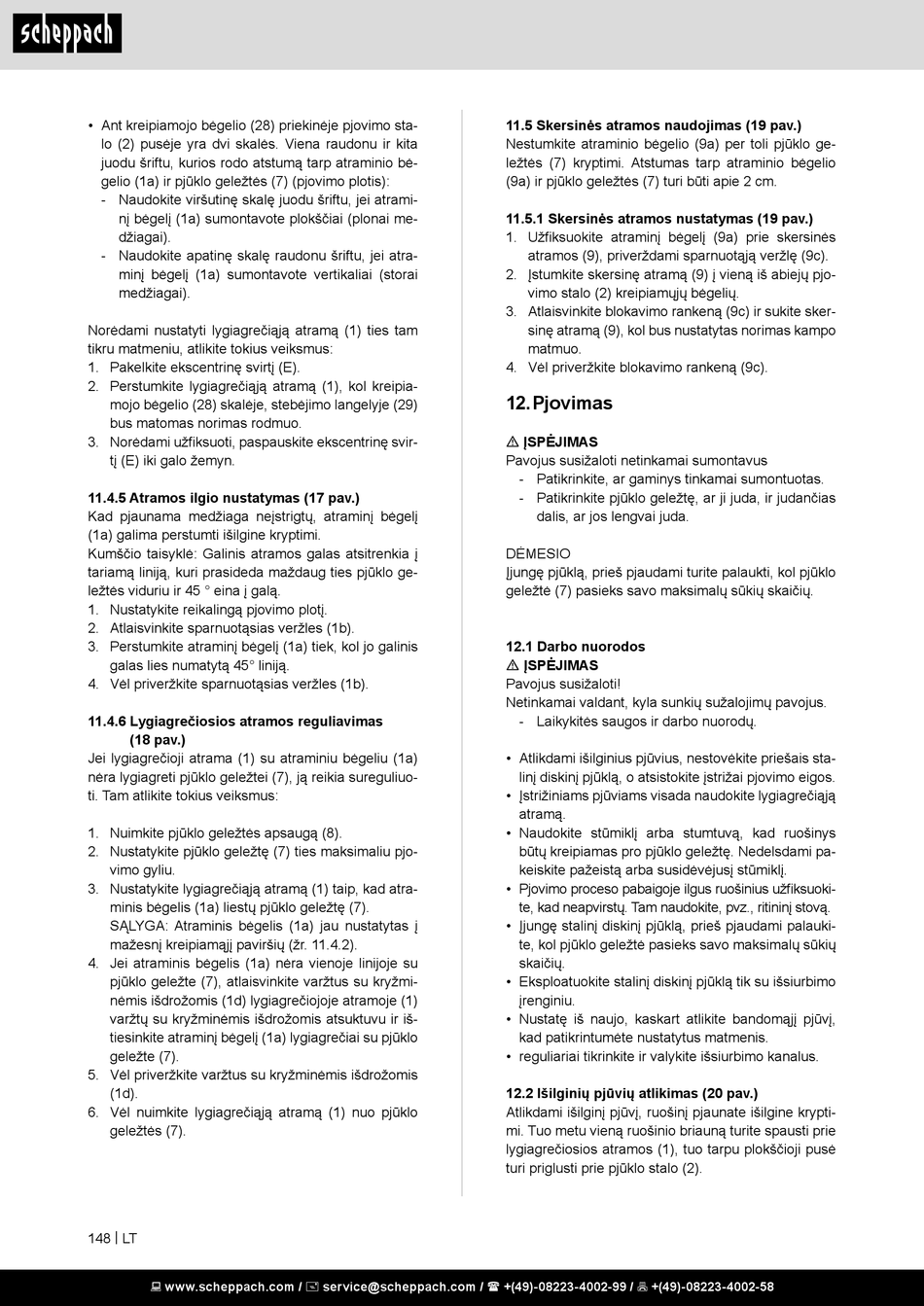

• Ant kreipiamojo bėgelio (28) priekinėje pjovimo sta-
lo (2) pusėje yra dvi skalės. Viena raudonu ir kita
juodu šriftu, kurios rodo atstumą tarp atraminio bė-
gelio (1a) ir pjūklo geležtės (7) (pjovimo plotis):
- Naudokite viršutinę skalę juodu šriftu, jei atrami-
nį bėgelį (1a) sumontavote plokščiai (plonai me-
džiagai).
- Naudokite apatinę skalę raudonu šriftu, jei atra-
minį bėgelį (1a) sumontavote vertikaliai (storai
medžiagai).
Norėdami nustatyti lygiagrečiąją atramą (1) ties tam
tikru matmeniu, atlikite tokius veiksmus:
1. Pakelkite ekscentrinę svirtį (E).
2. Perstumkite lygiagrečiąją atramą (1), kol kreipia-
mojo bėgelio (28) skalėje, stebėjimo langelyje (29)
bus matomas norimas rodmuo.
3. Norėdami užfiksuoti, paspauskite ekscentrinę svir-
tį (E) iki galo žemyn.
11.4.5 Atramos ilgio nustatymas (17 pav.)
Kad pjaunama medžiaga neįstrigtų, atraminį bėgelį
(1a) galima perstumti išilgine kryptimi.
Kumščio taisyklė: Galinis atramos galas atsitrenkia į
tariamą liniją, kuri prasideda maždaug ties pjūklo ge-
ležtės viduriu ir 45 ° eina į galą.
1. Nustatykite reikalingą pjovimo plotį.
2. Atlaisvinkite sparnuotąsias veržles (1b).
3. Perstumkite atraminį bėgelį (1a) tiek, kol jo galinis
galas lies numatytą 45° liniją.
4. Vėl priveržkite sparnuotąsias veržles (1b).
11.4.6 Lygiagrečiosios atramos reguliavimas
(18 pav.)
Jei lygiagrečioji atrama (1) su atraminiu bėgeliu (1a)
nėra lygiagreti pjūklo geležtei (7), ją reikia sureguliuo-
ti. Tam atlikite tokius veiksmus:
1. Nuimkite pjūklo geležtės apsaugą (8).
2. Nustatykite pjūklo geležtę (7) ties maksimaliu pjo-
vimo gyliu.
3. Nustatykite lygiagrečiąją atramą (1) taip, kad atra-
minis bėgelis (1a) liestų pjūklo geležtę (7).
SĄLYGA: Atraminis bėgelis (1a) jau nustatytas į
mažesnį kreipiamąjį paviršių (žr. 11.4.2).
4. Jei atraminis bėgelis (1a) nėra vienoje linijoje su
pjūklo geležte (7), atlaisvinkite varžtus su kryžmi-
nėmis išdrožomis (1d) lygiagrečiojoje atramoje (1)
varžtų su kryžminėmis išdrožomis atsuktuvu ir iš-
tiesinkite atraminį bėgelį (1a) lygiagrečiai su pjūklo
geležte (7).
5. Vėl priveržkite varžtus su kryžminėmis išdrožomis
(1d).
6. Vėl nuimkite lygiagrečiąją atramą (1) nuo pjūklo
geležtės (7).
148 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
11.5 Skersinės atramos naudojimas (19 pav.)
Nestumkite atraminio bėgelio (9a) per toli pjūklo ge-
ležtės (7) kryptimi. Atstumas tarp atraminio bėgelio
(9a) ir pjūklo geležtės (7) turi būti apie 2 cm.
11.5.1 Skersinės atramos nustatymas (19 pav.)
1. Užfiksuokite atraminį bėgelį (9a) prie skersinės
atramos (9), priverždami sparnuotąją veržlę (9c).
2. Įstumkite skersinę atramą (9) į vieną iš abiejų pjo-
vimo stalo (2) kreipiamųjų bėgelių.
3. Atlaisvinkite blokavimo rankeną (9c) ir sukite sker-
sinę atramą (9), kol bus nustatytas norimas kampo
matmuo.
4. Vėl priveržkite blokavimo rankeną (9c).

12. Pjovimas

m ĮSPĖJIMAS
Pavojus susižaloti netinkamai sumontavus
- Patikrinkite, ar gaminys tinkamai sumontuotas.
- Patikrinkite pjūklo geležtę, ar ji juda, ir judančias
dalis, ar jos lengvai juda.
DĖMESIO
Įjungę pjūklą, prieš pjaudami turite palaukti, kol pjūklo
geležtė (7) pasieks savo maksimalų sūkių skaičių.

12.1 Darbo nuorodos

m ĮSPĖJIMAS
Pavojus susižaloti!
Netinkamai valdant, kyla sunkių sužalojimų pavojus.
- Laikykitės saugos ir darbo nuorodų.
• Atlikdami išilginius pjūvius, nestovėkite priešais sta-
linį diskinį pjūklą, o atsistokite įstrižai pjovimo eigos.
• Įstrižiniams pjūviams visada naudokite lygiagrečiąją
atramą.
• Naudokite stūmiklį arba stumtuvą, kad ruošinys
būtų kreipiamas pro pjūklo geležtę. Nedelsdami pa-
keiskite pažeistą arba susidėvėjusį stūmiklį.
• Pjovimo proceso pabaigoje ilgus ruošinius užfiksuoki-
te, kad neapvirstų. Tam naudokite, pvz., ritininį stovą.
• Įjungę stalinį diskinį pjūklą, prieš pjaudami palauki-
te, kol pjūklo geležtė pasieks savo maksimalų sūkių
skaičių.
• Eksploatuokite stalinį diskinį pjūklą tik su išsiurbimo
įrenginiu.
• Nustatę iš naujo, kaskart atlikite bandomąjį pjūvį,
kad patikrintumėte nustatytus matmenis.
• reguliariai tikrinkite ir valykite išsiurbimo kanalus.
12.2 Išilginių pjūvių atlikimas (20 pav.)
Atlikdami išilginį pjūvį, ruošinį pjaunate išilgine krypti-
mi. Tuo metu vieną ruošinio briauną turite spausti prie
lygiagrečiosios atramos (1), tuo tarpu plokščioji pusė
turi priglusti prie pjūklo stalo (2).
