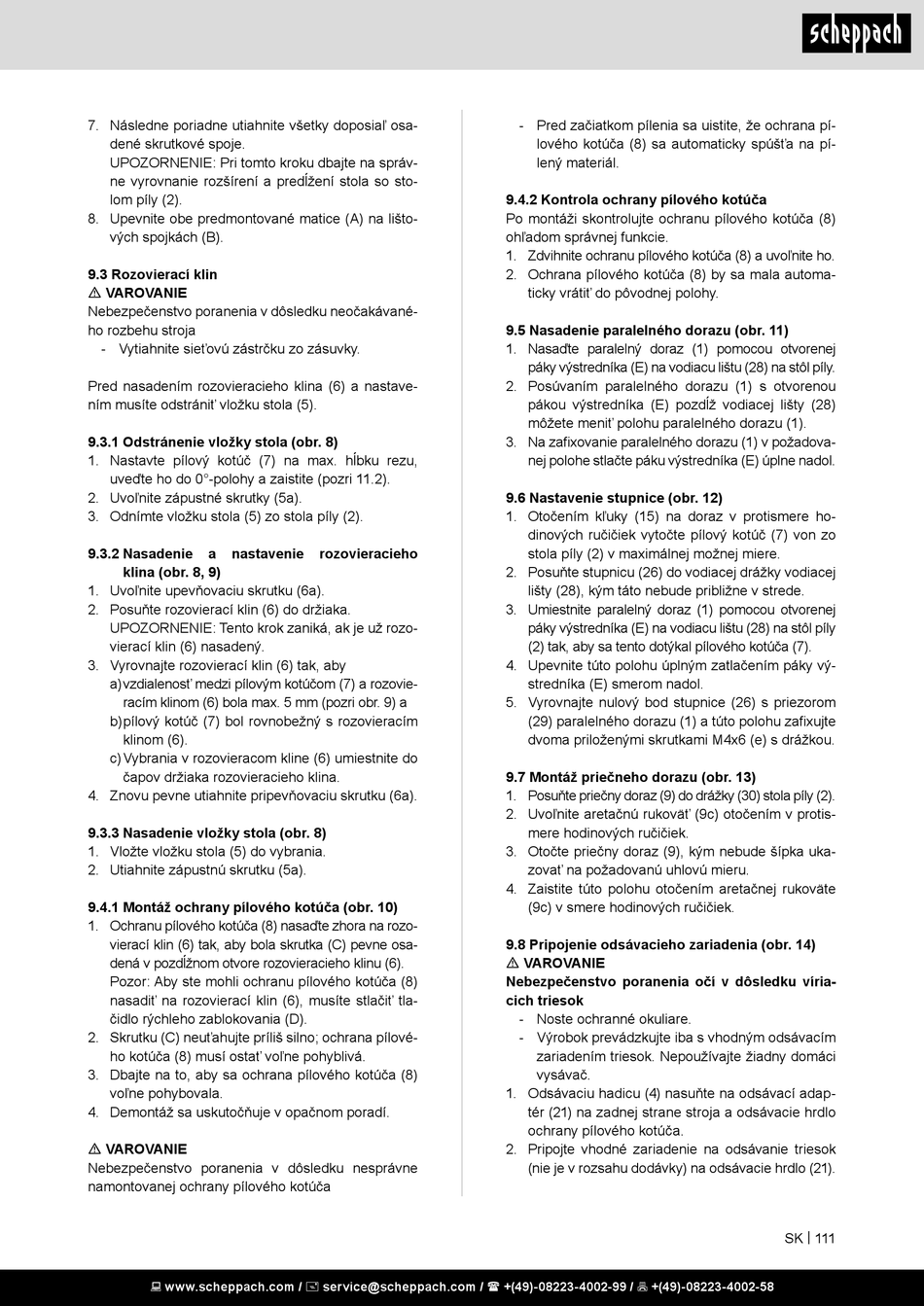

7. Následne poriadne utiahnite všetky doposiaľ osa-
dené skrutkové spoje.
UPOZORNENIE: Pri tomto kroku dbajte na správ-
ne vyrovnanie rozšírení a predĺžení stola so sto-
lom píly (2).
8. Upevnite obe predmontované matice (A) na lišto-
vých spojkách (B).
9.3 Rozovierací klin
m VAROVANIE
Nebezpečenstvo poranenia v dôsledku neočakávané-
ho rozbehu stroja
- Vytiahnite sieťovú zástrčku zo zásuvky.
Pred nasadením rozovieracieho klina (6) a nastave-
ním musíte odstrániť vložku stola (5).
9.3.1 Odstránenie vložky stola (obr. 8)
1. Nastavte pílový kotúč (7) na max. hĺbku rezu,
uveďte ho do 0°-polohy a zaistite (pozri 11.2).
2. Uvoľnite zápustné skrutky (5a).
3. Odnímte vložku stola (5) zo stola píly (2).
9.3.2 Nasadenie a nastavenie
klina (obr. 8, 9)
1. Uvoľnite upevňovaciu skrutku (6a).
2. Posuňte rozovierací klin (6) do držiaka.
UPOZORNENIE: Tento krok zaniká, ak je už rozo-
vierací klin (6) nasadený.
3. Vyrovnajte rozovierací klin (6) tak, aby
a) vzdialenosť medzi pílovým kotúčom (7) a rozovie-
racím klinom (6) bola max. 5 mm (pozri obr. 9) a
b) pílový kotúč (7) bol rovnobežný s rozovieracím
klinom (6).
c) Vybrania v rozovieracom kline (6) umiestnite do
čapov držiaka rozovieracieho klina.
4. Znovu pevne utiahnite pripevňovaciu skrutku (6a).
9.3.3 Nasadenie vložky stola (obr. 8)
1. Vložte vložku stola (5) do vybrania.
2. Utiahnite zápustnú skrutku (5a).
9.4.1 Montáž ochrany pílového kotúča (obr. 10)
1. Ochranu pílového kotúča (8) nasaďte zhora na rozo-
vierací klin (6) tak, aby bola skrutka (C) pevne osa-
dená v pozdĺžnom otvore rozovieracieho klinu (6).
Pozor: Aby ste mohli ochranu pílového kotúča (8)
nasadiť na rozovierací klin (6), musíte stlačiť tla-
čidlo rýchleho zablokovania (D).
2. Skrutku (C) neuťahujte príliš silno; ochrana pílové-
ho kotúča (8) musí ostať voľne pohyblivá.
3. Dbajte na to, aby sa ochrana pílového kotúča (8)
voľne pohybovala.
4. Demontáž sa uskutočňuje v opačnom poradí.
m VAROVANIE
Nebezpečenstvo poranenia v dôsledku nesprávne
namontovanej ochrany pílového kotúča
