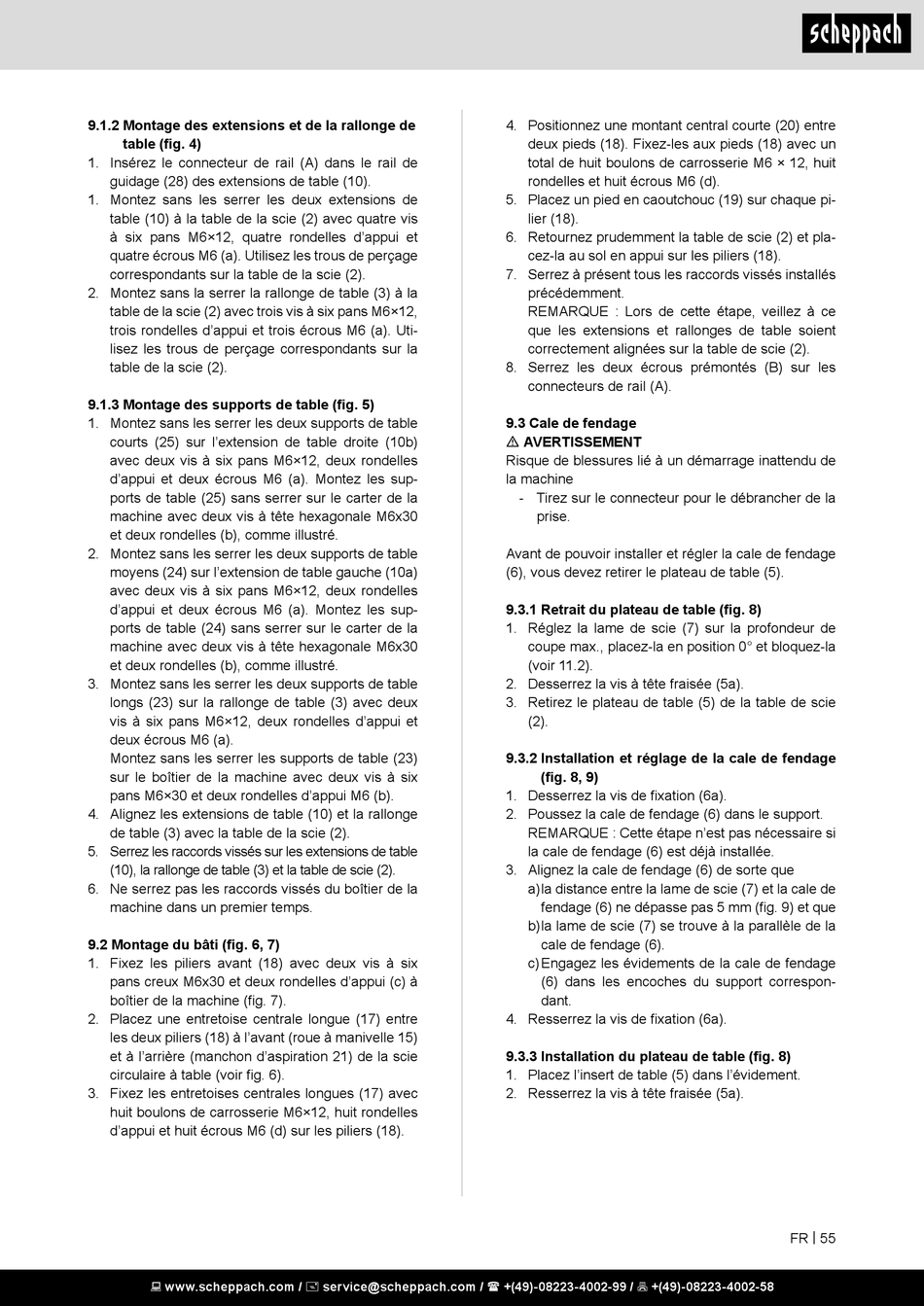

9.1.2 Montage des extensions et de la rallonge de
table (fig. 4)
1. Insérez le connecteur de rail (A) dans le rail de
guidage (28) des extensions de table (10).
1. Montez sans les serrer les deux extensions de
table (10) à la table de la scie (2) avec quatre vis
à six pans M6×12, quatre rondelles d'appui et
quatre écrous M6 (a). Utilisez les trous de perçage
correspondants sur la table de la scie (2).
2. Montez sans la serrer la rallonge de table (3) à la
table de la scie (2) avec trois vis à six pans M6×12,
trois rondelles d'appui et trois écrous M6 (a). Uti-
lisez les trous de perçage correspondants sur la
table de la scie (2).
9.1.3 Montage des supports de table (fig. 5)
1. Montez sans les serrer les deux supports de table
courts (25) sur l'extension de table droite (10b)
avec deux vis à six pans M6×12, deux rondelles
d'appui et deux écrous M6 (a). Montez les sup-
ports de table (25) sans serrer sur le carter de la
machine avec deux vis à tête hexagonale M6x30
et deux rondelles (b), comme illustré.
2. Montez sans les serrer les deux supports de table
moyens (24) sur l'extension de table gauche (10a)
avec deux vis à six pans M6×12, deux rondelles
d'appui et deux écrous M6 (a). Montez les sup-
ports de table (24) sans serrer sur le carter de la
machine avec deux vis à tête hexagonale M6x30
et deux rondelles (b), comme illustré.
3. Montez sans les serrer les deux supports de table
longs (23) sur la rallonge de table (3) avec deux
vis à six pans M6×12, deux rondelles d'appui et
deux écrous M6 (a).
Montez sans les serrer les supports de table (23)
sur le boîtier de la machine avec deux vis à six
pans M6×30 et deux rondelles d'appui M6 (b).
4. Alignez les extensions de table (10) et la rallonge
de table (3) avec la table de la scie (2).
5. Serrez les raccords vissés sur les extensions de table
(10), la rallonge de table (3) et la table de scie (2).
6. Ne serrez pas les raccords vissés du boîtier de la
machine dans un premier temps.
9.2 Montage du bâti (fig. 6, 7)
1. Fixez les piliers avant (18) avec deux vis à six
pans creux M6x30 et deux rondelles d'appui (c) à
boîtier de la machine (fig. 7).
2. Placez une entretoise centrale longue (17) entre
les deux piliers (18) à l'avant (roue à manivelle 15)
et à l'arrière (manchon d'aspiration 21) de la scie
circulaire à table (voir fig. 6).
3. Fixez les entretoises centrales longues (17) avec
huit boulons de carrosserie M6×12, huit rondelles
d'appui et huit écrous M6 (d) sur les piliers (18).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4. Positionnez une montant central courte (20) entre
deux pieds (18). Fixez-les aux pieds (18) avec un
total de huit boulons de carrosserie M6 × 12, huit
rondelles et huit écrous M6 (d).
5. Placez un pied en caoutchouc (19) sur chaque pi-
lier (18).
6. Retournez prudemment la table de scie (2) et pla-
cez-la au sol en appui sur les piliers (18).
7. Serrez à présent tous les raccords vissés installés
précédemment.
REMARQUE : Lors de cette étape, veillez à ce
que les extensions et rallonges de table soient
correctement alignées sur la table de scie (2).
8. Serrez les deux écrous prémontés (B) sur les
connecteurs de rail (A).
9.3 Cale de fendage
m AVERTISSEMENT
Risque de blessures lié à un démarrage inattendu de
la machine
- Tirez sur le connecteur pour le débrancher de la
prise.
Avant de pouvoir installer et régler la cale de fendage
(6), vous devez retirer le plateau de table (5).
9.3.1 Retrait du plateau de table (fig. 8)
1. Réglez la lame de scie (7) sur la profondeur de
coupe max., placez-la en position 0° et bloquez-la
(voir 11.2).
2. Desserrez la vis à tête fraisée (5a).
3. Retirez le plateau de table (5) de la table de scie
(2).
9.3.2 Installation et réglage de la cale de fendage
(fig. 8, 9)
1. Desserrez la vis de fixation (6a).
2. Poussez la cale de fendage (6) dans le support.
REMARQUE : Cette étape n'est pas nécessaire si
la cale de fendage (6) est déjà installée.
3. Alignez la cale de fendage (6) de sorte que
a) la distance entre la lame de scie (7) et la cale de
fendage (6) ne dépasse pas 5 mm (fig. 9) et que
b) la lame de scie (7) se trouve à la parallèle de la
cale de fendage (6).
c) Engagez les évidements de la cale de fendage
(6) dans les encoches du support correspon-
dant.
4. Resserrez la vis de fixation (6a).
9.3.3 Installation du plateau de table (fig. 8)
1. Placez l'insert de table (5) dans l'évidement.
2. Resserrez la vis à tête fraisée (5a).
