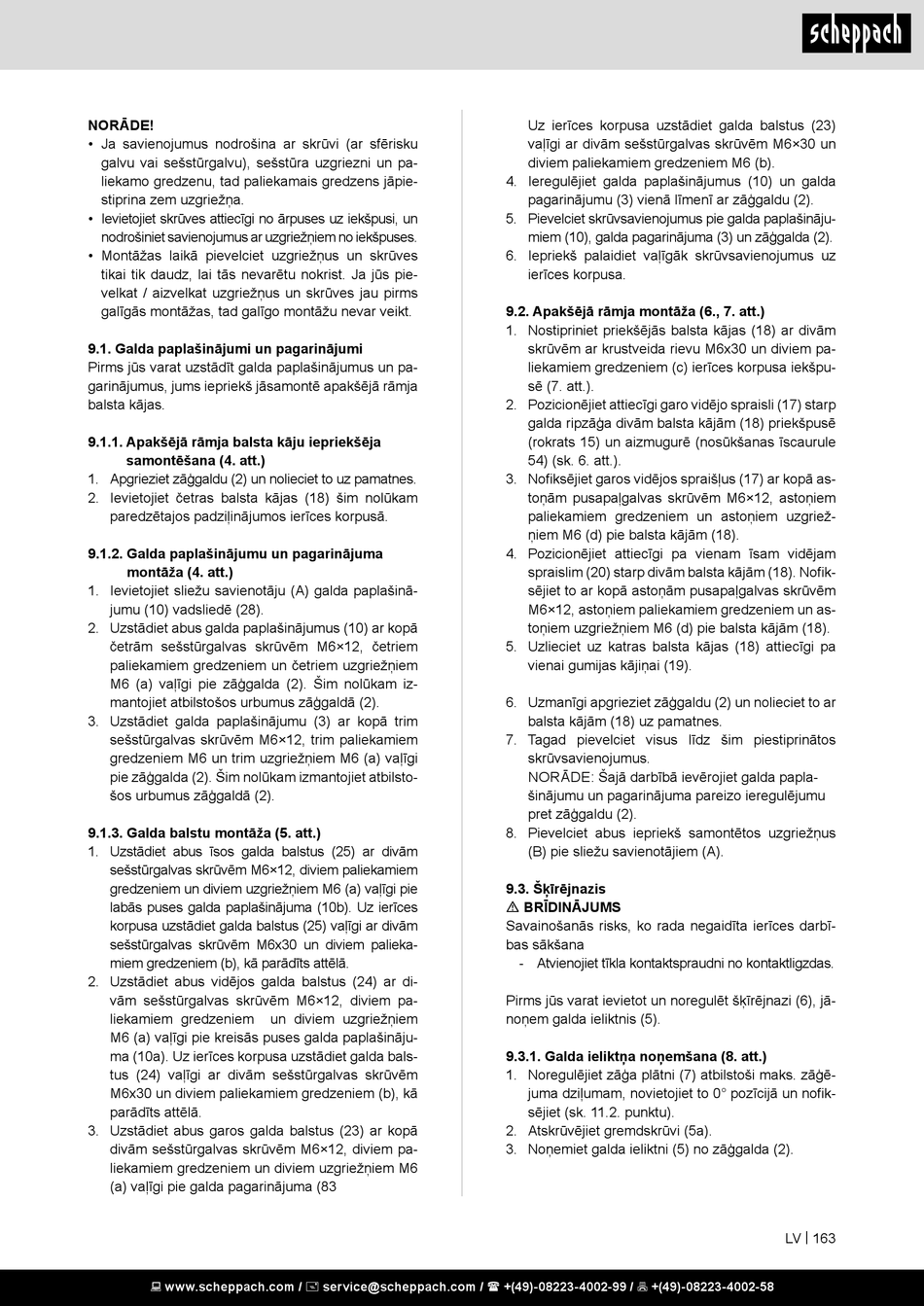

NORĀDE!
• Ja savienojumus nodrošina ar skrūvi (ar sfērisku
galvu vai sešstūrgalvu), sešstūra uzgriezni un pa-
liekamo gredzenu, tad paliekamais gredzens jāpie-
stiprina zem uzgriežņa.
• Ievietojiet skrūves attiecīgi no ārpuses uz iekšpusi, un
nodrošiniet savienojumus ar uzgriežņiem no iekšpuses.
• Montāžas laikā pievelciet uzgriežņus un skrūves
tikai tik daudz, lai tās nevarētu nokrist. Ja jūs pie-
velkat / aizvelkat uzgriežņus un skrūves jau pirms
galīgās montāžas, tad galīgo montāžu nevar veikt.
9.1. Galda paplašinājumi un pagarinājumi
Pirms jūs varat uzstādīt galda paplašinājumus un pa-
garinājumus, jums iepriekš jāsamontē apakšējā rāmja
balsta kājas.
9.1.1. Apakšējā rāmja balsta kāju iepriekšēja
samontēšana (4. att.)
1. Apgrieziet zāģgaldu (2) un nolieciet to uz pamatnes.
2. Ievietojiet četras balsta kājas (18) šim nolūkam
paredzētajos padziļinājumos ierīces korpusā.
9.1.2. Galda paplašinājumu un pagarinājuma
montāža (4. att.)
1. Ievietojiet sliežu savienotāju (A) galda paplašinā-
jumu (10) vadsliedē (28).
2. Uzstādiet abus galda paplašinājumus (10) ar kopā
četrām sešstūrgalvas skrūvēm M6×12, četriem
paliekamiem gredzeniem un četriem uzgriežņiem
M6 (a) vaļīgi pie zāģgalda (2). Šim nolūkam iz-
mantojiet atbilstošos urbumus zāģgaldā (2).
3. Uzstādiet galda paplašinājumu (3) ar kopā trim
sešstūrgalvas skrūvēm M6×12, trim paliekamiem
gredzeniem M6 un trim uzgriežņiem M6 (a) vaļīgi
pie zāģgalda (2). Šim nolūkam izmantojiet atbilsto-
šos urbumus zāģgaldā (2).
9.1.3. Galda balstu montāža (5. att.)
1. Uzstādiet abus īsos galda balstus (25) ar divām
sešstūrgalvas skrūvēm M6×12, diviem paliekamiem
gredzeniem un diviem uzgriežņiem M6 (a) vaļīgi pie
labās puses galda paplašinājuma (10b). Uz ierīces
korpusa uzstādiet galda balstus (25) vaļīgi ar divām
sešstūrgalvas skrūvēm M6x30 un diviem palieka-
miem gredzeniem (b), kā parādīts attēlā.
2. Uzstādiet abus vidējos galda balstus (24) ar di-
vām sešstūrgalvas skrūvēm M6×12, diviem pa-
liekamiem gredzeniem
M6 (a) vaļīgi pie kreisās puses galda paplašināju-
ma (10a). Uz ierīces korpusa uzstādiet galda bals-
tus (24) vaļīgi ar divām sešstūrgalvas skrūvēm
M6x30 un diviem paliekamiem gredzeniem (b), kā
parādīts attēlā.
3. Uzstādiet abus garos galda balstus (23) ar kopā
divām sešstūrgalvas skrūvēm M6×12, diviem pa-
liekamiem gredzeniem un diviem uzgriežņiem M6
(a) vaļīgi pie galda pagarinājuma (83
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
un diviem uzgriežņiem
Uz ierīces korpusa uzstādiet galda balstus (23)
vaļīgi ar divām sešstūrgalvas skrūvēm M6×30 un
diviem paliekamiem gredzeniem M6 (b).
4. Ieregulējiet galda paplašinājumus (10) un galda
pagarinājumu (3) vienā līmenī ar zāģgaldu (2).
5. Pievelciet skrūvsavienojumus pie galda paplašināju-
miem (10), galda pagarinājuma (3) un zāģgalda (2).
6. Iepriekš palaidiet vaļīgāk skrūvsavienojumus uz
ierīces korpusa.
9.2. Apakšējā rāmja montāža (6., 7. att.)
1. Nostipriniet priekšējās balsta kājas (18) ar divām
skrūvēm ar krustveida rievu M6x30 un diviem pa-
liekamiem gredzeniem (c) ierīces korpusa iekšpu-
sē (7. att.).
2. Pozicionējiet attiecīgi garo vidējo spraisli (17) starp
galda ripzāģa divām balsta kājām (18) priekšpusē
(rokrats 15) un aizmugurē (nosūkšanas īscaurule
54) (sk. 6. att.).
3. Nofiksējiet garos vidējos spraišļus (17) ar kopā as-
toņām pusapaļgalvas skrūvēm M6×12, astoņiem
paliekamiem gredzeniem un astoņiem uzgriež-
ņiem M6 (d) pie balsta kājām (18).
4. Pozicionējiet attiecīgi pa vienam īsam vidējam
spraislim (20) starp divām balsta kājām (18). Nofik-
sējiet to ar kopā astoņām pusapaļgalvas skrūvēm
M6×12, astoņiem paliekamiem gredzeniem un as-
toņiem uzgriežņiem M6 (d) pie balsta kājām (18).
5. Uzlieciet uz katras balsta kājas (18) attiecīgi pa
vienai gumijas kājiņai (19).
6. Uzmanīgi apgrieziet zāģgaldu (2) un nolieciet to ar
balsta kājām (18) uz pamatnes.
7. Tagad pievelciet visus līdz šim piestiprinātos
skrūvsavienojumus.
NORĀDE: Šajā darbībā ievērojiet galda papla-
šinājumu un pagarinājuma pareizo ieregulējumu
pret zāģgaldu (2).
8. Pievelciet abus iepriekš samontētos uzgriežņus
(B) pie sliežu savienotājiem (A).
9.3. Šķīrējnazis
m BRĪDINĀJUMS
Savainošanās risks, ko rada negaidīta ierīces darbī-
bas sākšana
- Atvienojiet tīkla kontaktspraudni no kontaktligzdas.
Pirms jūs varat ievietot un noregulēt šķīrējnazi (6), jā-
noņem galda ieliktnis (5).
9.3.1. Galda ieliktņa noņemšana (8. att.)
1. Noregulējiet zāģa plātni (7) atbilstoši maks. zāģē-
juma dziļumam, novietojiet to 0° pozīcijā un nofik-
sējiet (sk. 11.2. punktu).
2. Atskrūvējiet gremdskrūvi (5a).
3. Noņemiet galda ieliktni (5) no zāģgalda (2).
