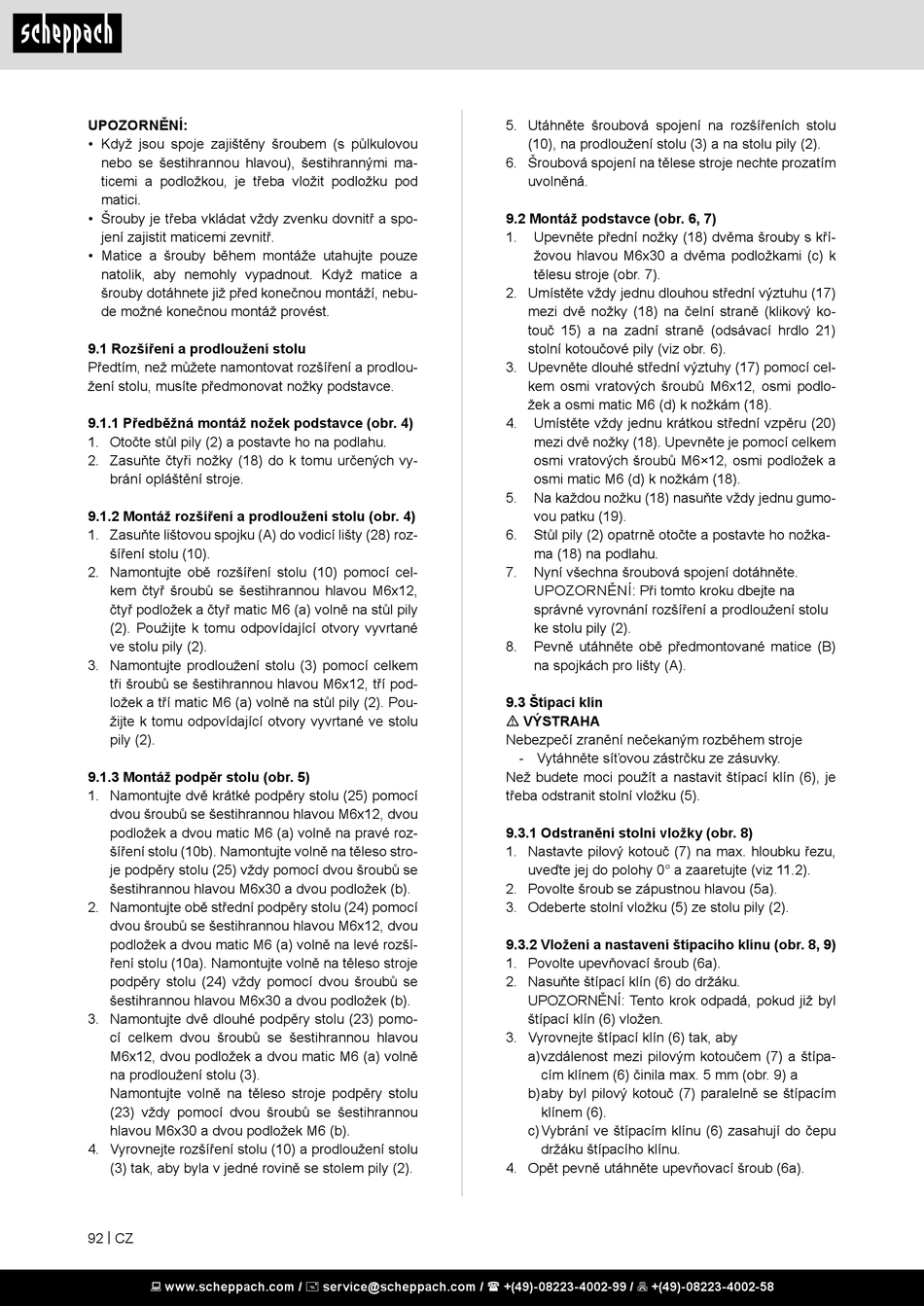

Scheppach 5901318901 Originalbetriebsanleitung Seite 92

UPOZORNĚNÍ:
• Když jsou spoje zajištěny šroubem (s půlkulovou
nebo se šestihrannou hlavou), šestihrannými ma-
ticemi a podložkou, je třeba vložit podložku pod
matici.
• Šrouby je třeba vkládat vždy zvenku dovnitř a spo-
jení zajistit maticemi zevnitř.
• Matice a šrouby během montáže utahujte pouze
natolik, aby nemohly vypadnout. Když matice a
šrouby dotáhnete již před konečnou montáží, nebu-
de možné konečnou montáž provést.
9.1 Rozšíření a prodloužení stolu
Předtím, než můžete namontovat rozšíření a prodlou-
žení stolu, musíte předmonovat nožky podstavce.
9.1.1 Předběžná montáž nožek podstavce (obr. 4)
1. Otočte stůl pily (2) a postavte ho na podlahu.
2. Zasuňte čtyři nožky (18) do k tomu určených vy-
brání opláštění stroje.
9.1.2 Montáž rozšíření a prodloužení stolu (obr. 4)
1. Zasuňte lištovou spojku (A) do vodicí lišty (28) roz-
šíření stolu (10).
2. Namontujte obě rozšíření stolu (10) pomocí cel-
kem čtyř šroubů se šestihrannou hlavou M6x12,
čtyř podložek a čtyř matic M6 (a) volně na stůl pily
(2). Použijte k tomu odpovídající otvory vyvrtané
ve stolu pily (2).
3. Namontujte prodloužení stolu (3) pomocí celkem
tři šroubů se šestihrannou hlavou M6x12, tří pod-
ložek a tří matic M6 (a) volně na stůl pily (2). Pou-
žijte k tomu odpovídající otvory vyvrtané ve stolu
pily (2).
9.1.3 Montáž podpěr stolu (obr. 5)
1. Namontujte dvě krátké podpěry stolu (25) pomocí
dvou šroubů se šestihrannou hlavou M6x12, dvou
podložek a dvou matic M6 (a) volně na pravé roz-
šíření stolu (10b). Namontujte volně na těleso stro-
je podpěry stolu (25) vždy pomocí dvou šroubů se
šestihrannou hlavou M6x30 a dvou podložek (b).
2. Namontujte obě střední podpěry stolu (24) pomocí
dvou šroubů se šestihrannou hlavou M6x12, dvou
podložek a dvou matic M6 (a) volně na levé rozší-
ření stolu (10a). Namontujte volně na těleso stroje
podpěry stolu (24) vždy pomocí dvou šroubů se
šestihrannou hlavou M6x30 a dvou podložek (b).
3. Namontujte dvě dlouhé podpěry stolu (23) pomo-
cí celkem dvou šroubů se šestihrannou hlavou
M6x12, dvou podložek a dvou matic M6 (a) volně
na prodloužení stolu (3).
Namontujte volně na těleso stroje podpěry stolu
(23) vždy pomocí dvou šroubů se šestihrannou
hlavou M6x30 a dvou podložek M6 (b).
4. Vyrovnejte rozšíření stolu (10) a prodloužení stolu
(3) tak, aby byla v jedné rovině se stolem pily (2).
92 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
5. Utáhněte šroubová spojení na rozšířeních stolu
(10), na prodloužení stolu (3) a na stolu pily (2).
6. Šroubová spojení na tělese stroje nechte prozatím
uvolněná.
9.2 Montáž podstavce (obr. 6, 7)
1. Upevněte přední nožky (18) dvěma šrouby s kří-
žovou hlavou M6x30 a dvěma podložkami (c) k
tělesu stroje (obr. 7).
2. Umístěte vždy jednu dlouhou střední výztuhu (17)
mezi dvě nožky (18) na čelní straně (klikový ko-
touč 15) a na zadní straně (odsávací hrdlo 21)
stolní kotoučové pily (viz obr. 6).
3. Upevněte dlouhé střední výztuhy (17) pomocí cel-
kem osmi vratových šroubů M6x12, osmi podlo-
žek a osmi matic M6 (d) k nožkám (18).
4. Umístěte vždy jednu krátkou střední vzpěru (20)
mezi dvě nožky (18). Upevněte je pomocí celkem
osmi vratových šroubů M6×12, osmi podložek a
osmi matic M6 (d) k nožkám (18).
5. Na každou nožku (18) nasuňte vždy jednu gumo-
vou patku (19).
6. Stůl pily (2) opatrně otočte a postavte ho nožka-
ma (18) na podlahu.
7. Nyní všechna šroubová spojení dotáhněte.
UPOZORNĚNÍ: Při tomto kroku dbejte na
správné vyrovnání rozšíření a prodloužení stolu
ke stolu pily (2).
8. Pevně utáhněte obě předmontované matice (B)
na spojkách pro lišty (A).
9.3 Štípací klín
m VÝSTRAHA
Nebezpečí zranění nečekaným rozběhem stroje
- Vytáhněte síťovou zástrčku ze zásuvky.
Než budete moci použít a nastavit štípací klín (6), je
třeba odstranit stolní vložku (5).
9.3.1 Odstranění stolní vložky (obr. 8)
1. Nastavte pilový kotouč (7) na max. hloubku řezu,
uveďte jej do polohy 0° a zaaretujte (viz 11.2).
2. Povolte šroub se zápustnou hlavou (5a).
3. Odeberte stolní vložku (5) ze stolu pily (2).
9.3.2 Vložení a nastavení štípacího klínu (obr. 8, 9)
1. Povolte upevňovací šroub (6a).
2. Nasuňte štípací klín (6) do držáku.
UPOZORNĚNÍ: Tento krok odpadá, pokud již byl
štípací klín (6) vložen.
3. Vyrovnejte štípací klín (6) tak, aby
a) vzdálenost mezi pilovým kotoučem (7) a štípa-
cím klínem (6) činila max. 5 mm (obr. 9) a
b) aby byl pilový kotouč (7) paralelně se štípacím
klínem (6).
c) Vybrání ve štípacím klínu (6) zasahují do čepu
držáku štípacího klínu.
4. Opět pevně utáhněte upevňovací šroub (6a).
