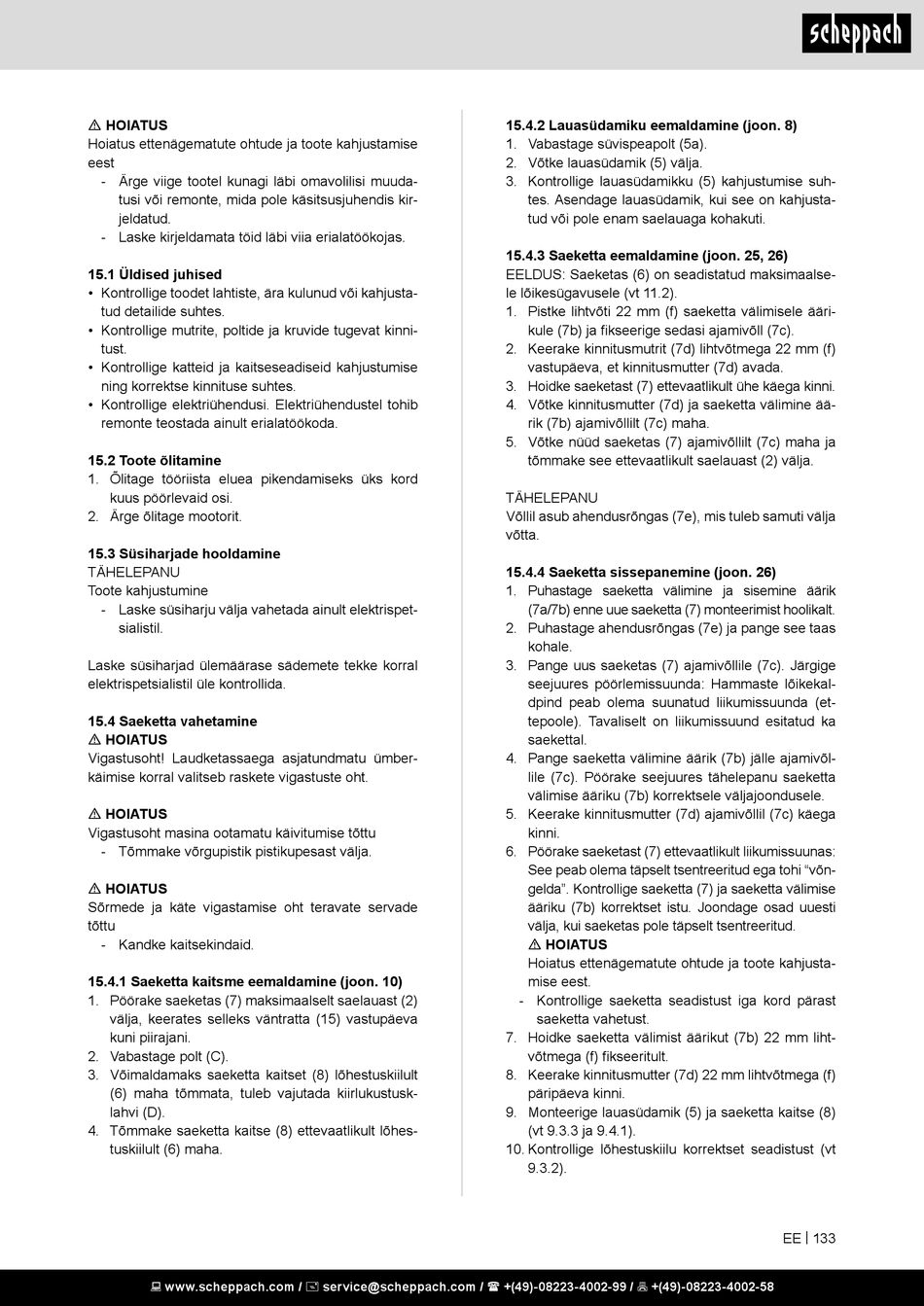

m HOIATUS
Hoiatus ettenägematute ohtude ja toote kahjustamise
eest
- Ärge viige tootel kunagi läbi omavolilisi muuda-
tusi või remonte, mida pole käsitsusjuhendis kir-
jeldatud.
- Laske kirjeldamata töid läbi viia erialatöökojas.
15.1 Üldised juhised
• Kontrollige toodet lahtiste, ära kulunud või kahjusta-
tud detailide suhtes.
• Kontrollige mutrite, poltide ja kruvide tugevat kinni-
tust.
• Kontrollige katteid ja kaitseseadiseid kahjustumise
ning korrektse kinnituse suhtes.
• Kontrollige elektriühendusi. Elektriühendustel tohib
remonte teostada ainult erialatöökoda.
15.2 Toote õlitamine
1. Õlitage tööriista eluea pikendamiseks üks kord
kuus pöörlevaid osi.
2. Ärge õlitage mootorit.
15.3 Süsiharjade hooldamine
TÄHELEPANU
Toote kahjustumine
- Laske süsiharju välja vahetada ainult elektrispet-
sialistil.
Laske süsiharjad ülemäärase sädemete tekke korral
elektrispetsialistil üle kontrollida.
15.4 Saeketta vahetamine
m HOIATUS
Vigastusoht! Laudketassaega asjatundmatu ümber-
käimise korral valitseb raskete vigastuste oht.
m HOIATUS
Vigastusoht masina ootamatu käivitumise tõttu
- Tõmmake võrgupistik pistikupesast välja.
m HOIATUS
Sõrmede ja käte vigastamise oht teravate servade
tõttu
- Kandke kaitsekindaid.
15.4.1 Saeketta kaitsme eemaldamine (joon. 10)
1. Pöörake saeketas (7) maksimaalselt saelauast (2)
välja, keerates selleks väntratta (15) vastupäeva
kuni piirajani.
2. Vabastage polt (C).
3. Võimaldamaks saeketta kaitset (8) lõhestuskiilult
(6) maha tõmmata, tuleb vajutada kiirlukustusk-
lahvi (D).
4. Tõmmake saeketta kaitse (8) ettevaatlikult lõhes-
tuskiilult (6) maha.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
15.4.2 Lauasüdamiku eemaldamine (joon. 8)
1. Vabastage süvispeapolt (5a).
2. Võtke lauasüdamik (5) välja.
3. Kontrollige lauasüdamikku (5) kahjustumise suh-
tes. Asendage lauasüdamik, kui see on kahjusta-
tud või pole enam saelauaga kohakuti.
15.4.3 Saeketta eemaldamine (joon. 25, 26)
EELDUS: Saeketas (6) on seadistatud maksimaalse-
le lõikesügavusele (vt 11.2).
1. Pistke lihtvõti 22 mm (f) saeketta välimisele ääri-
kule (7b) ja fikseerige sedasi ajamivõll (7c).
2. Keerake kinnitusmutrit (7d) lihtvõtmega 22 mm (f)
vastupäeva, et kinnitusmutter (7d) avada.
3. Hoidke saeketast (7) ettevaatlikult ühe käega kinni.
4. Võtke kinnitusmutter (7d) ja saeketta välimine ää-
rik (7b) ajamivõllilt (7c) maha.
5. Võtke nüüd saeketas (7) ajamivõllilt (7c) maha ja
tõmmake see ettevaatlikult saelauast (2) välja.
TÄHELEPANU
Võllil asub ahendusrõngas (7e), mis tuleb samuti välja
võtta.
15.4.4 Saeketta sissepanemine (joon. 26)
1. Puhastage saeketta välimine ja sisemine äärik
(7a/7b) enne uue saeketta (7) monteerimist hoolikalt.
2. Puhastage ahendusrõngas (7e) ja pange see taas
kohale.
3. Pange uus saeketas (7) ajamivõllile (7c). Järgige
seejuures pöörlemissuunda: Hammaste lõikekal-
dpind peab olema suunatud liikumissuunda (et-
tepoole). Tavaliselt on liikumissuund esitatud ka
saekettal.
4. Pange saeketta välimine äärik (7b) jälle ajamivõl-
lile (7c). Pöörake seejuures tähelepanu saeketta
välimise ääriku (7b) korrektsele väljajoondusele.
5. Keerake kinnitusmutter (7d) ajamivõllil (7c) käega
kinni.
6. Pöörake saeketast (7) ettevaatlikult liikumissuunas:
See peab olema täpselt tsentreeritud ega tohi "võn-
gelda". Kontrollige saeketta (7) ja saeketta välimise
ääriku (7b) korrektset istu. Joondage osad uuesti
välja, kui saeketas pole täpselt tsentreeritud.
m HOIATUS
Hoiatus ettenägematute ohtude ja toote kahjusta-
mise eest.
- Kontrollige saeketta seadistust iga kord pärast
saeketta vahetust.
7. Hoidke saeketta välimist äärikut (7b) 22 mm liht-
võtmega (f) fikseeritult.
8. Keerake kinnitusmutter (7d) 22 mm lihtvõtmega (f)
päripäeva kinni.
9. Monteerige lauasüdamik (5) ja saeketta kaitse (8)
(vt 9.3.3 ja 9.4.1).
10. Kontrollige lõhestuskiilu korrektset seadistust (vt
9.3.2).
