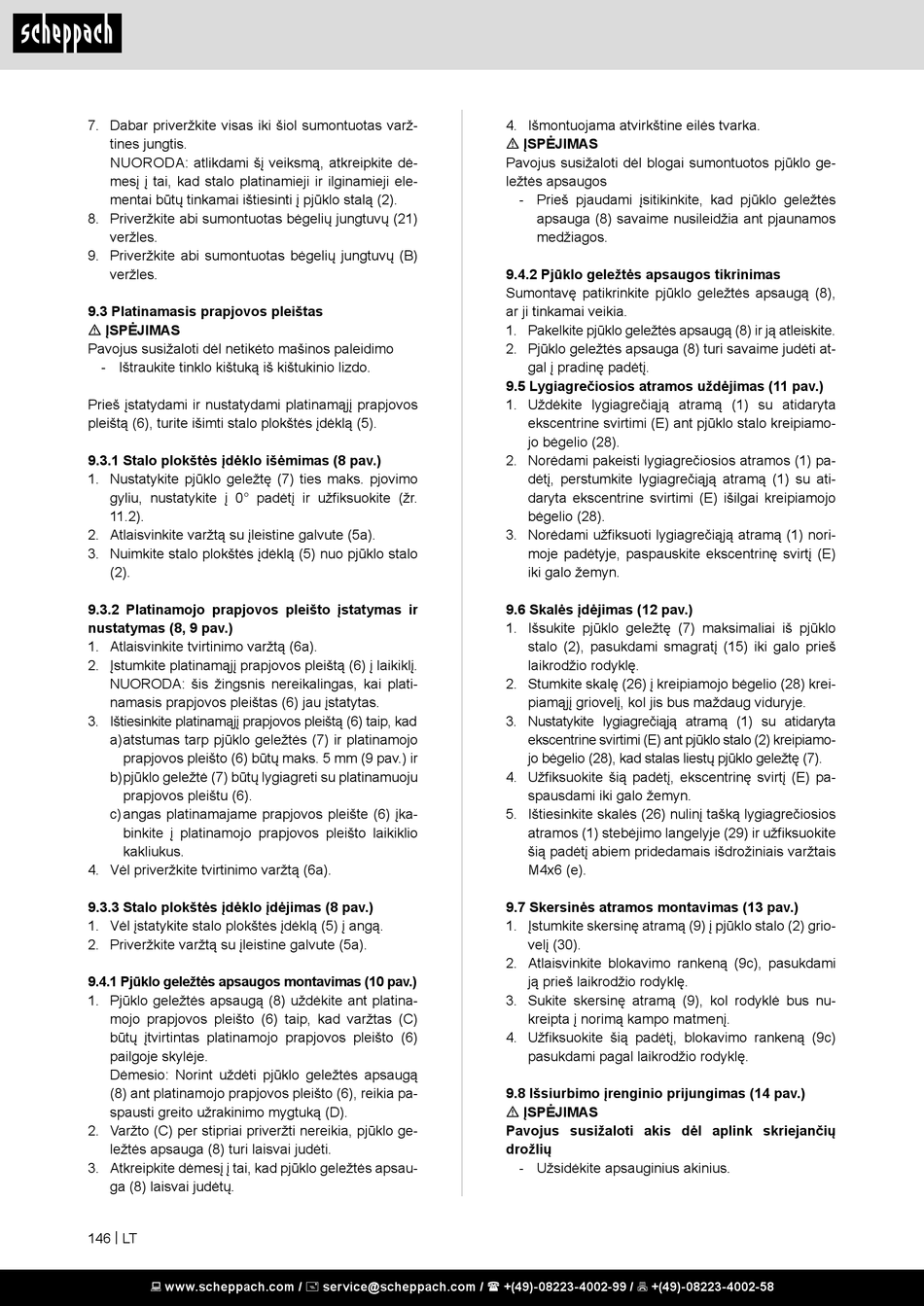

7. Dabar priveržkite visas iki šiol sumontuotas varž-
tines jungtis.
NUORODA: atlikdami šį veiksmą, atkreipkite dė-
mesį į tai, kad stalo platinamieji ir ilginamieji ele-
mentai būtų tinkamai ištiesinti į pjūklo stalą (2).
8. Priveržkite abi sumontuotas bėgelių jungtuvų (21)
veržles.
9. Priveržkite abi sumontuotas bėgelių jungtuvų (B)
veržles.
9.3 Platinamasis prapjovos pleištas
m ĮSPĖJIMAS
Pavojus susižaloti dėl netikėto mašinos paleidimo
- Ištraukite tinklo kištuką iš kištukinio lizdo.
Prieš įstatydami ir nustatydami platinamąjį prapjovos
pleištą (6), turite išimti stalo plokštės įdėklą (5).
9.3.1 Stalo plokštės įdėklo išėmimas (8 pav.)
1. Nustatykite pjūklo geležtę (7) ties maks. pjovimo
gyliu, nustatykite į 0° padėtį ir užfiksuokite (žr.
11.2).
2. Atlaisvinkite varžtą su įleistine galvute (5a).
3. Nuimkite stalo plokštės įdėklą (5) nuo pjūklo stalo
(2).
9.3.2 Platinamojo prapjovos pleišto įstatymas ir
nustatymas (8, 9 pav.)
1. Atlaisvinkite tvirtinimo varžtą (6a).
2. Įstumkite platinamąjį prapjovos pleištą (6) į laikiklį.
NUORODA: šis žingsnis nereikalingas, kai plati-
namasis prapjovos pleištas (6) jau įstatytas.
3. Ištiesinkite platinamąjį prapjovos pleištą (6) taip, kad
a) atstumas tarp pjūklo geležtės (7) ir platinamojo
prapjovos pleišto (6) būtų maks. 5 mm (9 pav.) ir
b) pjūklo geležtė (7) būtų lygiagreti su platinamuoju
prapjovos pleištu (6).
c) angas platinamajame prapjovos pleište (6) įka-
binkite į platinamojo prapjovos pleišto laikiklio
kakliukus.
4. Vėl priveržkite tvirtinimo varžtą (6a).
9.3.3 Stalo plokštės įdėklo įdėjimas (8 pav.)
1. Vėl įstatykite stalo plokštės įdėklą (5) į angą.
2. Priveržkite varžtą su įleistine galvute (5a).
9.4.1 Pjūklo geležtės apsaugos montavimas (10 pav.)
1. Pjūklo geležtės apsaugą (8) uždėkite ant platina-
mojo prapjovos pleišto (6) taip, kad varžtas (C)
būtų įtvirtintas platinamojo prapjovos pleišto (6)
pailgoje skylėje.
Dėmesio: Norint uždėti pjūklo geležtės apsaugą
(8) ant platinamojo prapjovos pleišto (6), reikia pa-
spausti greito užrakinimo mygtuką (D).
2. Varžto (C) per stipriai priveržti nereikia, pjūklo ge-
ležtės apsauga (8) turi laisvai judėti.
3. Atkreipkite dėmesį į tai, kad pjūklo geležtės apsau-
ga (8) laisvai judėtų.
146 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4. Išmontuojama atvirkštine eilės tvarka.
m ĮSPĖJIMAS
Pavojus susižaloti dėl blogai sumontuotos pjūklo ge-
ležtės apsaugos
- Prieš pjaudami įsitikinkite, kad pjūklo geležtės
apsauga (8) savaime nusileidžia ant pjaunamos
medžiagos.
9.4.2 Pjūklo geležtės apsaugos tikrinimas
Sumontavę patikrinkite pjūklo geležtės apsaugą (8),
ar ji tinkamai veikia.
1. Pakelkite pjūklo geležtės apsaugą (8) ir ją atleiskite.
2. Pjūklo geležtės apsauga (8) turi savaime judėti at-
gal į pradinę padėtį.
9.5 Lygiagrečiosios atramos uždėjimas (11 pav.)
1. Uždėkite lygiagrečiąją atramą (1) su atidaryta
ekscentrine svirtimi (E) ant pjūklo stalo kreipiamo-
jo bėgelio (28).
2. Norėdami pakeisti lygiagrečiosios atramos (1) pa-
dėtį, perstumkite lygiagrečiąją atramą (1) su ati-
daryta ekscentrine svirtimi (E) išilgai kreipiamojo
bėgelio (28).
3. Norėdami užfiksuoti lygiagrečiąją atramą (1) nori-
moje padėtyje, paspauskite ekscentrinę svirtį (E)
iki galo žemyn.
9.6 Skalės įdėjimas (12 pav.)
1. Išsukite pjūklo geležtę (7) maksimaliai iš pjūklo
stalo (2), pasukdami smagratį (15) iki galo prieš
laikrodžio rodyklę.
2. Stumkite skalę (26) į kreipiamojo bėgelio (28) krei-
piamąjį griovelį, kol jis bus maždaug viduryje.
3. Nustatykite lygiagrečiąją atramą (1) su atidaryta
ekscentrine svirtimi (E) ant pjūklo stalo (2) kreipiamo-
jo bėgelio (28), kad stalas liestų pjūklo geležtę (7).
4. Užfiksuokite šią padėtį, ekscentrinę svirtį (E) pa-
spausdami iki galo žemyn.
5. Ištiesinkite skalės (26) nulinį tašką lygiagrečiosios
atramos (1) stebėjimo langelyje (29) ir užfiksuokite
šią padėtį abiem pridedamais išdrožiniais varžtais
M4x6 (e).
9.7 Skersinės atramos montavimas (13 pav.)
1. Įstumkite skersinę atramą (9) į pjūklo stalo (2) grio-
velį (30).
2. Atlaisvinkite blokavimo rankeną (9c), pasukdami
ją prieš laikrodžio rodyklę.
3. Sukite skersinę atramą (9), kol rodyklė bus nu-
kreipta į norimą kampo matmenį.
4. Užfiksuokite šią padėtį, blokavimo rankeną (9c)
pasukdami pagal laikrodžio rodyklę.
9.8 Išsiurbimo įrenginio prijungimas (14 pav.)
m ĮSPĖJIMAS
Pavojus susižaloti akis dėl aplink skriejančių
drožlių
- Užsidėkite apsauginius akinius.
