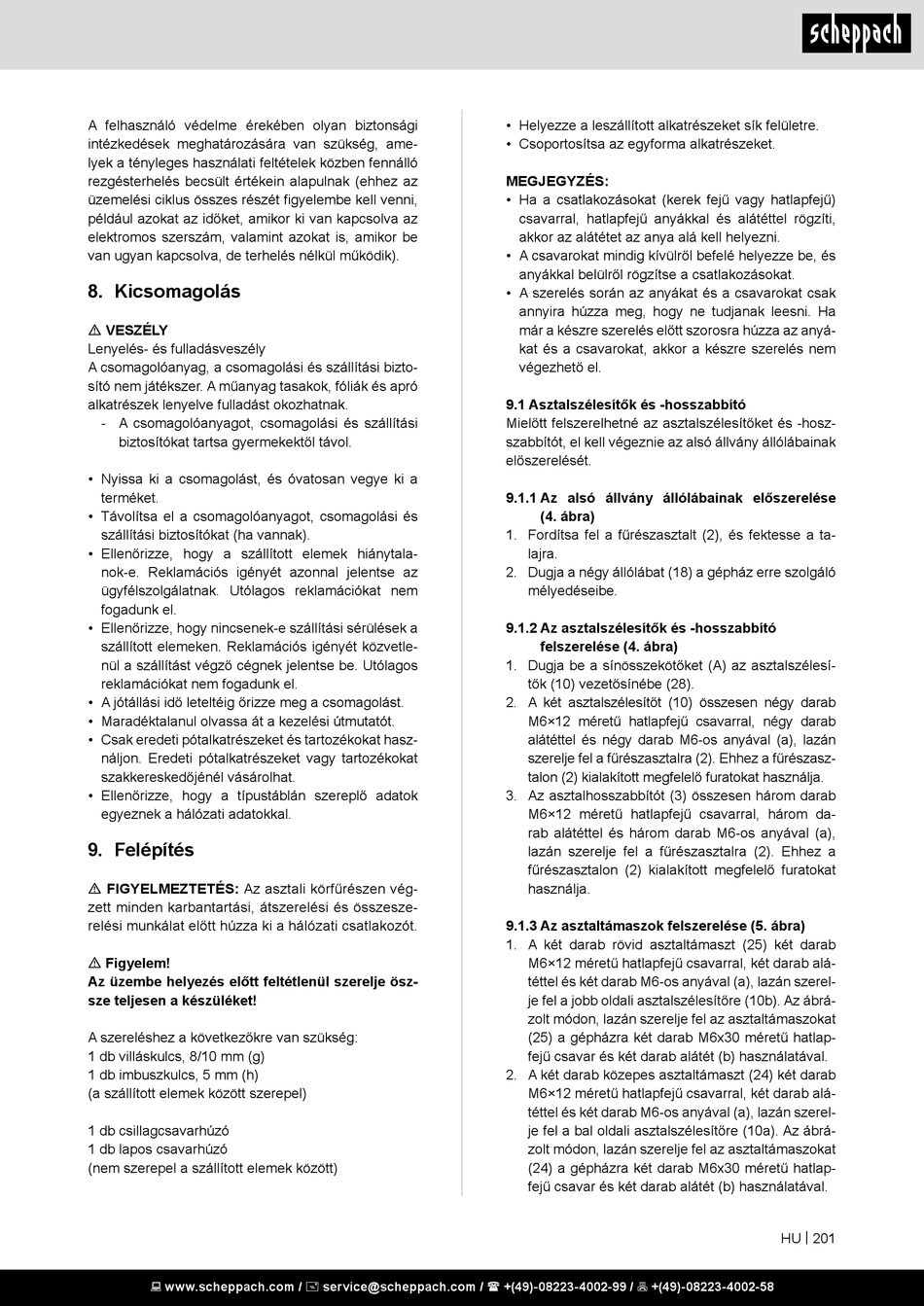

A felhasználó védelme érekében olyan biztonsági
intézkedések meghatározására van szükség, ame-
lyek a tényleges használati feltételek közben fennálló
rezgésterhelés becsült értékein alapulnak (ehhez az
üzemelési ciklus összes részét figyelembe kell venni,
például azokat az időket, amikor ki van kapcsolva az
elektromos szerszám, valamint azokat is, amikor be
van ugyan kapcsolva, de terhelés nélkül működik).
8. Kicsomagolás
m VESZÉLY
Lenyelés- és fulladásveszély
A csomagolóanyag, a csomagolási és szállítási bizto-
sító nem játékszer. A műanyag tasakok, fóliák és apró
alkatrészek lenyelve fulladást okozhatnak.
- A csomagolóanyagot, csomagolási és szállítási
biztosítókat tartsa gyermekektől távol.
• Nyissa ki a csomagolást, és óvatosan vegye ki a
terméket.
• Távolítsa el a csomagolóanyagot, csomagolási és
szállítási biztosítókat (ha vannak).
• Ellenőrizze, hogy a szállított elemek hiánytala-
nok-e. Reklamációs igényét azonnal jelentse az
ügyfélszolgálatnak. Utólagos reklamációkat nem
fogadunk el.
• Ellenőrizze, hogy nincsenek-e szállítási sérülések a
szállított elemeken. Reklamációs igényét közvetle-
nül a szállítást végző cégnek jelentse be. Utólagos
reklamációkat nem fogadunk el.
• A jótállási idő leteltéig őrizze meg a csomagolást.
• Maradéktalanul olvassa át a kezelési útmutatót.
• Csak eredeti pótalkatrészeket és tartozékokat hasz-
náljon. Eredeti pótalkatrészeket vagy tartozékokat
szakkereskedőjénél vásárolhat.
• Ellenőrizze, hogy a típustáblán szereplő adatok
egyeznek a hálózati adatokkal.
9. Felépítés
m FIGYELMEZTETÉS: Az asztali körfűrészen vég-
zett minden karbantartási, átszerelési és összesze-
relési munkálat előtt húzza ki a hálózati csatlakozót.
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
A szereléshez a következőkre van szükség:
1 db villáskulcs, 8/10 mm (g)
1 db imbuszkulcs, 5 mm (h)
(a szállított elemek között szerepel)
1 db csillagcsavarhúzó
1 db lapos csavarhúzó
(nem szerepel a szállított elemek között)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Helyezze a leszállított alkatrészeket sík felületre.
• Csoportosítsa az egyforma alkatrészeket.
MEGJEGYZÉS:
• Ha a csatlakozásokat (kerek fejű vagy hatlapfejű)
csavarral, hatlapfejű anyákkal és alátéttel rögzíti,
akkor az alátétet az anya alá kell helyezni.
• A csavarokat mindig kívülről befelé helyezze be, és
anyákkal belülről rögzítse a csatlakozásokat.
• A szerelés során az anyákat és a csavarokat csak
annyira húzza meg, hogy ne tudjanak leesni. Ha
már a készre szerelés előtt szorosra húzza az anyá-
kat és a csavarokat, akkor a készre szerelés nem
végezhető el.
9.1 Asztalszélesítők és -hosszabbító
Mielőtt felszerelhetné az asztalszélesítőket és -hosz-
szabbítót, el kell végeznie az alsó állvány állólábainak
előszerelését.
9.1.1 Az alsó állvány állólábainak előszerelése
(4. ábra)
1. Fordítsa fel a fűrészasztalt (2), és fektesse a ta-
lajra.
2. Dugja a négy állólábat (18) a gépház erre szolgáló
mélyedéseibe.
9.1.2 Az asztalszélesítők és -hosszabbító
felszerelése (4. ábra)
1. Dugja be a sínösszekötőket (A) az asztalszélesí-
tők (10) vezetősínébe (28).
2. A két asztalszélesítőt (10) összesen négy darab
M6×12 méretű hatlapfejű csavarral, négy darab
alátéttel és négy darab M6-os anyával (a), lazán
szerelje fel a fűrészasztalra (2). Ehhez a fűrészasz-
talon (2) kialakított megfelelő furatokat használja.
3. Az asztalhosszabbítót (3) összesen három darab
M6×12 méretű hatlapfejű csavarral, három da-
rab alátéttel és három darab M6-os anyával (a),
lazán szerelje fel a fűrészasztalra (2). Ehhez a
fűrészasztalon (2) kialakított megfelelő furatokat
használja.
9.1.3 Az asztaltámaszok felszerelése (5. ábra)
1. A két darab rövid asztaltámaszt (25) két darab
M6×12 méretű hatlapfejű csavarral, két darab alá-
téttel és két darab M6-os anyával (a), lazán szerel-
je fel a jobb oldali asztalszélesítőre (10b). Az ábrá-
zolt módon, lazán szerelje fel az asztaltámaszokat
(25) a gépházra két darab M6x30 méretű hatlap-
fejű csavar és két darab alátét (b) használatával.
2. A két darab közepes asztaltámaszt (24) két darab
M6×12 méretű hatlapfejű csavarral, két darab alá-
téttel és két darab M6-os anyával (a), lazán szerel-
je fel a bal oldali asztalszélesítőre (10a). Az ábrá-
zolt módon, lazán szerelje fel az asztaltámaszokat
(24) a gépházra két darab M6x30 méretű hatlap-
fejű csavar és két darab alátét (b) használatával.
