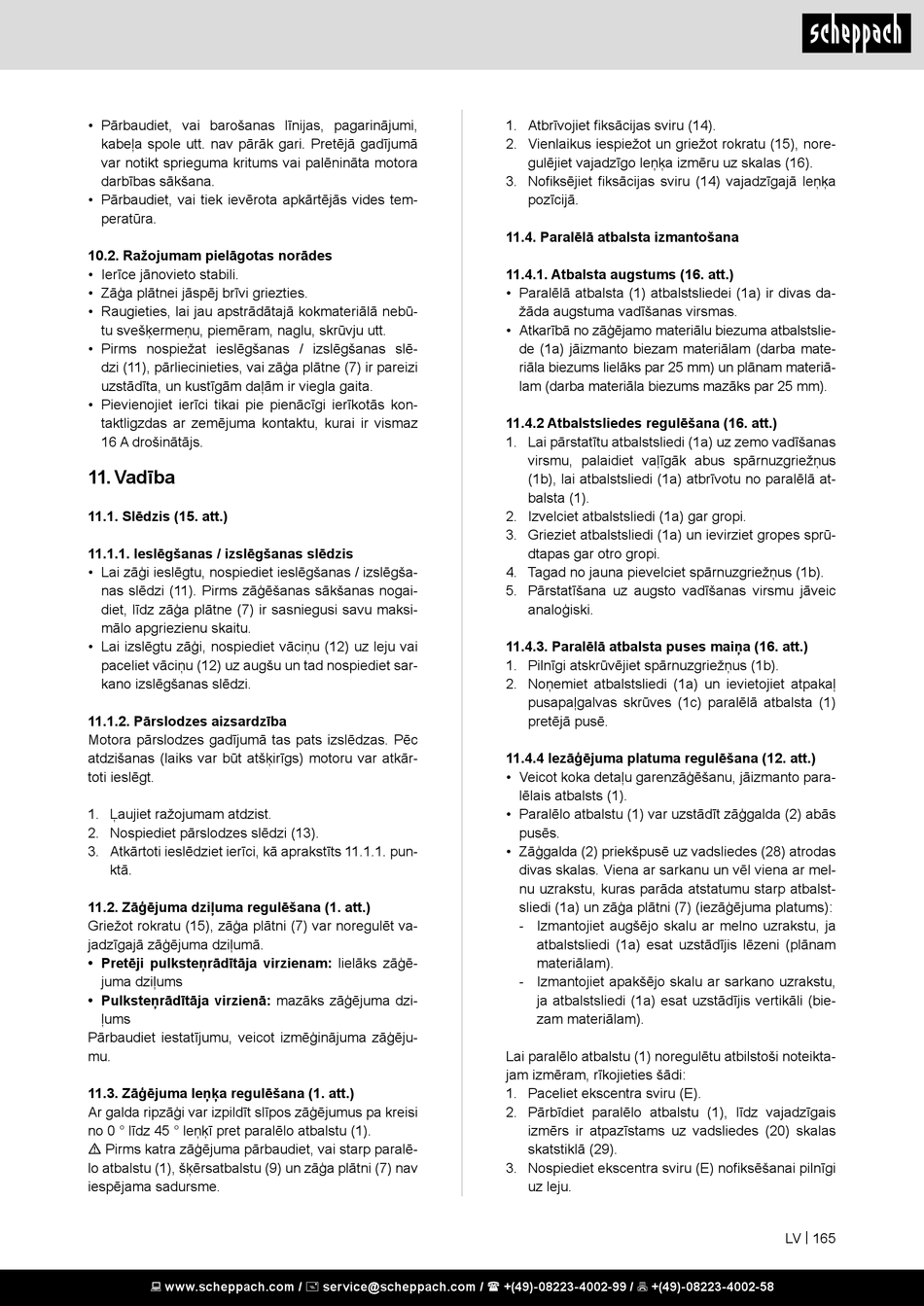

• Pārbaudiet, vai barošanas līnijas, pagarinājumi,
kabeļa spole utt. nav pārāk gari. Pretējā gadījumā
var notikt sprieguma kritums vai palēnināta motora
darbības sākšana.
• Pārbaudiet, vai tiek ievērota apkārtējās vides tem-
peratūra.
10.2. Ražojumam pielāgotas norādes
• Ierīce jānovieto stabili.
• Zāģa plātnei jāspēj brīvi griezties.
• Raugieties, lai jau apstrādātajā kokmateriālā nebū-
tu svešķermeņu, piemēram, naglu, skrūvju utt.
• Pirms nospiežat ieslēgšanas / izslēgšanas slē-
dzi (11), pārliecinieties, vai zāģa plātne (7) ir pareizi
uzstādīta, un kustīgām daļām ir viegla gaita.
• Pievienojiet ierīci tikai pie pienācīgi ierīkotās kon-
taktligzdas ar zemējuma kontaktu, kurai ir vismaz
16 A drošinātājs.
11. Vadība
11.1. Slēdzis (15. att.)
11.1.1. Ieslēgšanas / izslēgšanas slēdzis
• Lai zāģi ieslēgtu, nospiediet ieslēgšanas / izslēgša-
nas slēdzi (11). Pirms zāģēšanas sākšanas nogai-
diet, līdz zāģa plātne (7) ir sasniegusi savu maksi-
mālo apgriezienu skaitu.
• Lai izslēgtu zāģi, nospiediet vāciņu (12) uz leju vai
paceliet vāciņu (12) uz augšu un tad nospiediet sar-
kano izslēgšanas slēdzi.
11.1.2. Pārslodzes aizsardzība
Motora pārslodzes gadījumā tas pats izslēdzas. Pēc
atdzišanas (laiks var būt atšķirīgs) motoru var atkār-
toti ieslēgt.
1. Ļaujiet ražojumam atdzist.
2. Nospiediet pārslodzes slēdzi (13).
3. Atkārtoti ieslēdziet ierīci, kā aprakstīts 11.1.1. pun-
ktā.
11.2. Zāģējuma dziļuma regulēšana (1. att.)
Griežot rokratu (15), zāģa plātni (7) var noregulēt va-
jadzīgajā zāģējuma dziļumā.
• Pretēji pulksteņrādītāja virzienam: lielāks zāģē-
juma dziļums
• Pulksteņrādītāja virzienā: mazāks zāģējuma dzi-
ļums
Pārbaudiet iestatījumu, veicot izmēģinājuma zāģēju-
mu.
11.3. Zāģējuma leņķa regulēšana (1. att.)
Ar galda ripzāģi var izpildīt slīpos zāģējumus pa kreisi
no 0 ° līdz 45 ° leņķī pret paralēlo atbalstu (1).
m Pirms katra zāģējuma pārbaudiet, vai starp paralē-
lo atbalstu (1), šķērsatbalstu (9) un zāģa plātni (7) nav
iespējama sadursme.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1. Atbrīvojiet fiksācijas sviru (14).
2. Vienlaikus iespiežot un griežot rokratu (15), nore-
gulējiet vajadzīgo leņķa izmēru uz skalas (16).
3. Nofiksējiet fiksācijas sviru (14) vajadzīgajā leņķa
pozīcijā.
11.4. Paralēlā atbalsta izmantošana
11.4.1. Atbalsta augstums (16. att.)
• Paralēlā atbalsta (1) atbalstsliedei (1a) ir divas da-
žāda augstuma vadīšanas virsmas.
• Atkarībā no zāģējamo materiālu biezuma atbalstslie-
de (1a) jāizmanto biezam materiālam (darba mate-
riāla biezums lielāks par 25 mm) un plānam materiā-
lam (darba materiāla biezums mazāks par 25 mm).
11.4.2 Atbalstsliedes regulēšana (16. att.)
1. Lai pārstatītu atbalstsliedi (1a) uz zemo vadīšanas
virsmu, palaidiet vaļīgāk abus spārnuzgriežņus
(1b), lai atbalstsliedi (1a) atbrīvotu no paralēlā at-
balsta (1).
2. Izvelciet atbalstsliedi (1a) gar gropi.
3. Grieziet atbalstsliedi (1a) un ievirziet gropes sprū-
dtapas gar otro gropi.
4. Tagad no jauna pievelciet spārnuzgriežņus (1b).
5. Pārstatīšana uz augsto vadīšanas virsmu jāveic
analoģiski.
11.4.3. Paralēlā atbalsta puses maiņa (16. att.)
1. Pilnīgi atskrūvējiet spārnuzgriežņus (1b).
2. Noņemiet atbalstsliedi (1a) un ievietojiet atpakaļ
pusapaļgalvas skrūves (1c) paralēlā atbalsta (1)
pretējā pusē.
11.4.4 Iezāģējuma platuma regulēšana (12. att.)
• Veicot koka detaļu garenzāģēšanu, jāizmanto para-
lēlais atbalsts (1).
• Paralēlo atbalstu (1) var uzstādīt zāģgalda (2) abās
pusēs.
• Zāģgalda (2) priekšpusē uz vadsliedes (28) atrodas
divas skalas. Viena ar sarkanu un vēl viena ar mel-
nu uzrakstu, kuras parāda atstatumu starp atbalst-
sliedi (1a) un zāģa plātni (7) (iezāģējuma platums):
- Izmantojiet augšējo skalu ar melno uzrakstu, ja
atbalstsliedi (1a) esat uzstādījis lēzeni (plānam
materiālam).
- Izmantojiet apakšējo skalu ar sarkano uzrakstu,
ja atbalstsliedi (1a) esat uzstādījis vertikāli (bie-
zam materiālam).
Lai paralēlo atbalstu (1) noregulētu atbilstoši noteikta-
jam izmēram, rīkojieties šādi:
1. Paceliet ekscentra sviru (E).
2. Pārbīdiet paralēlo atbalstu (1), līdz vajadzīgais
izmērs ir atpazīstams uz vadsliedes (20) skalas
skatstiklā (29).
3. Nospiediet ekscentra sviru (E) nofiksēšanai pilnīgi
uz leju.
