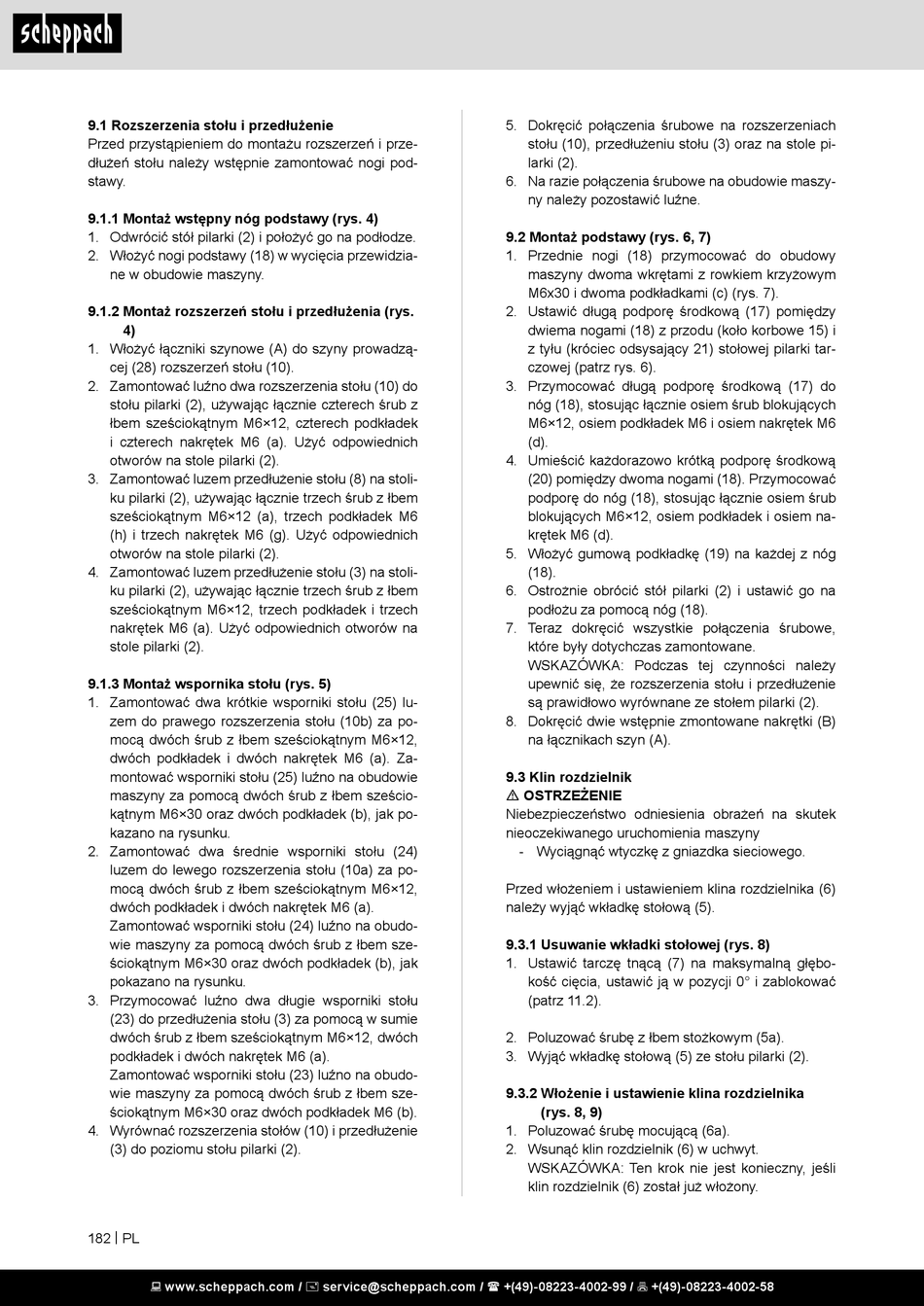

9.1 Rozszerzenia stołu i przedłużenie
Przed przystąpieniem do montażu rozszerzeń i prze-
dłużeń stołu należy wstępnie zamontować nogi pod-
stawy.
9.1.1 Montaż wstępny nóg podstawy (rys. 4)
1. Odwrócić stół pilarki (2) i położyć go na podłodze.
2. Włożyć nogi podstawy (18) w wycięcia przewidzia-
ne w obudowie maszyny.
9.1.2 Montaż rozszerzeń stołu i przedłużenia (rys.
4)
1. Włożyć łączniki szynowe (A) do szyny prowadzą-
cej (28) rozszerzeń stołu (10).
2. Zamontować luźno dwa rozszerzenia stołu (10) do
stołu pilarki (2), używając łącznie czterech śrub z
łbem sześciokątnym M6×12, czterech podkładek
i czterech nakrętek M6 (a). Użyć odpowiednich
otworów na stole pilarki (2).
3. Zamontować luzem przedłużenie stołu (8) na stoli-
ku pilarki (2), używając łącznie trzech śrub z łbem
sześciokątnym M6×12 (a), trzech podkładek M6
(h) i trzech nakrętek M6 (g). Użyć odpowiednich
otworów na stole pilarki (2).
4. Zamontować luzem przedłużenie stołu (3) na stoli-
ku pilarki (2), używając łącznie trzech śrub z łbem
sześciokątnym M6×12, trzech podkładek i trzech
nakrętek M6 (a). Użyć odpowiednich otworów na
stole pilarki (2).
9.1.3 Montaż wspornika stołu (rys. 5)
1. Zamontować dwa krótkie wsporniki stołu (25) lu-
zem do prawego rozszerzenia stołu (10b) za po-
mocą dwóch śrub z łbem sześciokątnym M6×12,
dwóch podkładek i dwóch nakrętek M6 (a). Za-
montować wsporniki stołu (25) luźno na obudowie
maszyny za pomocą dwóch śrub z łbem sześcio-
kątnym M6×30 oraz dwóch podkładek (b), jak po-
kazano na rysunku.
2. Zamontować dwa średnie wsporniki stołu (24)
luzem do lewego rozszerzenia stołu (10a) za po-
mocą dwóch śrub z łbem sześciokątnym M6×12,
dwóch podkładek i dwóch nakrętek M6 (a).
Zamontować wsporniki stołu (24) luźno na obudo-
wie maszyny za pomocą dwóch śrub z łbem sze-
ściokątnym M6×30 oraz dwóch podkładek (b), jak
pokazano na rysunku.
3. Przymocować luźno dwa długie wsporniki stołu
(23) do przedłużenia stołu (3) za pomocą w sumie
dwóch śrub z łbem sześciokątnym M6×12, dwóch
podkładek i dwóch nakrętek M6 (a).
Zamontować wsporniki stołu (23) luźno na obudo-
wie maszyny za pomocą dwóch śrub z łbem sze-
ściokątnym M6×30 oraz dwóch podkładek M6 (b).
4. Wyrównać rozszerzenia stołów (10) i przedłużenie
(3) do poziomu stołu pilarki (2).
182 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
5. Dokręcić połączenia śrubowe na rozszerzeniach
stołu (10), przedłużeniu stołu (3) oraz na stole pi-
larki (2).
6. Na razie połączenia śrubowe na obudowie maszy-
ny należy pozostawić luźne.
9.2 Montaż podstawy (rys. 6, 7)
1. Przednie nogi (18) przymocować do obudowy
maszyny dwoma wkrętami z rowkiem krzyżowym
M6x30 i dwoma podkładkami (c) (rys. 7).
2. Ustawić długą podporę środkową (17) pomiędzy
dwiema nogami (18) z przodu (koło korbowe 15) i
z tyłu (króciec odsysający 21) stołowej pilarki tar-
czowej (patrz rys. 6).
3. Przymocować długą podporę środkową (17) do
nóg (18), stosując łącznie osiem śrub blokujących
M6×12, osiem podkładek M6 i osiem nakrętek M6
(d).
4. Umieścić każdorazowo krótką podporę środkową
(20) pomiędzy dwoma nogami (18). Przymocować
podporę do nóg (18), stosując łącznie osiem śrub
blokujących M6×12, osiem podkładek i osiem na-
krętek M6 (d).
5. Włożyć gumową podkładkę (19) na każdej z nóg
(18).
6. Ostrożnie obrócić stół pilarki (2) i ustawić go na
podłożu za pomocą nóg (18).
7. Teraz dokręcić wszystkie połączenia śrubowe,
które były dotychczas zamontowane.
WSKAZÓWKA: Podczas tej czynności należy
upewnić się, że rozszerzenia stołu i przedłużenie
są prawidłowo wyrównane ze stołem pilarki (2).
8. Dokręcić dwie wstępnie zmontowane nakrętki (B)
na łącznikach szyn (A).

9.3 Klin rozdzielnik

m OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń na skutek
nieoczekiwanego uruchomienia maszyny
- Wyciągnąć wtyczkę z gniazdka sieciowego.
Przed włożeniem i ustawieniem klina rozdzielnika (6)
należy wyjąć wkładkę stołową (5).
9.3.1 Usuwanie wkładki stołowej (rys. 8)
1. Ustawić tarczę tnącą (7) na maksymalną głębo-
kość cięcia, ustawić ją w pozycji 0° i zablokować
(patrz 11.2).
2. Poluzować śrubę z łbem stożkowym (5a).
3. Wyjąć wkładkę stołową (5) ze stołu pilarki (2).
9.3.2 Włożenie i ustawienie klina rozdzielnika
(rys. 8, 9)
1. Poluzować śrubę mocującą (6a).
2. Wsunąć klin rozdzielnik (6) w uchwyt.
WSKAZÓWKA: Ten krok nie jest konieczny, jeśli
klin rozdzielnik (6) został już włożony.
