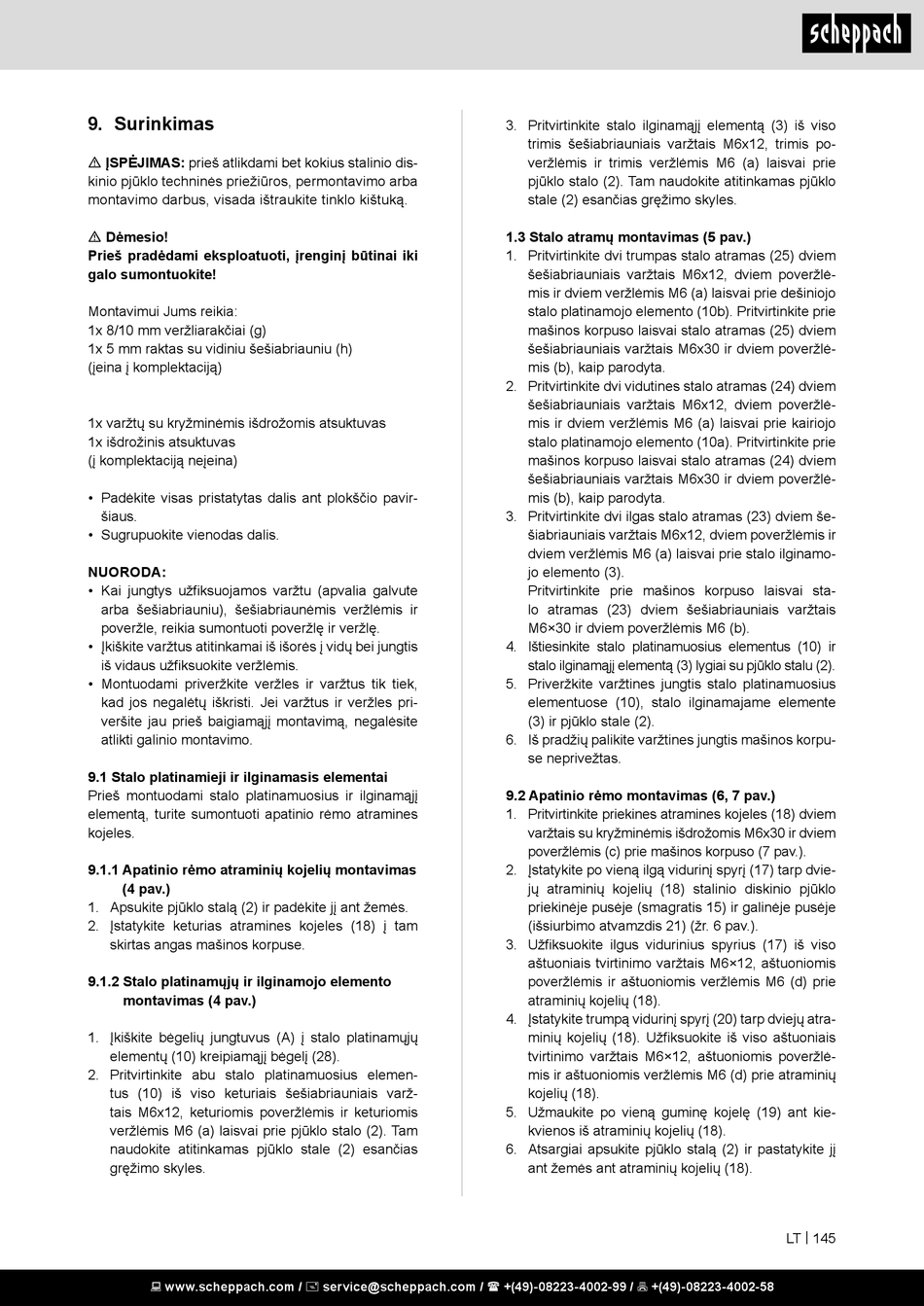

9. Surinkimas

m ĮSPĖJIMAS: prieš atlikdami bet kokius stalinio dis-
kinio pjūklo techninės priežiūros, permontavimo arba
montavimo darbus, visada ištraukite tinklo kištuką.
m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
Montavimui Jums reikia:
1x 8/10 mm veržliarakčiai (g)
1x 5 mm raktas su vidiniu šešiabriauniu (h)
(įeina į komplektaciją)
1x varžtų su kryžminėmis išdrožomis atsuktuvas
1x išdrožinis atsuktuvas
(į komplektaciją neįeina)
• Padėkite visas pristatytas dalis ant plokščio pavir-
šiaus.
• Sugrupuokite vienodas dalis.
NUORODA:
• Kai jungtys užfiksuojamos varžtu (apvalia galvute
arba šešiabriauniu), šešiabriaunėmis veržlėmis ir
poveržle, reikia sumontuoti poveržlę ir veržlę.
• Įkiškite varžtus atitinkamai iš išorės į vidų bei jungtis
iš vidaus užfiksuokite veržlėmis.
• Montuodami priveržkite veržles ir varžtus tik tiek,
kad jos negalėtų iškristi. Jei varžtus ir veržles pri-
veršite jau prieš baigiamąjį montavimą, negalėsite
atlikti galinio montavimo.
9.1 Stalo platinamieji ir ilginamasis elementai
Prieš montuodami stalo platinamuosius ir ilginamąjį
elementą, turite sumontuoti apatinio rėmo atramines
kojeles.
9.1.1 Apatinio rėmo atraminių kojelių montavimas
(4 pav.)
1. Apsukite pjūklo stalą (2) ir padėkite jį ant žemės.
2. Įstatykite keturias atramines kojeles (18) į tam
skirtas angas mašinos korpuse.
9.1.2 Stalo platinamųjų ir ilginamojo elemento
montavimas (4 pav.)
1. Įkiškite bėgelių jungtuvus (A) į stalo platinamųjų
elementų (10) kreipiamąjį bėgelį (28).
2. Pritvirtinkite abu stalo platinamuosius elemen-
tus (10) iš viso keturiais šešiabriauniais varž-
tais M6x12, keturiomis poveržlėmis ir keturiomis
veržlėmis M6 (a) laisvai prie pjūklo stalo (2). Tam
naudokite atitinkamas pjūklo stale (2) esančias
gręžimo skyles.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Pritvirtinkite stalo ilginamąjį elementą (3) iš viso
trimis šešiabriauniais varžtais M6x12, trimis po-
veržlėmis ir trimis veržlėmis M6 (a) laisvai prie
pjūklo stalo (2). Tam naudokite atitinkamas pjūklo
stale (2) esančias gręžimo skyles.
1.3 Stalo atramų montavimas (5 pav.)
1. Pritvirtinkite dvi trumpas stalo atramas (25) dviem
šešiabriauniais varžtais M6x12, dviem poveržlė-
mis ir dviem veržlėmis M6 (a) laisvai prie dešiniojo
stalo platinamojo elemento (10b). Pritvirtinkite prie
mašinos korpuso laisvai stalo atramas (25) dviem
šešiabriauniais varžtais M6x30 ir dviem poveržlė-
mis (b), kaip parodyta.
2. Pritvirtinkite dvi vidutines stalo atramas (24) dviem
šešiabriauniais varžtais M6x12, dviem poveržlė-
mis ir dviem veržlėmis M6 (a) laisvai prie kairiojo
stalo platinamojo elemento (10a). Pritvirtinkite prie
mašinos korpuso laisvai stalo atramas (24) dviem
šešiabriauniais varžtais M6x30 ir dviem poveržlė-
mis (b), kaip parodyta.
3. Pritvirtinkite dvi ilgas stalo atramas (23) dviem še-
šiabriauniais varžtais M6x12, dviem poveržlėmis ir
dviem veržlėmis M6 (a) laisvai prie stalo ilginamo-
jo elemento (3).
Pritvirtinkite prie mašinos korpuso laisvai sta-
lo atramas (23) dviem šešiabriauniais varžtais
M6×30 ir dviem poveržlėmis M6 (b).
4. Ištiesinkite stalo platinamuosius elementus (10) ir
stalo ilginamąjį elementą (3) lygiai su pjūklo stalu (2).
5. Priveržkite varžtines jungtis stalo platinamuosius
elementuose (10), stalo ilginamajame elemente
(3) ir pjūklo stale (2).
6. Iš pradžių palikite varžtines jungtis mašinos korpu-
se neprivežtas.
9.2 Apatinio rėmo montavimas (6, 7 pav.)
1. Pritvirtinkite priekines atramines kojeles (18) dviem
varžtais su kryžminėmis išdrožomis M6x30 ir dviem
poveržlėmis (c) prie mašinos korpuso (7 pav.).
2. Įstatykite po vieną ilgą vidurinį spyrį (17) tarp dvie-
jų atraminių kojelių (18) stalinio diskinio pjūklo
priekinėje pusėje (smagratis 15) ir galinėje pusėje
(išsiurbimo atvamzdis 21) (žr. 6 pav.).
3. Užfiksuokite ilgus vidurinius spyrius (17) iš viso
aštuoniais tvirtinimo varžtais M6×12, aštuoniomis
poveržlėmis ir aštuoniomis veržlėmis M6 (d) prie
atraminių kojelių (18).
4. Įstatykite trumpą vidurinį spyrį (20) tarp dviejų atra-
minių kojelių (18). Užfiksuokite iš viso aštuoniais
tvirtinimo varžtais M6×12, aštuoniomis poveržlė-
mis ir aštuoniomis veržlėmis M6 (d) prie atraminių
kojelių (18).
5. Užmaukite po vieną guminę kojelę (19) ant kie-
kvienos iš atraminių kojelių (18).
6. Atsargiai apsukite pjūklo stalą (2) ir pastatykite jį
ant žemės ant atraminių kojelių (18).
