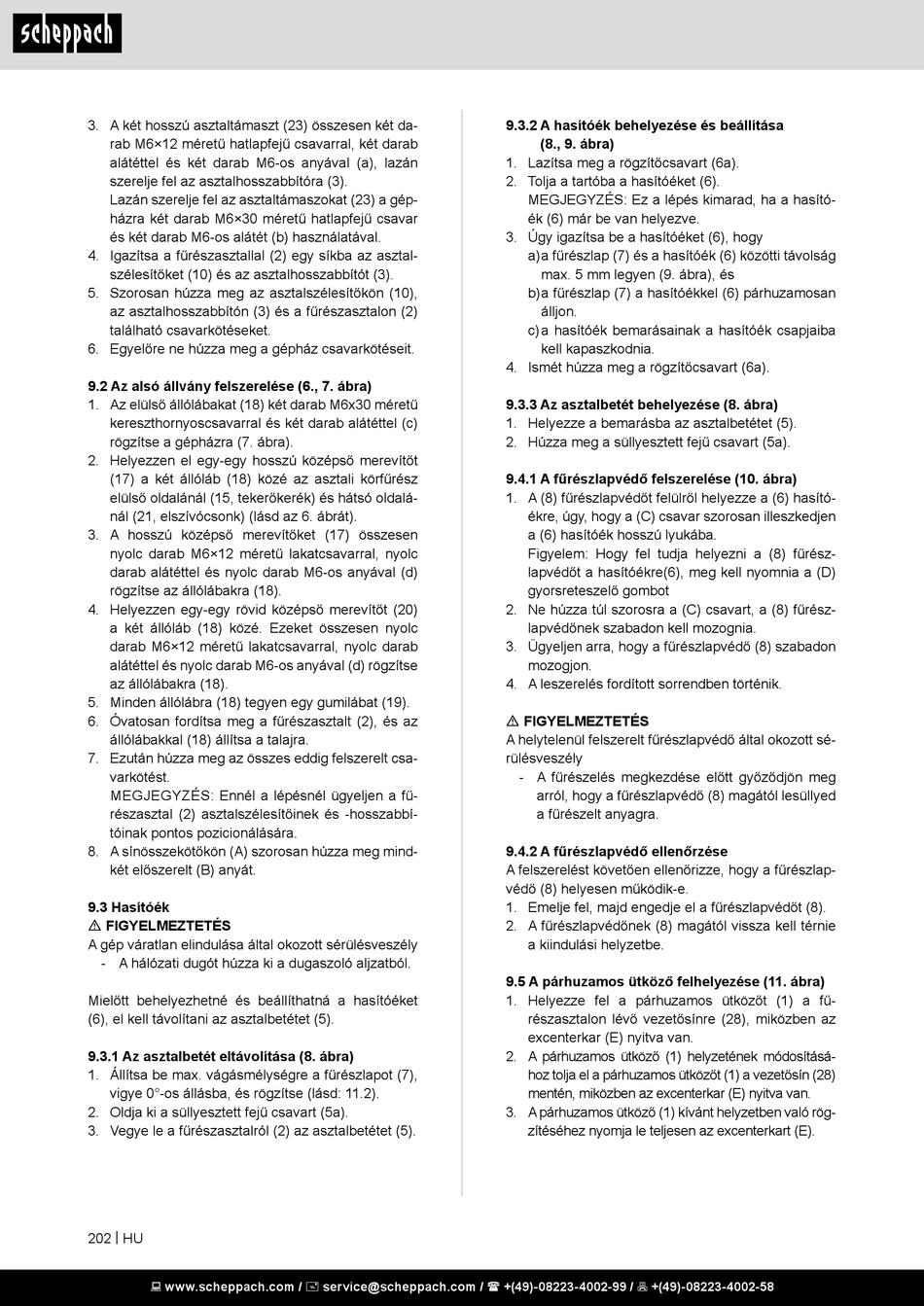

3. A két hosszú asztaltámaszt (23) összesen két da-
rab M6×12 méretű hatlapfejű csavarral, két darab
alátéttel és két darab M6-os anyával (a), lazán
szerelje fel az asztalhosszabbítóra (3).
Lazán szerelje fel az asztaltámaszokat (23) a gép-
házra két darab M6×30 méretű hatlapfejű csavar
és két darab M6-os alátét (b) használatával.
4. Igazítsa a fűrészasztallal (2) egy síkba az asztal-
szélesítőket (10) és az asztalhosszabbítót (3).
5. Szorosan húzza meg az asztalszélesítőkön (10),
az asztalhosszabbítón (3) és a fűrészasztalon (2)
található csavarkötéseket.
6. Egyelőre ne húzza meg a gépház csavarkötéseit.
9.2 Az alsó állvány felszerelése (6., 7. ábra)
1. Az elülső állólábakat (18) két darab M6x30 méretű
kereszthornyoscsavarral és két darab alátéttel (c)
rögzítse a gépházra (7. ábra).
2. Helyezzen el egy-egy hosszú középső merevítőt
(17) a két állóláb (18) közé az asztali körfűrész
elülső oldalánál (15, tekerőkerék) és hátsó oldalá-
nál (21, elszívócsonk) (lásd az 6. ábrát).
3. A hosszú középső merevítőket (17) összesen
nyolc darab M6×12 méretű lakatcsavarral, nyolc
darab alátéttel és nyolc darab M6-os anyával (d)
rögzítse az állólábakra (18).
4. Helyezzen egy-egy rövid középső merevítőt (20)
a két állóláb (18) közé. Ezeket összesen nyolc
darab M6×12 méretű lakatcsavarral, nyolc darab
alátéttel és nyolc darab M6-os anyával (d) rögzítse
az állólábakra (18).
5. Minden állólábra (18) tegyen egy gumilábat (19).
6. Óvatosan fordítsa meg a fűrészasztalt (2), és az
állólábakkal (18) állítsa a talajra.
7. Ezután húzza meg az összes eddig felszerelt csa-
varkötést.
MEGJEGYZÉS: Ennél a lépésnél ügyeljen a fű-
részasztal (2) asztalszélesítőinek és -hosszabbí-
tóinak pontos pozicionálására.
8. A sínösszekötőkön (A) szorosan húzza meg mind-
két előszerelt (B) anyát.
9.3 Hasítóék
m FIGYELMEZTETÉS
A gép váratlan elindulása által okozott sérülésveszély
- A hálózati dugót húzza ki a dugaszoló aljzatból.
Mielőtt behelyezhetné és beállíthatná a hasítóéket
(6), el kell távolítani az asztalbetétet (5).
9.3.1 Az asztalbetét eltávolítása (8. ábra)
1. Állítsa be max. vágásmélységre a fűrészlapot (7),
vigye 0°-os állásba, és rögzítse (lásd: 11.2).
2. Oldja ki a süllyesztett fejű csavart (5a).
3. Vegye le a fűrészasztalról (2) az asztalbetétet (5).
202 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9.3.2 A hasítóék behelyezése és beállítása
(8., 9. ábra)
1. Lazítsa meg a rögzítőcsavart (6a).
2. Tolja a tartóba a hasítóéket (6).
MEGJEGYZÉS: Ez a lépés kimarad, ha a hasító-
ék (6) már be van helyezve.
3. Úgy igazítsa be a hasítóéket (6), hogy
a) a fűrészlap (7) és a hasítóék (6) közötti távolság
max. 5 mm legyen (9. ábra), és
b) a fűrészlap (7) a hasítóékkel (6) párhuzamosan
álljon.
c) a hasítóék bemarásainak a hasítóék csapjaiba
kell kapaszkodnia.
4. Ismét húzza meg a rögzítőcsavart (6a).
9.3.3 Az asztalbetét behelyezése (8. ábra)
1. Helyezze a bemarásba az asztalbetétet (5).
2. Húzza meg a süllyesztett fejű csavart (5a).
9.4.1 A fűrészlapvédő felszerelése (10. ábra)
1. A (8) fűrészlapvédőt felülről helyezze a (6) hasító-
ékre, úgy, hogy a (C) csavar szorosan illeszkedjen
a (6) hasítóék hosszú lyukába.
Figyelem: Hogy fel tudja helyezni a (8) fűrész-
lapvédőt a hasítóékre(6), meg kell nyomnia a (D)
gyorsreteszelő gombot
2. Ne húzza túl szorosra a (C) csavart, a (8) fűrész-
lapvédőnek szabadon kell mozognia.
3. Ügyeljen arra, hogy a fűrészlapvédő (8) szabadon
mozogjon.
4. A leszerelés fordított sorrendben történik.
m FIGYELMEZTETÉS
A helytelenül felszerelt fűrészlapvédő által okozott sé-
rülésveszély
- A fűrészelés megkezdése előtt győződjön meg
arról, hogy a fűrészlapvédő (8) magától lesüllyed
a fűrészelt anyagra.
9.4.2 A fűrészlapvédő ellenőrzése
A felszerelést követően ellenőrizze, hogy a fűrészlap-
védő (8) helyesen működik-e.
1. Emelje fel, majd engedje el a fűrészlapvédőt (8).
2. A fűrészlapvédőnek (8) magától vissza kell térnie
a kiindulási helyzetbe.
9.5 A párhuzamos ütköző felhelyezése (11. ábra)
1. Helyezze fel a párhuzamos ütközőt (1) a fű-
részasztalon lévő vezetősínre (28), miközben az
excenterkar (E) nyitva van.
2. A párhuzamos ütköző (1) helyzetének módosításá-
hoz tolja el a párhuzamos ütközőt (1) a vezetősín (28)
mentén, miközben az excenterkar (E) nyitva van.
3. A párhuzamos ütköző (1) kívánt helyzetben való rög-
zítéséhez nyomja le teljesen az excenterkart (E).
