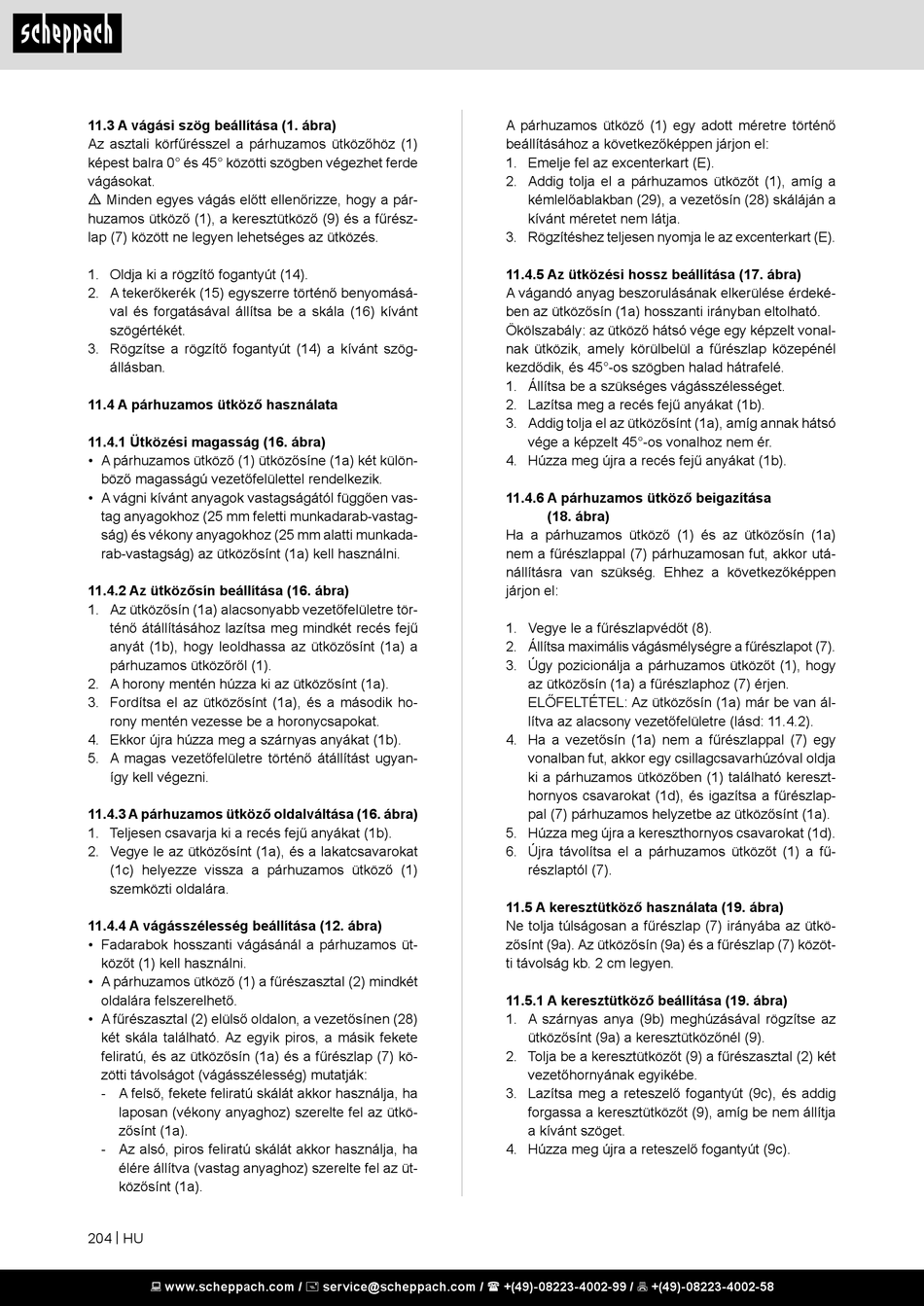

Scheppach 5901318901 Originalbetriebsanleitung Seite 204

11.3 A vágási szög beállítása (1. ábra)
Az asztali körfűrésszel a párhuzamos ütközőhöz (1)
képest balra 0° és 45° közötti szögben végezhet ferde
vágásokat.
m Minden egyes vágás előtt ellenőrizze, hogy a pár-
huzamos ütköző (1), a keresztütköző (9) és a fűrész-
lap (7) között ne legyen lehetséges az ütközés.
1. Oldja ki a rögzítő fogantyút (14).
2. A tekerőkerék (15) egyszerre történő benyomásá-
val és forgatásával állítsa be a skála (16) kívánt
szögértékét.
3. Rögzítse a rögzítő fogantyút (14) a kívánt szög-
állásban.
11.4 A párhuzamos ütköző használata
11.4.1 Ütközési magasság (16. ábra)
• A párhuzamos ütköző (1) ütközősíne (1a) két külön-
böző magasságú vezetőfelülettel rendelkezik.
• A vágni kívánt anyagok vastagságától függően vas-
tag anyagokhoz (25 mm feletti munkadarab-vastag-
ság) és vékony anyagokhoz (25 mm alatti munkada-
rab-vastagság) az ütközősínt (1a) kell használni.
11.4.2 Az ütközősín beállítása (16. ábra)
1. Az ütközősín (1a) alacsonyabb vezetőfelületre tör-
ténő átállításához lazítsa meg mindkét recés fejű
anyát (1b), hogy leoldhassa az ütközősínt (1a) a
párhuzamos ütközőről (1).
2. A horony mentén húzza ki az ütközősínt (1a).
3. Fordítsa el az ütközősínt (1a), és a második ho-
rony mentén vezesse be a horonycsapokat.
4. Ekkor újra húzza meg a szárnyas anyákat (1b).
5. A magas vezetőfelületre történő átállítást ugyan-
így kell végezni.
11.4.3 A párhuzamos ütköző oldalváltása (16. ábra)
1. Teljesen csavarja ki a recés fejű anyákat (1b).
2. Vegye le az ütközősínt (1a), és a lakatcsavarokat
(1c) helyezze vissza a párhuzamos ütköző (1)
szemközti oldalára.
11.4.4 A vágásszélesség beállítása (12. ábra)
• Fadarabok hosszanti vágásánál a párhuzamos üt-
közőt (1) kell használni.
• A párhuzamos ütköző (1) a fűrészasztal (2) mindkét
oldalára felszerelhető.
• A fűrészasztal (2) elülső oldalon, a vezetősínen (28)
két skála található. Az egyik piros, a másik fekete
feliratú, és az ütközősín (1a) és a fűrészlap (7) kö-
zötti távolságot (vágásszélesség) mutatják:
- A felső, fekete feliratú skálát akkor használja, ha
laposan (vékony anyaghoz) szerelte fel az ütkö-
zősínt (1a).
- Az alsó, piros feliratú skálát akkor használja, ha
élére állítva (vastag anyaghoz) szerelte fel az üt-
közősínt (1a).
204 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
A párhuzamos ütköző (1) egy adott méretre történő
beállításához a következőképpen járjon el:
1. Emelje fel az excenterkart (E).
2. Addig tolja el a párhuzamos ütközőt (1), amíg a
kémlelőablakban (29), a vezetősín (28) skáláján a
kívánt méretet nem látja.
3. Rögzítéshez teljesen nyomja le az excenterkart (E).
11.4.5 Az ütközési hossz beállítása (17. ábra)
A vágandó anyag beszorulásának elkerülése érdeké-
ben az ütközősín (1a) hosszanti irányban eltolható.
Ökölszabály: az ütköző hátsó vége egy képzelt vonal-
nak ütközik, amely körülbelül a fűrészlap közepénél
kezdődik, és 45°-os szögben halad hátrafelé.
1. Állítsa be a szükséges vágásszélességet.
2. Lazítsa meg a recés fejű anyákat (1b).
3. Addig tolja el az ütközősínt (1a), amíg annak hátsó
vége a képzelt 45°-os vonalhoz nem ér.
4. Húzza meg újra a recés fejű anyákat (1b).
11.4.6 A párhuzamos ütköző beigazítása
(18. ábra)
Ha a párhuzamos ütköző (1) és az ütközősín (1a)
nem a fűrészlappal (7) párhuzamosan fut, akkor utá-
nállításra van szükség. Ehhez a következőképpen
járjon el:
1. Vegye le a fűrészlapvédőt (8).
2. Állítsa maximális vágásmélységre a fűrészlapot (7).
3. Úgy pozicionálja a párhuzamos ütközőt (1), hogy
az ütközősín (1a) a fűrészlaphoz (7) érjen.
ELŐFELTÉTEL: Az ütközősín (1a) már be van ál-
lítva az alacsony vezetőfelületre (lásd: 11.4.2).
4. Ha a vezetősín (1a) nem a fűrészlappal (7) egy
vonalban fut, akkor egy csillagcsavarhúzóval oldja
ki a párhuzamos ütközőben (1) található kereszt-
hornyos csavarokat (1d), és igazítsa a fűrészlap-
pal (7) párhuzamos helyzetbe az ütközősínt (1a).
5. Húzza meg újra a kereszthornyos csavarokat (1d).
6. Újra távolítsa el a párhuzamos ütközőt (1) a fű-
részlaptól (7).
11.5 A keresztütköző használata (19. ábra)
Ne tolja túlságosan a fűrészlap (7) irányába az ütkö-
zősínt (9a). Az ütközősín (9a) és a fűrészlap (7) közöt-
ti távolság kb. 2 cm legyen.
11.5.1 A keresztütköző beállítása (19. ábra)
1. A szárnyas anya (9b) meghúzásával rögzítse az
ütközősínt (9a) a keresztütközőnél (9).
2. Tolja be a keresztütközőt (9) a fűrészasztal (2) két
vezetőhornyának egyikébe.
3. Lazítsa meg a reteszelő fogantyút (9c), és addig
forgassa a keresztütközőt (9), amíg be nem állítja
a kívánt szöget.
4. Húzza meg újra a reteszelő fogantyút (9c).
