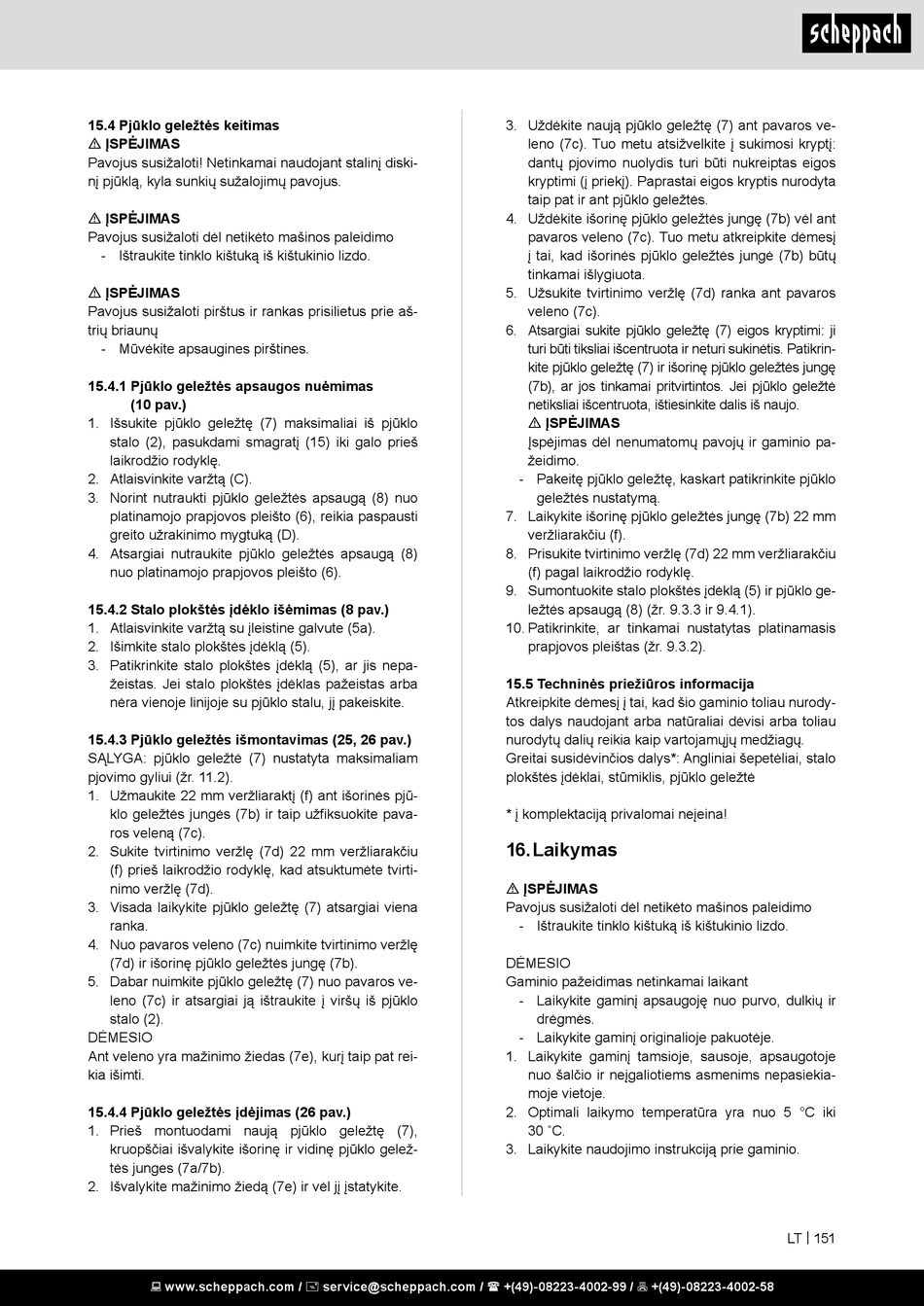

15.4 Pjūklo geležtės keitimas
m ĮSPĖJIMAS
Pavojus susižaloti! Netinkamai naudojant stalinį diski-
nį pjūklą, kyla sunkių sužalojimų pavojus.
m ĮSPĖJIMAS
Pavojus susižaloti dėl netikėto mašinos paleidimo
- Ištraukite tinklo kištuką iš kištukinio lizdo.
m ĮSPĖJIMAS
Pavojus susižaloti pirštus ir rankas prisilietus prie aš-
trių briaunų
- Mūvėkite apsaugines pirštines.
15.4.1 Pjūklo geležtės apsaugos nuėmimas
(10 pav.)
1. Išsukite pjūklo geležtę (7) maksimaliai iš pjūklo
stalo (2), pasukdami smagratį (15) iki galo prieš
laikrodžio rodyklę.
2. Atlaisvinkite varžtą (C).
3. Norint nutraukti pjūklo geležtės apsaugą (8) nuo
platinamojo prapjovos pleišto (6), reikia paspausti
greito užrakinimo mygtuką (D).
4. Atsargiai nutraukite pjūklo geležtės apsaugą (8)
nuo platinamojo prapjovos pleišto (6).
15.4.2 Stalo plokštės įdėklo išėmimas (8 pav.)
1. Atlaisvinkite varžtą su įleistine galvute (5a).
2. Išimkite stalo plokštės įdėklą (5).
3. Patikrinkite stalo plokštės įdėklą (5), ar jis nepa-
žeistas. Jei stalo plokštės įdėklas pažeistas arba
nėra vienoje linijoje su pjūklo stalu, jį pakeiskite.
15.4.3 Pjūklo geležtės išmontavimas (25, 26 pav.)
SĄLYGA: pjūklo geležtė (7) nustatyta maksimaliam
pjovimo gyliui (žr. 11.2).
1. Užmaukite 22 mm veržliaraktį (f) ant išorinės pjū-
klo geležtės jungės (7b) ir taip užfiksuokite pava-
ros veleną (7c).
2. Sukite tvirtinimo veržlę (7d) 22 mm veržliarakčiu
(f) prieš laikrodžio rodyklę, kad atsuktumėte tvirti-
nimo veržlę (7d).
3. Visada laikykite pjūklo geležtę (7) atsargiai viena
ranka.
4. Nuo pavaros veleno (7c) nuimkite tvirtinimo veržlę
(7d) ir išorinę pjūklo geležtės jungę (7b).
5. Dabar nuimkite pjūklo geležtę (7) nuo pavaros ve-
leno (7c) ir atsargiai ją ištraukite į viršų iš pjūklo
stalo (2).
DĖMESIO
Ant veleno yra mažinimo žiedas (7e), kurį taip pat rei-
kia išimti.
15.4.4 Pjūklo geležtės įdėjimas (26 pav.)
1. Prieš montuodami naują pjūklo geležtę (7),
kruopščiai išvalykite išorinę ir vidinę pjūklo gelež-
tės junges (7a/7b).
2. Išvalykite mažinimo žiedą (7e) ir vėl jį įstatykite.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Uždėkite naują pjūklo geležtę (7) ant pavaros ve-
leno (7c). Tuo metu atsižvelkite į sukimosi kryptį:
dantų pjovimo nuolydis turi būti nukreiptas eigos
kryptimi (į priekį). Paprastai eigos kryptis nurodyta
taip pat ir ant pjūklo geležtės.
4. Uždėkite išorinę pjūklo geležtės jungę (7b) vėl ant
pavaros veleno (7c). Tuo metu atkreipkite dėmesį
į tai, kad išorinės pjūklo geležtės jungė (7b) būtų
tinkamai išlygiuota.
5. Užsukite tvirtinimo veržlę (7d) ranka ant pavaros
veleno (7c).
6. Atsargiai sukite pjūklo geležtę (7) eigos kryptimi: ji
turi būti tiksliai išcentruota ir neturi sukinėtis. Patikrin-
kite pjūklo geležtę (7) ir išorinę pjūklo geležtės jungę
(7b), ar jos tinkamai pritvirtintos. Jei pjūklo geležtė
netiksliai išcentruota, ištiesinkite dalis iš naujo.
m ĮSPĖJIMAS
Įspėjimas dėl nenumatomų pavojų ir gaminio pa-
žeidimo.
- Pakeitę pjūklo geležtę, kaskart patikrinkite pjūklo
geležtės nustatymą.
7. Laikykite išorinę pjūklo geležtės jungę (7b) 22 mm
veržliarakčiu (f).
8. Prisukite tvirtinimo veržlę (7d) 22 mm veržliarakčiu
(f) pagal laikrodžio rodyklę.
9. Sumontuokite stalo plokštės įdėklą (5) ir pjūklo ge-
ležtės apsaugą (8) (žr. 9.3.3 ir 9.4.1).
10. Patikrinkite, ar tinkamai nustatytas platinamasis
prapjovos pleištas (žr. 9.3.2).
15.5 Techninės priežiūros informacija
Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody-
tos dalys naudojant arba natūraliai dėvisi arba toliau
nurodytų dalių reikia kaip vartojamųjų medžiagų.
Greitai susidėvinčios dalys*: Angliniai šepetėliai, stalo
plokštės įdėklai, stūmiklis, pjūklo geležtė
* į komplektaciją privalomai neįeina!

16. Laikymas

m ĮSPĖJIMAS
Pavojus susižaloti dėl netikėto mašinos paleidimo
- Ištraukite tinklo kištuką iš kištukinio lizdo.
DĖMESIO
Gaminio pažeidimas netinkamai laikant
- Laikykite gaminį apsaugoję nuo purvo, dulkių ir
drėgmės.
- Laikykite gaminį originalioje pakuotėje.
1. Laikykite gaminį tamsioje, sausoje, apsaugotoje
nuo šalčio ir neįgaliotiems asmenims nepasiekia-
moje vietoje.
2. Optimali laikymo temperatūra yra nuo 5 °C iki
30 ˚C.
3. Laikykite naudojimo instrukciją prie gaminio.
