Bedienungsanleitung XTC601
HINWEIS: Dieser Schritt ist notwendig, um die Anforderungen der Zertifizie-
rung für explosionsgefährdete Bereiche zu erfüllen.
•
Hinweise zur Bedienung finden Sie in Kapitel 2.
4.4

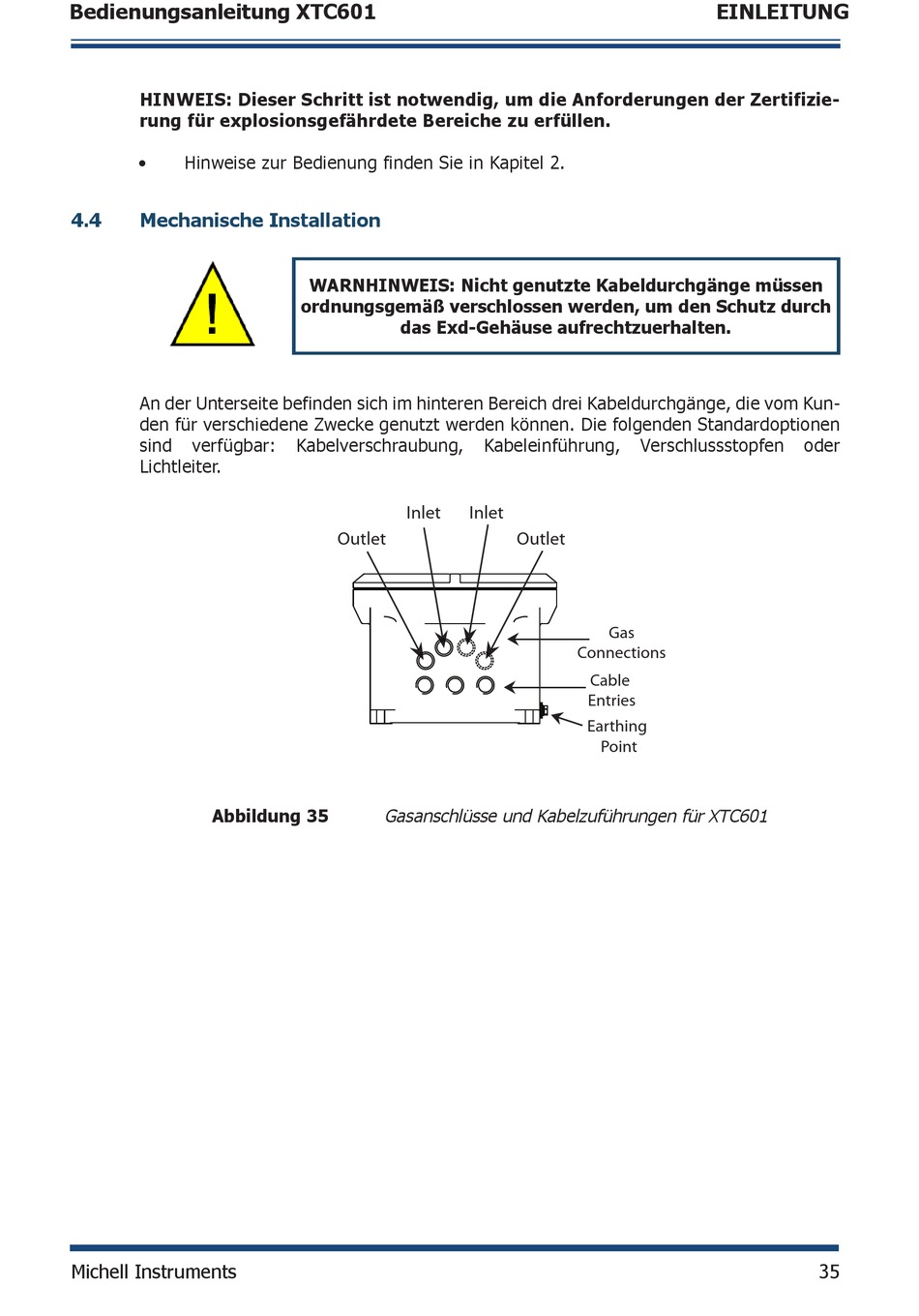

Mechanische Installation
An der Unterseite befinden sich im hinteren Bereich drei Kabeldurchgänge, die vom Kun-
den für verschiedene Zwecke genutzt werden können. Die folgenden Standardoptionen
sind
verfügbar:
Lichtleiter.
Abbildung 35
Michell Instruments
WARNHINWEIS: Nicht genutzte Kabeldurchgänge müssen
ordnungsgemäß verschlossen werden, um den Schutz durch
das Exd-Gehäuse aufrechtzuerhalten.
Kabelverschraubung,
Inlet
Outlet
Gasanschlüsse und Kabelzuführungen für XTC601
Kabeleinführung,
Verschlussstopfen
Inlet
Outlet
Gas
Connections
Cable
Entries
Earthing
Point
EINLEITUNG
oder
35
