EINLEITUNG
4.3
Geräteaufbau
•
Der XTC601 ist für Schalttafel- oder Wandmontage vorgesehen.
Er verfügt über 2 Schraublöcher und 2 Befestigungsösen (1 je Ecke);
siehe Abbildung 11. Zugehörige Maßzeichnungen sind in Anhang B zu
finden. Der Analysator muss zunächst befestigt werden, bevor der Deckel
abgenommen werden kann.
•
Die EXd-Gewindeverschraubung ist geschmiert, daher ist es ratsam,
Latexhandschuhe zu tragen.
•
Lösen Sie den Gewindestift mit dem Sechskantschlüssel (im Lieferumfang),
um Kratzer auf dem Gehäuse zu vermeiden.
•
Schließen Sie das Erdungsband am Massepunkt an der rechten Seite des
Ge-häuses an.
•
Entfernen Sie die Abdeckung mit den mitgelieferten Deckelschlüsseln.
Zum Lösen müssen Sie die Abdeckung mit festem Griff fassen.
•
Falls eine Anzeige-/Status-Platine befestigt ist, entfernen Sie sie, indem
Sie die zwei Schnellverschlüsse je ¼ Drehung drehen.
•
Trennen Sie das Flachkabel / Verbindungskabel von der losen Platine.
•
Schließen Sie das Stromkabel und die Ausgangssignalleitungen an (siehe
Kapitel 4.5).
•
Nachdem alle erforderlichen Verbindungen vorgenommen wurden,
schließen
Verbindungskabel und den Schnellverschlüssen an. Setzen Sie den
Deckel wieder auf und schrauben Sie ihn zu, bis er vollständig dicht ist
(mindestens 7 Umdrehungen).
•
Ziehen Sie den Gewindestift mit dem Sechskantschlüssel (im Lieferumfang) fest.
34
WARNHINWEIS: Dieses Gerät wird mit 24 V DC betrieben!

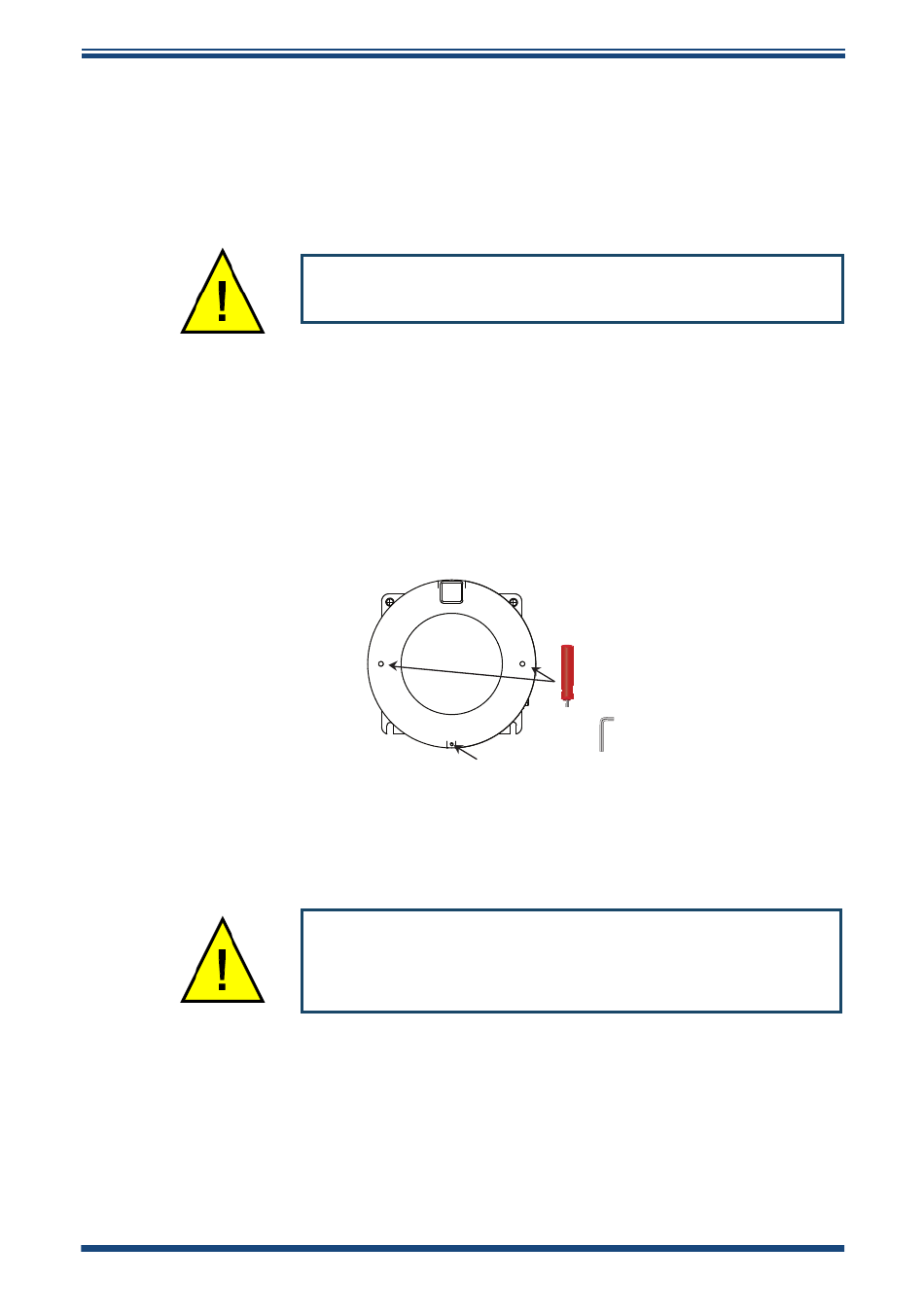

Abbildung 34
Entfernen der Abdeckung von XTC601
WARNHINWEIS: Vor dem Anschließen der Stromversorgung
muss die ordnungsgemäße Erdung des Gerätes am
Massepunkt an der rechten Gehäuseseite sichergestellt
Sie
die
Anzeigeplatine
Bedienungsanleitung XTC601
M5 Locking Grub Screw
werden.
wieder
mit
dem
97400 Ausgabe 5.1, November 2019
Flachkabel/
