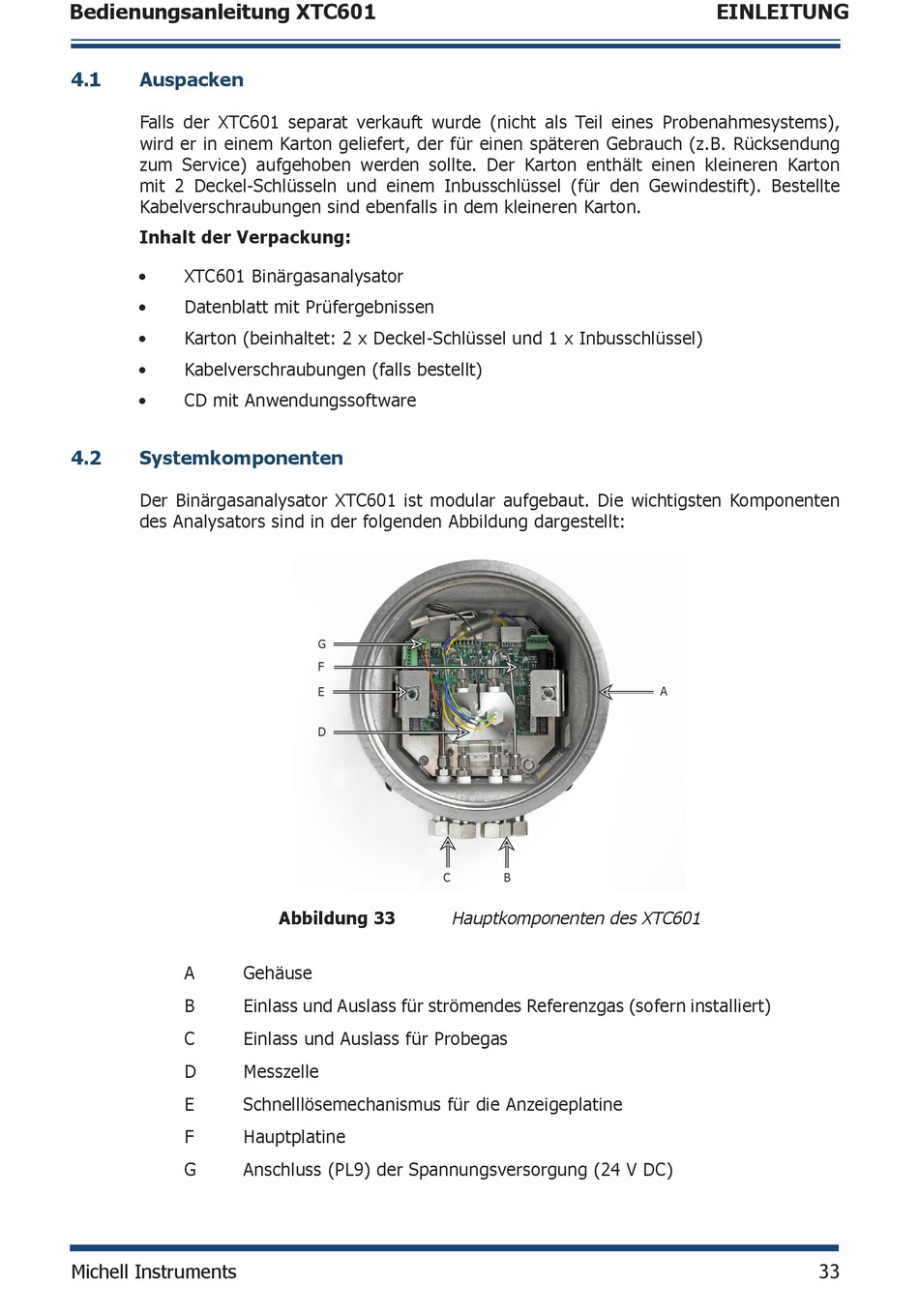

Bedienungsanleitung XTC601
4.1
Auspacken
Falls der XTC601 separat verkauft wurde (nicht als Teil eines Probenahmesystems),
wird er in einem Karton geliefert, der für einen späteren Gebrauch (z.B. Rücksendung
zum Service) aufgehoben werden sollte. Der Karton enthält einen kleineren Karton
mit 2 Deckel-Schlüsseln und einem Inbusschlüssel (für den Gewindestift). Bestellte
Kabelverschraubungen sind ebenfalls in dem kleineren Karton.
Inhalt der Verpackung:
•
XTC601 Binärgasanalysator
•
Datenblatt mit Prüfergebnissen
•
Karton (beinhaltet: 2 x Deckel-Schlüssel und 1 x Inbusschlüssel)
•
Kabelverschraubungen (falls bestellt)
•
CD mit Anwendungssoftware
4.2
Systemkomponenten
Der Binärgasanalysator XTC601 ist modular aufgebaut. Die wichtigsten Komponenten
des Analysators sind in der folgenden Abbildung dargestellt:
A
B
C
D
E
F
G
Michell Instruments
G
F
E
D
Abbildung 33
Gehäuse
Einlass und Auslass für strömendes Referenzgas (sofern installiert)
Einlass und Auslass für Probegas
Messzelle
Schnelllösemechanismus für die Anzeigeplatine
Hauptplatine
Anschluss (PL9) der Spannungsversorgung (24 V DC)
C
B
Hauptkomponenten des XTC601
EINLEITUNG
A
33
