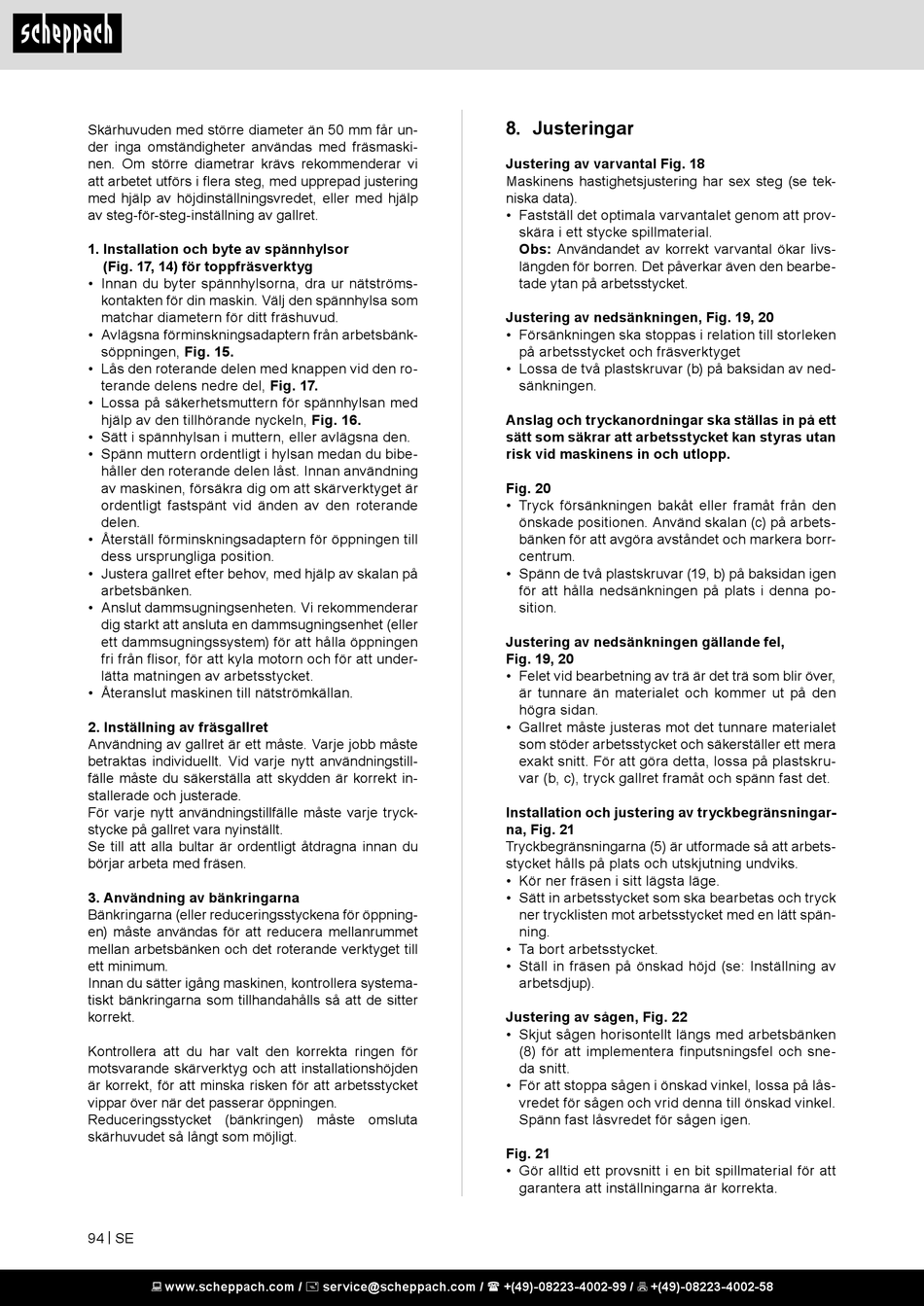

Skärhuvuden med större diameter än 50 mm får un-
der inga omständigheter användas med fräsmaski-
nen. Om större diametrar krävs rekommenderar vi
att arbetet utförs i flera steg, med upprepad justering
med hjälp av höjdinställningsvredet, eller med hjälp
av steg-för-steg-inställning av gallret.
1. Installation och byte av spännhylsor
(Fig. 17, 14) för toppfräsverktyg
• Innan du byter spännhylsorna, dra ur nätströms-
kontakten för din maskin. Välj den spännhylsa som
matchar diametern för ditt fräshuvud.
• Avlägsna förminskningsadaptern från arbetsbänk-
söppningen, Fig. 15.
• Lås den roterande delen med knappen vid den ro-
terande delens nedre del, Fig. 17.
• Lossa på säkerhetsmuttern för spännhylsan med
hjälp av den tillhörande nyckeln, Fig. 16.
• Sätt i spännhylsan i muttern, eller avlägsna den.
• Spänn muttern ordentligt i hylsan medan du bibe-
håller den roterande delen låst. Innan användning
av maskinen, försäkra dig om att skärverktyget är
ordentligt fastspänt vid änden av den roterande
delen.
• Återställ förminskningsadaptern för öppningen till
dess ursprungliga position.
• Justera gallret efter behov, med hjälp av skalan på
arbetsbänken.
• Anslut dammsugningsenheten. Vi rekommenderar
dig starkt att ansluta en dammsugningsenhet (eller
ett dammsugningssystem) för att hålla öppningen
fri från flisor, för att kyla motorn och för att under-
lätta matningen av arbetsstycket.
• Återanslut maskinen till nätströmkällan.
2. Inställning av fräsgallret
Användning av gallret är ett måste. Varje jobb måste
betraktas individuellt. Vid varje nytt användningstill-
fälle måste du säkerställa att skydden är korrekt in-
stallerade och justerade.
För varje nytt användningstillfälle måste varje tryck-
stycke på gallret vara nyinställt.
Se till att alla bultar är ordentligt åtdragna innan du
börjar arbeta med fräsen.
3. Användning av bänkringarna
Bänkringarna (eller reduceringsstyckena för öppning-
en) måste användas för att reducera mellanrummet
mellan arbetsbänken och det roterande verktyget till
ett minimum.
Innan du sätter igång maskinen, kontrollera systema-
tiskt bänkringarna som tillhandahålls så att de sitter
korrekt.
Kontrollera att du har valt den korrekta ringen för
motsvarande skärverktyg och att installationshöjden
är korrekt, för att minska risken för att arbetsstycket
vippar över när det passerar öppningen.
Reduceringsstycket (bänkringen) måste omsluta
skärhuvudet så långt som möjligt.
94 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

8. Justeringar

Justering av varvantal Fig. 18
Maskinens hastighetsjustering har sex steg (se tek-
niska data).
• Fastställ det optimala varvantalet genom att prov-
skära i ett stycke spillmaterial.
Obs: Användandet av korrekt varvantal ökar livs-
längden för borren. Det påverkar även den bearbe-
tade ytan på arbetsstycket.
Justering av nedsänkningen, Fig. 19, 20
• Försänkningen ska stoppas i relation till storleken
på arbetsstycket och fräsverktyget
• Lossa de två plastskruvar (b) på baksidan av ned-
sänkningen.
Anslag och tryckanordningar ska ställas in på ett
sätt som säkrar att arbetsstycket kan styras utan
risk vid maskinens in och utlopp.
Fig. 20
• Tryck försänkningen bakåt eller framåt från den
önskade positionen. Använd skalan (c) på arbets-
bänken för att avgöra avståndet och markera borr-
centrum.
• Spänn de två plastskruvar (19, b) på baksidan igen
för att hålla nedsänkningen på plats i denna po-
sition.
Justering av nedsänkningen gällande fel,
Fig. 19, 20
• Felet vid bearbetning av trä är det trä som blir över,
är tunnare än materialet och kommer ut på den
högra sidan.
• Gallret måste justeras mot det tunnare materialet
som stöder arbetsstycket och säkerställer ett mera
exakt snitt. För att göra detta, lossa på plastskru-
var (b, c), tryck gallret framåt och spänn fast det.
Installation och justering av tryckbegränsningar-
na, Fig. 21
Tryckbegränsningarna (5) är utformade så att arbets-
stycket hålls på plats och utskjutning undviks.
• Kör ner fräsen i sitt lägsta läge.
• Sätt in arbetsstycket som ska bearbetas och tryck
ner trycklisten mot arbetsstycket med en lätt spän-
ning.
• Ta bort arbetsstycket.
• Ställ in fräsen på önskad höjd (se: Inställning av
arbetsdjup).
Justering av sågen, Fig. 22
• Skjut sågen horisontellt längs med arbetsbänken
(8) för att implementera finputsningsfel och sne-
da snitt.
• För att stoppa sågen i önskad vinkel, lossa på lås-
vredet för sågen och vrid denna till önskad vinkel.
Spänn fast låsvredet för sågen igen.
Fig. 21
• Gör alltid ett provsnitt i en bit spillmaterial för att
garantera att inställningarna är korrekta.
