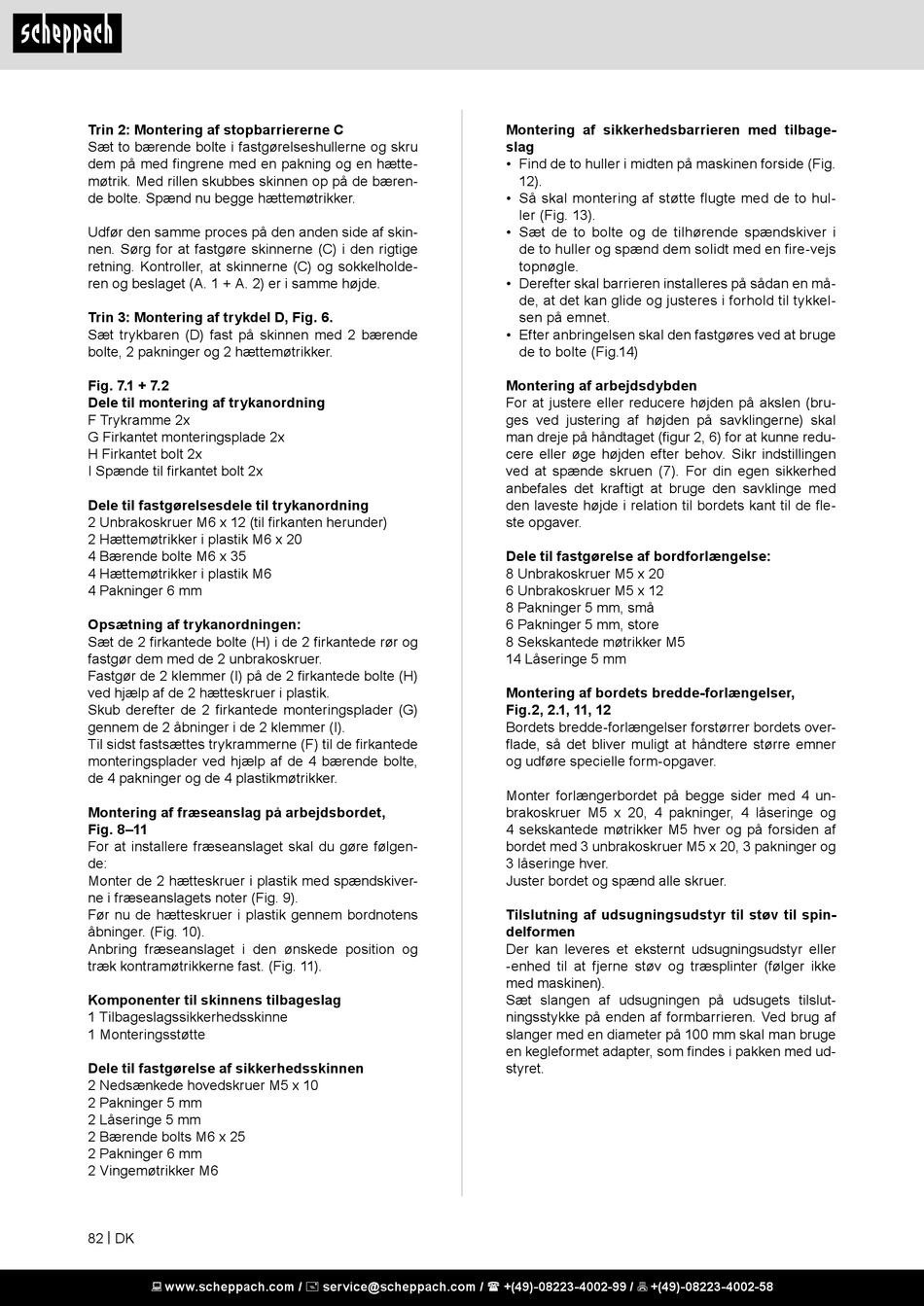

Trin 2: Montering af stopbarriererne C
Sæt to bærende bolte i fastgørelseshullerne og skru
dem på med fingrene med en pakning og en hætte-
møtrik. Med rillen skubbes skinnen op på de bæren-
de bolte. Spænd nu begge hættemøtrikker.
Udfør den samme proces på den anden side af skin-
nen. Sørg for at fastgøre skinnerne (C) i den rigtige
retning. Kontroller, at skinnerne (C) og sokkelholde-
ren og beslaget (A. 1 + A. 2) er i samme højde.
Trin 3: Montering af trykdel D, Fig. 6.
Sæt trykbaren (D) fast på skinnen med 2 bærende
bolte, 2 pakninger og 2 hættemøtrikker.
Fig. 7.1 + 7.2
Dele til montering af trykanordning
F Trykramme 2x
G Firkantet monteringsplade 2x
H Firkantet bolt 2x
I Spænde til firkantet bolt 2x
Dele til fastgørelsesdele til trykanordning
2 Unbrakoskruer M6 x 12 (til firkanten herunder)
2 Hættemøtrikker i plastik M6 x 20
4 Bærende bolte M6 x 35
4 Hættemøtrikker i plastik M6
4 Pakninger 6 mm
Opsætning af trykanordningen:
Sæt de 2 firkantede bolte (H) i de 2 firkantede rør og
fastgør dem med de 2 unbrakoskruer.
Fastgør de 2 klemmer (I) på de 2 firkantede bolte (H)
ved hjælp af de 2 hætteskruer i plastik.
Skub derefter de 2 firkantede monteringsplader (G)
gennem de 2 åbninger i de 2 klemmer (I).
Til sidst fastsættes trykrammerne (F) til de firkantede
monteringsplader ved hjælp af de 4 bærende bolte,
de 4 pakninger og de 4 plastikmøtrikker.
Montering af fræseanslag på arbejdsbordet,
Fig. 8–11
For at installere fræseanslaget skal du gøre følgen-
de:
Monter de 2 hætteskruer i plastik med spændskiver-
ne i fræseanslagets noter (Fig. 9).
Før nu de hætteskruer i plastik gennem bordnotens
åbninger. (Fig. 10).
Anbring fræseanslaget i den ønskede position og
træk kontramøtrikkerne fast. (Fig. 11).
Komponenter til skinnens tilbageslag
1 Tilbageslagssikkerhedsskinne
1 Monteringsstøtte
Dele til fastgørelse af sikkerhedsskinnen
2 Nedsænkede hovedskruer M5 x 10
2 Pakninger 5 mm
2 Låseringe 5 mm
2 Bærende bolts M6 x 25
2 Pakninger 6 mm
2 Vingemøtrikker M6
82 | DK
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
Montering af sikkerhedsbarrieren med tilbage-
slag
• Find de to huller i midten på maskinen forside (Fig.
12).
• Så skal montering af støtte flugte med de to hul-
ler (Fig. 13).
• Sæt de to bolte og de tilhørende spændskiver i
de to huller og spænd dem solidt med en fire-vejs
topnøgle.
• Derefter skal barrieren installeres på sådan en må-
de, at det kan glide og justeres i forhold til tykkel-
sen på emnet.
• Efter anbringelsen skal den fastgøres ved at bruge
de to bolte (Fig.14)
Montering af arbejdsdybden
For at justere eller reducere højden på akslen (bru-
ges ved justering af højden på savklingerne) skal
man dreje på håndtaget (figur 2, 6) for at kunne redu-
cere eller øge højden efter behov. Sikr indstillingen
ved at spænde skruen (7). For din egen sikkerhed
anbefales det kraftigt at bruge den savklinge med
den laveste højde i relation til bordets kant til de fle-
ste opgaver.
Dele til fastgørelse af bordforlængelse:
8 Unbrakoskruer M5 x 20
6 Unbrakoskruer M5 x 12
8 Pakninger 5 mm, små
6 Pakninger 5 mm, store
8 Sekskantede møtrikker M5
14 Låseringe 5 mm
Montering af bordets bredde-forlængelser,
Fig.2, 2.1, 11, 12
Bordets bredde-forlængelser forstørrer bordets over-
flade, så det bliver muligt at håndtere større emner
og udføre specielle form-opgaver.
Monter forlængerbordet på begge sider med 4 un-
brakoskruer M5 x 20, 4 pakninger, 4 låseringe og
4 sekskantede møtrikker M5 hver og på forsiden af
bordet med 3 unbrakoskruer M5 x 20, 3 pakninger og
3 låseringe hver.
Juster bordet og spænd alle skruer.
Tilslutning af udsugningsudstyr til støv til spin-
delformen
Der kan leveres et eksternt udsugningsudstyr eller
-enhed til at fjerne støv og træsplinter (følger ikke
med maskinen).
Sæt slangen af udsugningen på udsugets tilslut-
ningsstykke på enden af formbarrieren. Ved brug af
slanger med en diameter på 100 mm skal man bruge
en kegleformet adapter, som findes i pakken med ud-
styret.
