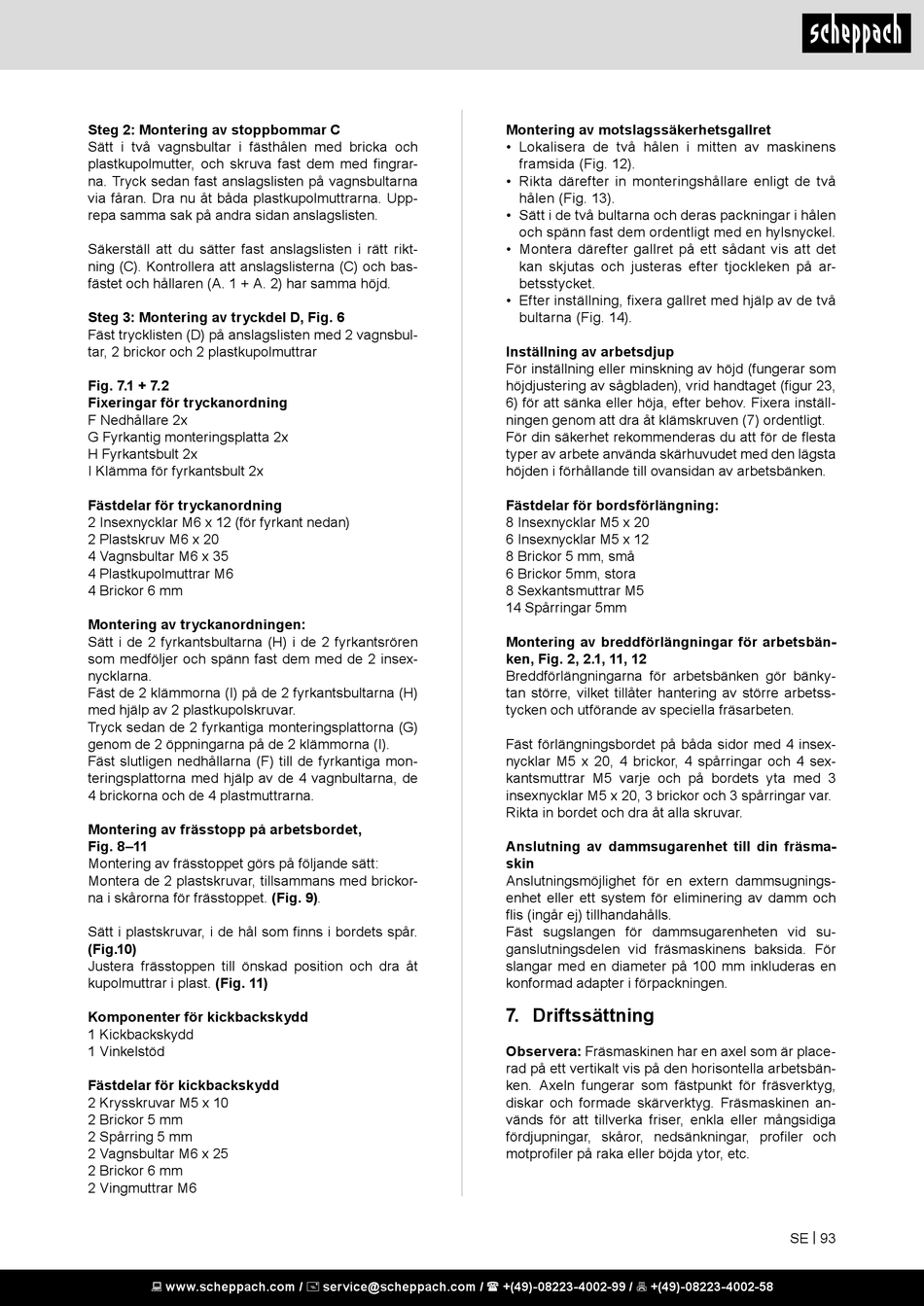

Steg 2: Montering av stoppbommar C
Sätt i två vagnsbultar i fästhålen med bricka och
plastkupolmutter, och skruva fast dem med fingrar-
na. Tryck sedan fast anslagslisten på vagnsbultarna
via fåran. Dra nu åt båda plastkupolmuttrarna. Upp-
repa samma sak på andra sidan anslagslisten.
Säkerställ att du sätter fast anslagslisten i rätt rikt-
ning (C). Kontrollera att anslagslisterna (C) och bas-
fästet och hållaren (A. 1 + A. 2) har samma höjd.
Steg 3: Montering av tryckdel D, Fig. 6
Fäst trycklisten (D) på anslagslisten med 2 vagnsbul-
tar, 2 brickor och 2 plastkupolmuttrar
Fig. 7.1 + 7.2
Fixeringar för tryckanordning
F Nedhållare 2x
G Fyrkantig monteringsplatta 2x
H Fyrkantsbult 2x
I Klämma för fyrkantsbult 2x
Fästdelar för tryckanordning
2 Insexnycklar M6 x 12 (för fyrkant nedan)
2 Plastskruv M6 x 20
4 Vagnsbultar M6 x 35
4 Plastkupolmuttrar M6
4 Brickor 6 mm
Montering av tryckanordningen:
Sätt i de 2 fyrkantsbultarna (H) i de 2 fyrkantsrören
som medföljer och spänn fast dem med de 2 insex-
nycklarna.
Fäst de 2 klämmorna (I) på de 2 fyrkantsbultarna (H)
med hjälp av 2 plastkupolskruvar.
Tryck sedan de 2 fyrkantiga monteringsplattorna (G)
genom de 2 öppningarna på de 2 klämmorna (I).
Fäst slutligen nedhållarna (F) till de fyrkantiga mon-
teringsplattorna med hjälp av de 4 vagnbultarna, de
4 brickorna och de 4 plastmuttrarna.
Montering av frässtopp på arbetsbordet,
Fig. 8–11
Montering av frässtoppet görs på följande sätt:
Montera de 2 plastskruvar, tillsammans med brickor-
na i skårorna för frässtoppet. (Fig. 9).
Sätt i plastskruvar, i de hål som finns i bordets spår.
(Fig.10)
Justera frässtoppen till önskad position och dra åt
kupolmuttrar i plast. (Fig. 11)
Komponenter för kickbackskydd
1 Kickbackskydd
1 Vinkelstöd
Fästdelar för kickbackskydd
2 Krysskruvar M5 x 10
2 Brickor 5 mm
2 Spårring 5 mm
2 Vagnsbultar M6 x 25
2 Brickor 6 mm
2 Vingmuttrar M6
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Montering av motslagssäkerhetsgallret
• Lokalisera de två hålen i mitten av maskinens
framsida (Fig. 12).
• Rikta därefter in monteringshållare enligt de två
hålen (Fig. 13).
• Sätt i de två bultarna och deras packningar i hålen
och spänn fast dem ordentligt med en hylsnyckel.
• Montera därefter gallret på ett sådant vis att det
kan skjutas och justeras efter tjockleken på ar-
betsstycket.
• Efter inställning, fixera gallret med hjälp av de två
bultarna (Fig. 14).
Inställning av arbetsdjup
För inställning eller minskning av höjd (fungerar som
höjdjustering av sågbladen), vrid handtaget (figur 23,
6) för att sänka eller höja, efter behov. Fixera inställ-
ningen genom att dra åt klämskruven (7) ordentligt.
För din säkerhet rekommenderas du att för de flesta
typer av arbete använda skärhuvudet med den lägsta
höjden i förhållande till ovansidan av arbetsbänken.
Fästdelar för bordsförlängning:
8 Insexnycklar M5 x 20
6 Insexnycklar M5 x 12
8 Brickor 5 mm, små
6 Brickor 5mm, stora
8 Sexkantsmuttrar M5
14 Spårringar 5mm
Montering av breddförlängningar för arbetsbän-
ken, Fig. 2, 2.1, 11, 12
Breddförlängningarna för arbetsbänken gör bänky-
tan större, vilket tillåter hantering av större arbetss-
tycken och utförande av speciella fräsarbeten.
Fäst förlängningsbordet på båda sidor med 4 insex-
nycklar M5 x 20, 4 brickor, 4 spårringar och 4 sex-
kantsmuttrar M5 varje och på bordets yta med 3
insexnycklar M5 x 20, 3 brickor och 3 spårringar var.
Rikta in bordet och dra åt alla skruvar.
Anslutning av dammsugarenhet till din fräsma-
skin
Anslutningsmöjlighet för en extern dammsugnings-
enhet eller ett system för eliminering av damm och
flis (ingår ej) tillhandahålls.
Fäst sugslangen för dammsugarenheten vid su-
ganslutningsdelen vid fräsmaskinens baksida. För
slangar med en diameter på 100 mm inkluderas en
konformad adapter i förpackningen.
7. Driftssättning
Observera: Fräsmaskinen har en axel som är place-
rad på ett vertikalt vis på den horisontella arbetsbän-
ken. Axeln fungerar som fästpunkt för fräsverktyg,
diskar och formade skärverktyg. Fräsmaskinen an-
vänds för att tillverka friser, enkla eller mångsidiga
fördjupningar, skåror, nedsänkningar, profiler och
motprofiler på raka eller böjda ytor, etc.
