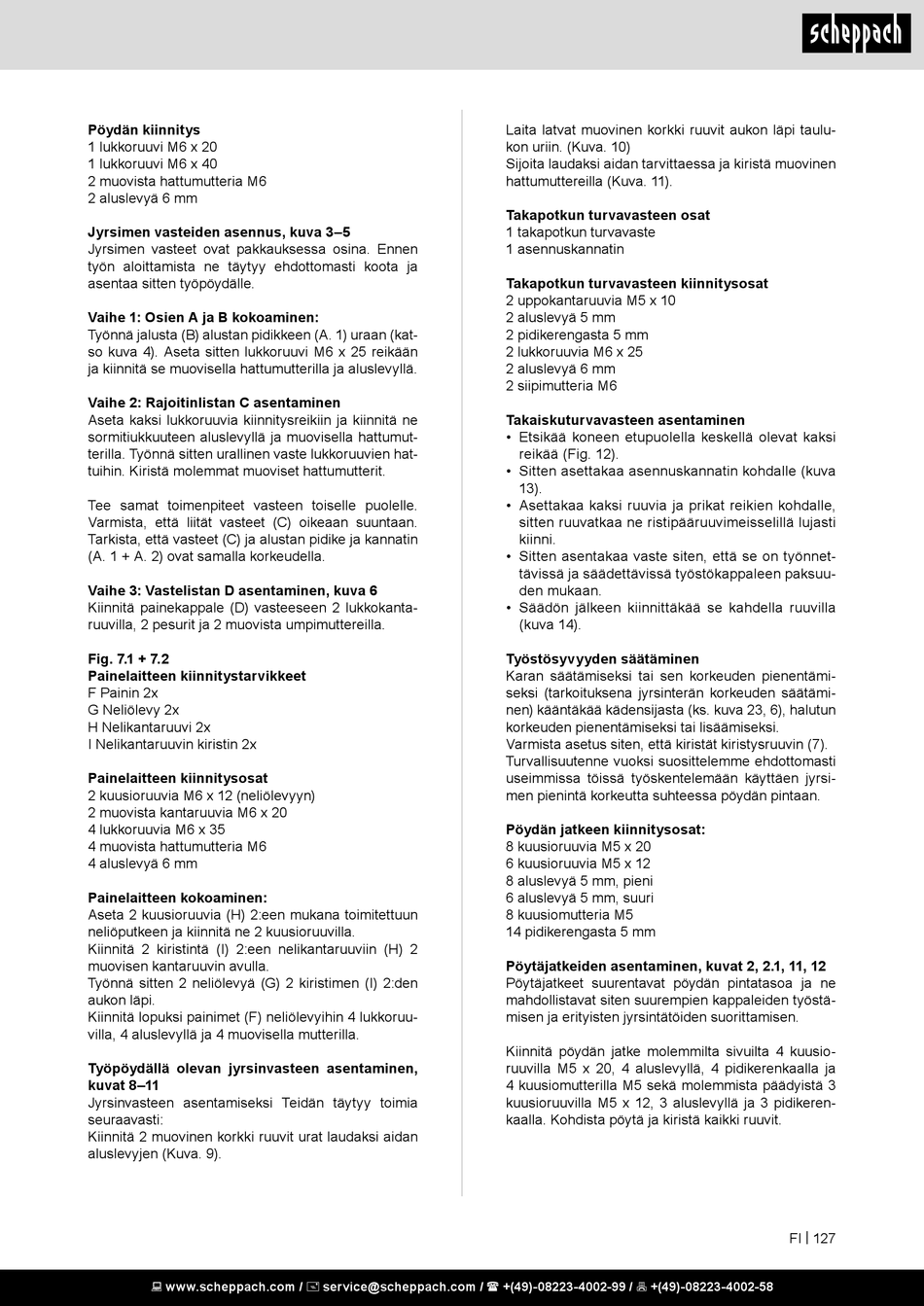

Pöydän kiinnitys
1 lukkoruuvi M6 x 20
1 lukkoruuvi M6 x 40
2 muovista hattumutteria M6
2 aluslevyä 6 mm
Jyrsimen vasteiden asennus, kuva 3–5
Jyrsimen vasteet ovat pakkauksessa osina. Ennen
työn aloittamista ne täytyy ehdottomasti koota ja
asentaa sitten työpöydälle.
Vaihe 1: Osien A ja B kokoaminen:
Työnnä jalusta (B) alustan pidikkeen (A. 1) uraan (kat-
so kuva 4). Aseta sitten lukkoruuvi M6 x 25 reikään
ja kiinnitä se muovisella hattumutterilla ja aluslevyllä.
Vaihe 2: Rajoitinlistan C asentaminen
Aseta kaksi lukkoruuvia kiinnitysreikiin ja kiinnitä ne
sormitiukkuuteen aluslevyllä ja muovisella hattumut-
terilla. Työnnä sitten urallinen vaste lukkoruuvien hat-
tuihin. Kiristä molemmat muoviset hattumutterit.
Tee samat toimenpiteet vasteen toiselle puolelle.
Varmista, että liität vasteet (C) oikeaan suuntaan.
Tarkista, että vasteet (C) ja alustan pidike ja kannatin
(A. 1 + A. 2) ovat samalla korkeudella.
Vaihe 3: Vastelistan D asentaminen, kuva 6
Kiinnitä painekappale (D) vasteeseen 2 lukkokanta-
ruuvilla, 2 pesurit ja 2 muovista umpimuttereilla.
Fig. 7.1 + 7.2
Painelaitteen kiinnitystarvikkeet
F Painin 2x
G Neliölevy 2x
H Nelikantaruuvi 2x
I Nelikantaruuvin kiristin 2x
Painelaitteen kiinnitysosat
2 kuusioruuvia M6 x 12 (neliölevyyn)
2 muovista kantaruuvia M6 x 20
4 lukkoruuvia M6 x 35
4 muovista hattumutteria M6
4 aluslevyä 6 mm
Painelaitteen kokoaminen:
Aseta 2 kuusioruuvia (H) 2:een mukana toimitettuun
neliöputkeen ja kiinnitä ne 2 kuusioruuvilla.
Kiinnitä 2 kiristintä (I) 2:een nelikantaruuviin (H) 2
muovisen kantaruuvin avulla.
Työnnä sitten 2 neliölevyä (G) 2 kiristimen (I) 2:den
aukon läpi.
Kiinnitä lopuksi painimet (F) neliölevyihin 4 lukkoruu-
villa, 4 aluslevyllä ja 4 muovisella mutterilla.
Työpöydällä olevan jyrsinvasteen asentaminen,
kuvat 8–11
Jyrsinvasteen asentamiseksi Teidän täytyy toimia
seuraavasti:
Kiinnitä 2 muovinen korkki ruuvit urat laudaksi aidan
aluslevyjen (Kuva. 9).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Laita latvat muovinen korkki ruuvit aukon läpi taulu-
kon uriin. (Kuva. 10)
Sijoita laudaksi aidan tarvittaessa ja kiristä muovinen
hattumuttereilla (Kuva. 11).
Takapotkun turvavasteen osat
1 takapotkun turvavaste
1 asennuskannatin
Takapotkun turvavasteen kiinnitysosat
2 uppokantaruuvia M5 x 10
2 aluslevyä 5 mm
2 pidikerengasta 5 mm
2 lukkoruuvia M6 x 25
2 aluslevyä 6 mm
2 siipimutteria M6
Takaiskuturvavasteen asentaminen
• Etsikää koneen etupuolella keskellä olevat kaksi
reikää (Fig. 12).
• Sitten asettakaa asennuskannatin kohdalle (kuva
13).
• Asettakaa kaksi ruuvia ja prikat reikien kohdalle,
sitten ruuvatkaa ne ristipääruuvimeisselillä lujasti
kiinni.
• Sitten asentakaa vaste siten, että se on työnnet-
tävissä ja säädettävissä työstökappaleen paksuu-
den mukaan.
• Säädön jälkeen kiinnittäkää se kahdella ruuvilla
(kuva 14).
Työstösyvyyden säätäminen
Karan säätämiseksi tai sen korkeuden pienentämi-
seksi (tarkoituksena jyrsinterän korkeuden säätämi-
nen) kääntäkää kädensijasta (ks. kuva 23, 6), halutun
korkeuden pienentämiseksi tai lisäämiseksi.
Varmista asetus siten, että kiristät kiristysruuvin (7).
Turvallisuutenne vuoksi suosittelemme ehdottomasti
useimmissa töissä työskentelemään käyttäen jyrsi-
men pienintä korkeutta suhteessa pöydän pintaan.
Pöydän jatkeen kiinnitysosat:
8 kuusioruuvia M5 x 20
6 kuusioruuvia M5 x 12
8 aluslevyä 5 mm, pieni
6 aluslevyä 5 mm, suuri
8 kuusiomutteria M5
14 pidikerengasta 5 mm
Pöytäjatkeiden asentaminen, kuvat 2, 2.1, 11, 12
Pöytäjatkeet suurentavat pöydän pintatasoa ja ne
mahdollistavat siten suurempien kappaleiden työstä-
misen ja erityisten jyrsintätöiden suorittamisen.
Kiinnitä pöydän jatke molemmilta sivuilta 4 kuusio-
ruuvilla M5 x 20, 4 aluslevyllä, 4 pidikerenkaalla ja
4 kuusiomutterilla M5 sekä molemmista päädyistä 3
kuusioruuvilla M5 x 12, 3 aluslevyllä ja 3 pidikeren-
kaalla. Kohdista pöytä ja kiristä kaikki ruuvit.
