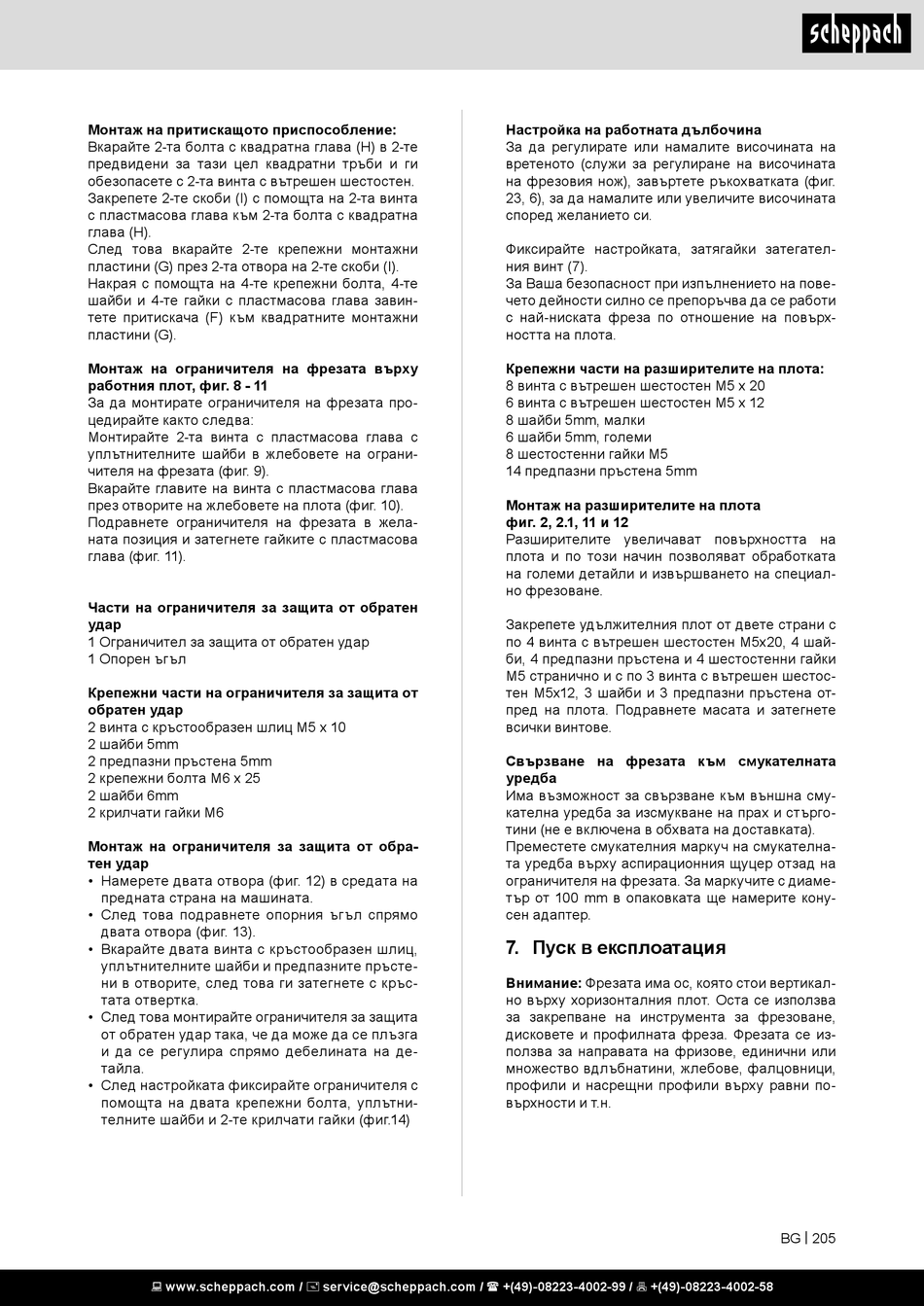

Монтаж на притискащото приспособление:
Вкарайте 2-та болта с квадратна глава (H) в 2-те
предвидени за тази цел квадратни тръби и ги
обезопасете с 2-та винта с вътрешен шестостен.
Закрепете 2-те скоби (I) с помощта на 2-та винта
с пластмасова глава към 2-та болта с квадратна
глава (H).
След това вкарайте 2-те крепежни монтажни
пластини (G) през 2-та отвора на 2-те скоби (I).
Накрая с помощта на 4-те крепежни болта, 4-те
шайби и 4-те гайки с пластмасова глава завин-
тете притискача (F) към квадратните монтажни
пластини (G).
Монтаж на ограничителя на фрезата върху
работния плот, фиг. 8 - 11
За да монтирате ограничителя на фрезата про-
цедирайте както следва:
Монтирайте 2-та винта с пластмасова глава с
уплътнителните шайби в жлебовете на ограни-
чителя на фрезата (фиг. 9).
Вкарайте главите на винта с пластмасова глава
през отворите на жлебовете на плота (фиг. 10).
Подравнете ограничителя на фрезата в жела-
ната позиция и затегнете гайките с пластмасова
глава (фиг. 11).
Части на ограничителя за защита от обратен
удар
1 Ограничител за защита от обратен удар
1 Опорен ъгъл
Крепежни части на ограничителя за защита от
обратен удар
2 винта с кръстообразен шлиц M5 x 10
2 шайби 5mm
2 предпазни пръстена 5mm
2 крепежни болта M6 x 25
2 шайби 6mm
2 крилчати гайки M6
Монтаж на ограничителя за защита от обра-
тен удар
• Намерете двата отвора (фиг. 12) в средата на
предната страна на машината.
• След това подравнете опорния ъгъл спрямо
двата отвора (фиг. 13).
• Вкарайте двата винта с кръстообразен шлиц,
уплътнителните шайби и предпазните пръсте-
ни в отворите, след това ги затегнете с кръс-
тата отвертка.
• След това монтирайте ограничителя за защита
от обратен удар така, че да може да се плъзга
и да се регулира спрямо дебелината на де-
тайла.
• След настройката фиксирайте ограничителя с
помощта на двата крепежни болта, уплътни-
телните шайби и 2-те крилчати гайки (фиг.14)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Настройка на работната дълбочина
За да регулирате или намалите височината на
вретеното (служи за регулиране на височината
на фрезовия нож), завъртете ръкохватката (фиг.
23, 6), за да намалите или увеличите височината
според желанието си.
Фиксирайте настройката, затягайки затегател-
ния винт (7).
За Ваша безопасност при изпълнението на пове-
чето дейности силно се препоръчва да се работи
с най-ниската фреза по отношение на повърх-
ността на плота.
Крепежни части на разширителите на плота:
8 винта с вътрешен шестостен M5 x 20
6 винта с вътрешен шестостен M5 x 12
8 шайби 5mm, малки
6 шайби 5mm, големи
8 шестостенни гайки M5
14 предпазни пръстена 5mm
Монтаж на разширителите на плота
фиг. 2, 2.1, 11 и 12
Разширителите увеличават повърхността на
плота и по този начин позволяват обработката
на големи детайли и извършването на специал-
но фрезоване.
Закрепете удължителния плот от двете страни с
по 4 винта с вътрешен шестостен M5x20, 4 шай-
би, 4 предпазни пръстена и 4 шестостенни гайки
M5 странично и с по 3 винта с вътрешен шестос-
тен M5x12, 3 шайби и 3 предпазни пръстена от-
пред на плота. Подравнете масата и затегнете
всички винтове.
Свързване на фрезата към смукателната
уредба
Има възможност за свързване към външна сму-
кателна уредба за изсмукване на прах и стърго-
тини (не е включена в обхвата на доставката).
Преместете смукателния маркуч на смукателна-
та уредба върху аспирационния щуцер отзад на
ограничителя на фрезата. За маркучите с диаме-
тър от 100 mm в опаковката ще намерите кону-
сен адаптер.
7. Пуск в експлоатация
Внимание: Фрезата има ос, която стои вертикал-
но върху хоризонталния плот. Оста се използва
за закрепване на инструмента за фрезоване,
дисковете и профилната фреза. Фрезата се из-
ползва за направата на фризове, единични или
множество вдлъбнатини, жлебове, фалцовници,
профили и насрещни профили върху равни по-
върхности и т.н.
