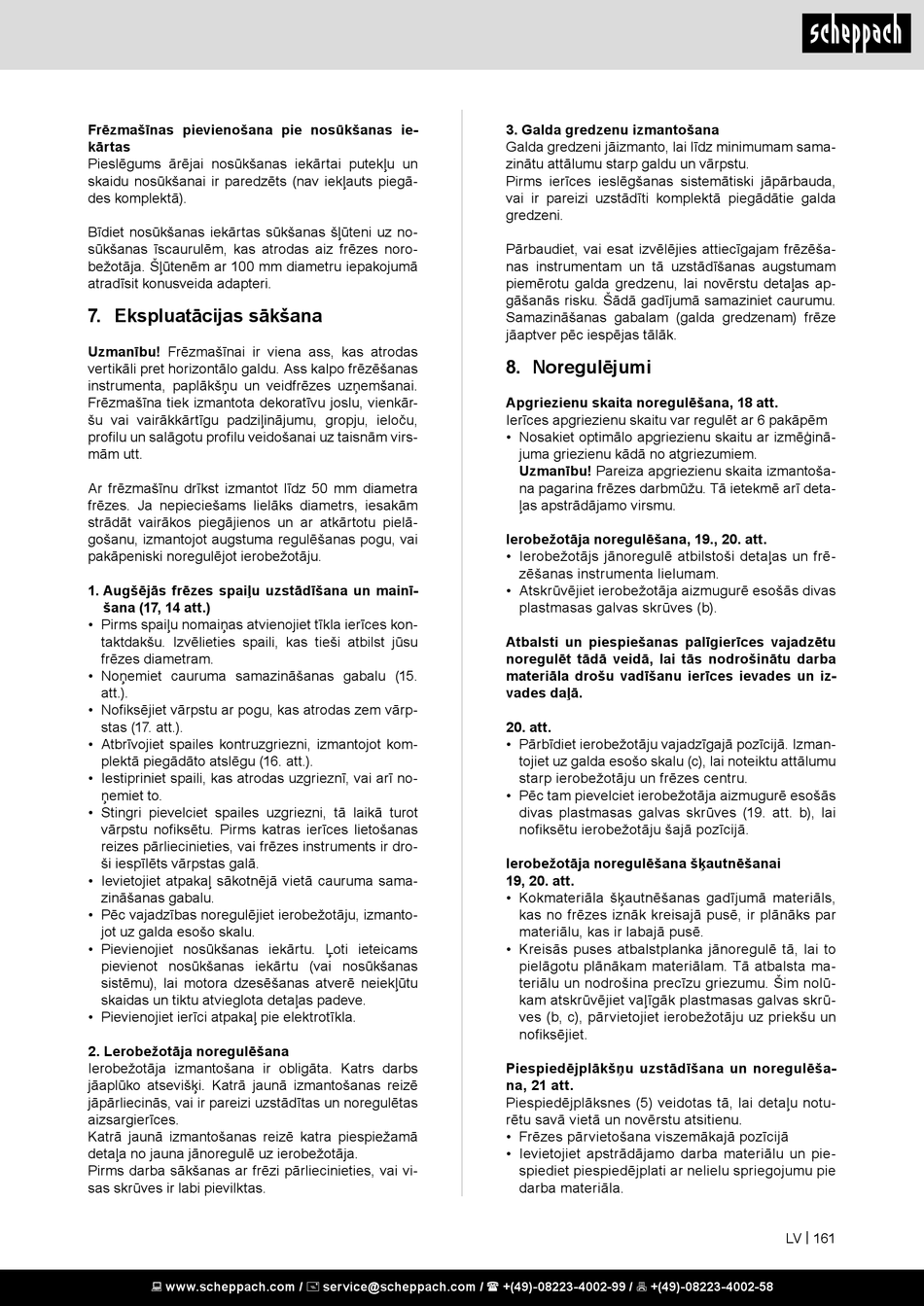

Frēzmašīnas pievienošana pie nosūkšanas ie-
kārtas
Pieslēgums ārējai nosūkšanas iekārtai putekļu un
skaidu nosūkšanai ir paredzēts (nav iekļauts piegā-
des komplektā).
Bīdiet nosūkšanas iekārtas sūkšanas šļūteni uz no-
sūkšanas īscaurulēm, kas atrodas aiz frēzes noro-
bežotāja. Šļūtenēm ar 100 mm diametru iepakojumā
atradīsit konusveida adapteri.
7. Ekspluatācijas sākšana
Uzmanību! Frēzmašīnai ir viena ass, kas atrodas
vertikāli pret horizontālo galdu. Ass kalpo frēzēšanas
instrumenta, paplākšņu un veidfrēzes uzņemšanai.
Frēzmašīna tiek izmantota dekoratīvu joslu, vienkār-
šu vai vairākkārtīgu padziļinājumu, gropju, ieloču,
profilu un salāgotu profilu veidošanai uz taisnām virs-
mām utt.
Ar frēzmašīnu drīkst izmantot līdz 50 mm diametra
frēzes. Ja nepieciešams lielāks diametrs, iesakām
strādāt vairākos piegājienos un ar atkārtotu pielā-
gošanu, izmantojot augstuma regulēšanas pogu, vai
pakāpeniski noregulējot ierobežotāju.
1. Augšējās frēzes spaiļu uzstādīšana un mainī-
šana (17, 14 att.)
• Pirms spaiļu nomaiņas atvienojiet tīkla ierīces kon-
taktdakšu. Izvēlieties spaili, kas tieši atbilst jūsu
frēzes diametram.
• Noņemiet cauruma samazināšanas gabalu (15.
att.).
• Nofiksējiet vārpstu ar pogu, kas atrodas zem vārp-
stas (17. att.).
• Atbrīvojiet spailes kontruzgriezni, izmantojot kom-
plektā piegādāto atslēgu (16. att.).
• Iestipriniet spaili, kas atrodas uzgrieznī, vai arī no-
ņemiet to.
• Stingri pievelciet spailes uzgriezni, tā laikā turot
vārpstu nofiksētu. Pirms katras ierīces lietošanas
reizes pārliecinieties, vai frēzes instruments ir dro-
ši iespīlēts vārpstas galā.
• Ievietojiet atpakaļ sākotnējā vietā cauruma sama-
zināšanas gabalu.
• Pēc vajadzības noregulējiet ierobežotāju, izmanto-
jot uz galda esošo skalu.
• Pievienojiet nosūkšanas iekārtu. Ļoti ieteicams
pievienot nosūkšanas iekārtu (vai nosūkšanas
sistēmu), lai motora dzesēšanas atverē neiekļūtu
skaidas un tiktu atvieglota detaļas padeve.
• Pievienojiet ierīci atpakaļ pie elektrotīkla.
2. Lerobežotāja noregulēšana
Ierobežotāja izmantošana ir obligāta. Katrs darbs
jāaplūko atsevišķi. Katrā jaunā izmantošanas reizē
jāpārliecinās, vai ir pareizi uzstādītas un noregulētas
aizsargierīces.
Katrā jaunā izmantošanas reizē katra piespiežamā
detaļa no jauna jānoregulē uz ierobežotāja.
Pirms darba sākšanas ar frēzi pārliecinieties, vai vi-
sas skrūves ir labi pievilktas.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3. Galda gredzenu izmantošana
Galda gredzeni jāizmanto, lai līdz minimumam sama-
zinātu attālumu starp galdu un vārpstu.
Pirms ierīces ieslēgšanas sistemātiski jāpārbauda,
vai ir pareizi uzstādīti komplektā piegādātie galda
gredzeni.
Pārbaudiet, vai esat izvēlējies attiecīgajam frēzēša-
nas instrumentam un tā uzstādīšanas augstumam
piemērotu galda gredzenu, lai novērstu detaļas ap-
gāšanās risku. Šādā gadījumā samaziniet caurumu.
Samazināšanas gabalam (galda gredzenam) frēze
jāaptver pēc iespējas tālāk.
8. Noregulējumi
Apgriezienu skaita noregulēšana, 18 att.
Ierīces apgriezienu skaitu var regulēt ar 6 pakāpēm
• Nosakiet optimālo apgriezienu skaitu ar izmēģinā-
juma griezienu kādā no atgriezumiem.
Uzmanību! Pareiza apgriezienu skaita izmantoša-
na pagarina frēzes darbmūžu. Tā ietekmē arī deta-
ļas apstrādājamo virsmu.
Ierobežotāja noregulēšana, 19., 20. att.
• Ierobežotājs jānoregulē atbilstoši detaļas un frē-
zēšanas instrumenta lielumam.
• Atskrūvējiet ierobežotāja aizmugurē esošās divas
plastmasas galvas skrūves (b).
Atbalsti un piespiešanas palīgierīces vajadzētu
noregulēt tādā veidā, lai tās nodrošinātu darba
materiāla drošu vadīšanu ierīces ievades un iz-
vades daļā.
20. att.
• Pārbīdiet ierobežotāju vajadzīgajā pozīcijā. Izman-
tojiet uz galda esošo skalu (c), lai noteiktu attālumu
starp ierobežotāju un frēzes centru.
• Pēc tam pievelciet ierobežotāja aizmugurē esošās
divas plastmasas galvas skrūves (19. att. b), lai
nofiksētu ierobežotāju šajā pozīcijā.
Ierobežotāja noregulēšana šķautnēšanai
19, 20. att.
• Kokmateriāla šķautnēšanas gadījumā materiāls,
kas no frēzes iznāk kreisajā pusē, ir plānāks par
materiālu, kas ir labajā pusē.
• Kreisās puses atbalstplanka jānoregulē tā, lai to
pielāgotu plānākam materiālam. Tā atbalsta ma-
teriālu un nodrošina precīzu griezumu. Šim nolū-
kam atskrūvējiet vaļīgāk plastmasas galvas skrū-
ves (b, c), pārvietojiet ierobežotāju uz priekšu un
nofiksējiet.
Piespiedējplākšņu uzstādīšana un noregulēša-
na, 21 att.
Piespiedējplāksnes (5) veidotas tā, lai detaļu notu-
rētu savā vietā un novērstu atsitienu.
• Frēzes pārvietošana viszemākajā pozīcijā
• Ievietojiet apstrādājamo darba materiālu un pie-
spiediet piespiedējplati ar nelielu spriegojumu pie
darba materiāla.
