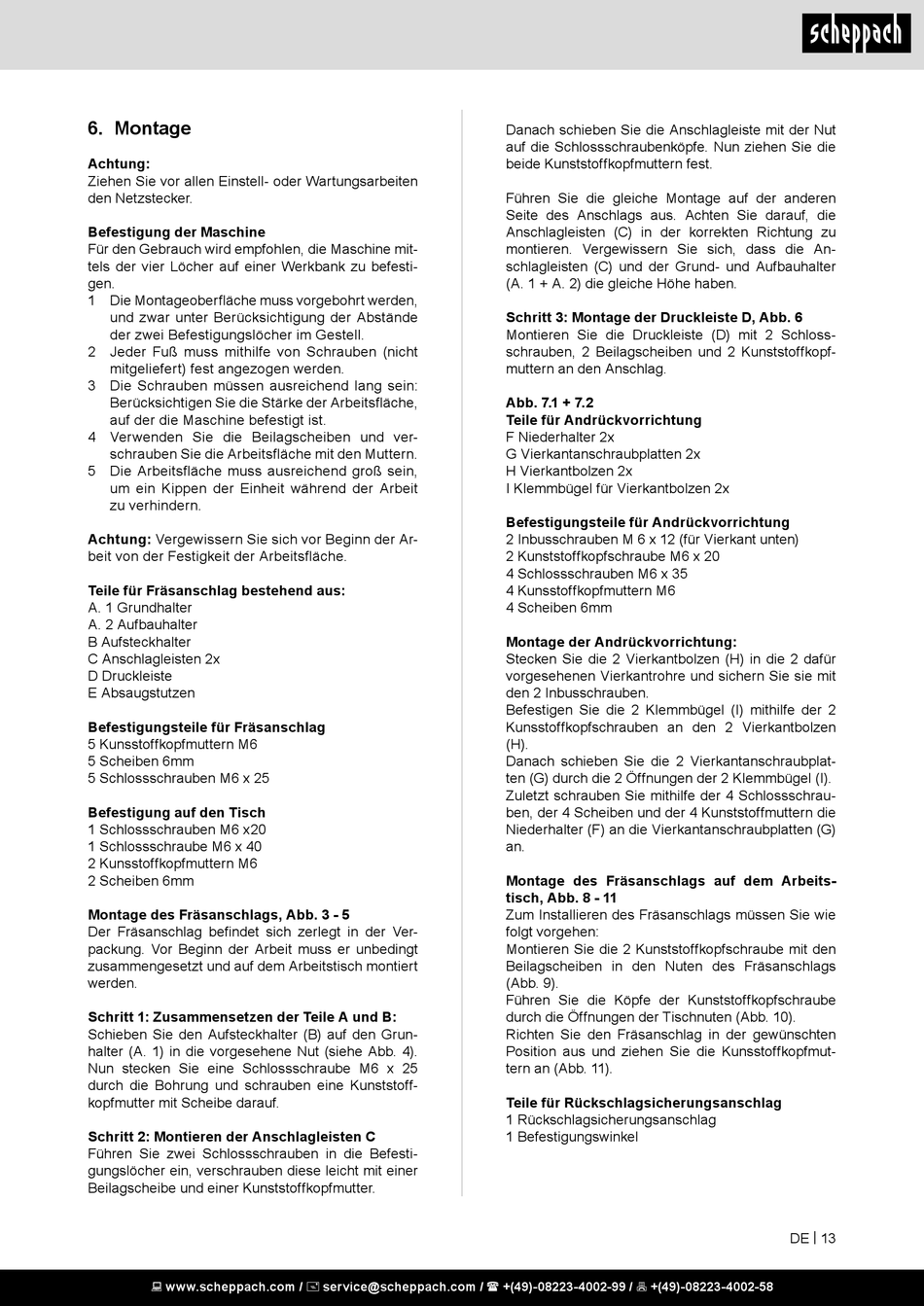

6. Montage

Achtung:
Ziehen Sie vor allen Einstell- oder Wartungsarbeiten
den Netzstecker.
Befestigung der Maschine
Für den Gebrauch wird empfohlen, die Maschine mit-
tels der vier Löcher auf einer Werkbank zu befesti-
gen.
1 Die Montageoberfläche muss vorgebohrt werden,
und zwar unter Berücksichtigung der Abstände
der zwei Befestigungslöcher im Gestell.
2 Jeder Fuß muss mithilfe von Schrauben (nicht
mitgeliefert) fest angezogen werden.
3 Die Schrauben müssen ausreichend lang sein:
Berücksichtigen Sie die Stärke der Arbeitsfläche,
auf der die Maschine befestigt ist.
4 Verwenden Sie die Beilagscheiben und ver-
schrauben Sie die Arbeitsfläche mit den Muttern.
5 Die Arbeitsfläche muss ausreichend groß sein,
um ein Kippen der Einheit während der Arbeit
zu verhindern.
Achtung: Vergewissern Sie sich vor Beginn der Ar-
beit von der Festigkeit der Arbeitsfläche.
Teile für Fräsanschlag bestehend aus:
A. 1 Grundhalter
A. 2 Aufbauhalter
B Aufsteckhalter
C Anschlagleisten 2x
D Druckleiste
E Absaugstutzen
Befestigungsteile für Fräsanschlag
5 Kunsstoffkopfmuttern M6
5 Scheiben 6mm
5 Schlossschrauben M6 x 25
Befestigung auf den Tisch
1 Schlossschrauben M6 x20
1 Schlossschraube M6 x 40
2 Kunsstoffkopfmuttern M6
2 Scheiben 6mm
Montage des Fräsanschlags, Abb. 3 - 5
Der Fräsanschlag befindet sich zerlegt in der Ver-
packung. Vor Beginn der Arbeit muss er unbedingt
zusammengesetzt und auf dem Arbeitstisch montiert
werden.
Schritt 1: Zusammensetzen der Teile A und B:
Schieben Sie den Aufsteckhalter (B) auf den Grun-
halter (A. 1) in die vorgesehene Nut (siehe Abb. 4).
Nun stecken Sie eine Schlossschraube M6 x 25
durch die Bohrung und schrauben eine Kunststoff-
kopfmutter mit Scheibe darauf.
Schritt 2: Montieren der Anschlagleisten C
Führen Sie zwei Schlossschrauben in die Befesti-
gungslöcher ein, verschrauben diese leicht mit einer
Beilagscheibe und einer Kunststoffkopfmutter.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Danach schieben Sie die Anschlagleiste mit der Nut
auf die Schlossschraubenköpfe. Nun ziehen Sie die
beide Kunststoffkopfmuttern fest.
Führen Sie die gleiche Montage auf der anderen
Seite des Anschlags aus. Achten Sie darauf, die
Anschlagleisten (C) in der korrekten Richtung zu
montieren. Vergewissern Sie sich, dass die An-
schlagleisten (C) und der Grund- und Aufbauhalter
(A. 1 + A. 2) die gleiche Höhe haben.
Schritt 3: Montage der Druckleiste D, Abb. 6
Montieren Sie die Druckleiste (D) mit 2 Schloss-
schrauben, 2 Beilagscheiben und 2 Kunststoffkopf-
muttern an den Anschlag.
Abb. 7.1 + 7.2
Teile für Andrückvorrichtung
F Niederhalter 2x
G Vierkantanschraubplatten 2x
H Vierkantbolzen 2x
I Klemmbügel für Vierkantbolzen 2x
Befestigungsteile für Andrückvorrichtung
2 Inbusschrauben M 6 x 12 (für Vierkant unten)
2 Kunststoffkopfschraube M6 x 20
4 Schlossschrauben M6 x 35
4 Kunsstoffkopfmuttern M6
4 Scheiben 6mm
Montage der Andrückvorrichtung:
Stecken Sie die 2 Vierkantbolzen (H) in die 2 dafür
vorgesehenen Vierkantrohre und sichern Sie sie mit
den 2 Inbusschrauben.
Befestigen Sie die 2 Klemmbügel (I) mithilfe der 2
Kunsstoffkopfschrauben an den 2 Vierkantbolzen
(H).
Danach schieben Sie die 2 Vierkantanschraubplat-
ten (G) durch die 2 Öffnungen der 2 Klemmbügel (I).
Zuletzt schrauben Sie mithilfe der 4 Schlossschrau-
ben, der 4 Scheiben und der 4 Kunststoffmuttern die
Niederhalter (F) an die Vierkantanschraubplatten (G)
an.
Montage des Fräsanschlags auf dem Arbeits-
tisch, Abb. 8 - 11
Zum Installieren des Fräsanschlags müssen Sie wie
folgt vorgehen:
Montieren Sie die 2 Kunststoffkopfschraube mit den
Beilagscheiben in den Nuten des Fräsanschlags
(Abb. 9).
Führen Sie die Köpfe der Kunststoffkopfschraube
durch die Öffnungen der Tischnuten (Abb. 10).
Richten Sie den Fräsanschlag in der gewünschten
Position aus und ziehen Sie die Kunsstoffkopfmut-
tern an (Abb. 11).
Teile für Rückschlagsicherungsanschlag
1 Rückschlagsicherungsanschlag
1 Befestigungswinkel
DE | 13
